루프 저항 테스터 유지 관리 및 테스트의 일반적인 문제

루프 저항 테스터는 전력 장비의 저저항 연결의 전기적 상태를 평가하는 데 필수적인 장비입니다. 일반적으로 제어 스위치, 회로 차단기, 부스바 연결, 케이블 도체, 용접 접점 및 기타 전도성 루프의 접촉 저항을 측정하는 데 사용됩니다.

신뢰할 수 있는 테스트 결과는 장비의 성능뿐만 아니라 올바른 배선, 깨끗한 테스트 지점, 적절한 보관 및 비정상적인 판독값의 정확한 해석에 따라 달라집니다. 현장에서 비정상적인 측정이 항상 회로 차단기 결함이나 테스터 고장을 나타내는 것은 아닙니다. 개방형 전압 리드, 불량한 클램프 접촉 및 전자기 간섭으로 인해 비슷한 증상이 나타날 수 있습니다.

이 가이드에서는 루프 저항 테스터를 사용할 때 발생하는 주요 유지 관리 요구 사항과 세 가지 일반적인 테스트 문제에 대해 설명합니다.

루프 저항 테스터란 무엇입니까?

마이크로 저항계 또는 접촉 저항 테스터라고도 알려진 루프 저항 테스터는 테스트 중인 회로에 안정적인 테스트 전류를 적용하고 결과적인 전압 강하를 측정합니다. 저항은 옴의 법칙에 따라 계산됩니다.

이 장비는 다음과 같은 용도로 사용됩니다.

1, 회로 차단기 접촉 저항 테스트

2, 제어 스위치 루프 저항 측정

3, 버스바 및 커넥터 테스트

4, 케이블 도체 저항 측정

5, 용접 접촉 저항 테스트

6, 고전압 스위치 접촉 검사

저저항 테스트에서는 일반적으로 별도의 전류 및 전압 연결을 사용합니다. 이 4와이어 방법은 테스트 리드 저항의 영향을 줄이고 측정 정확도를 향상시킵니다.메가 저저항 측정 지침

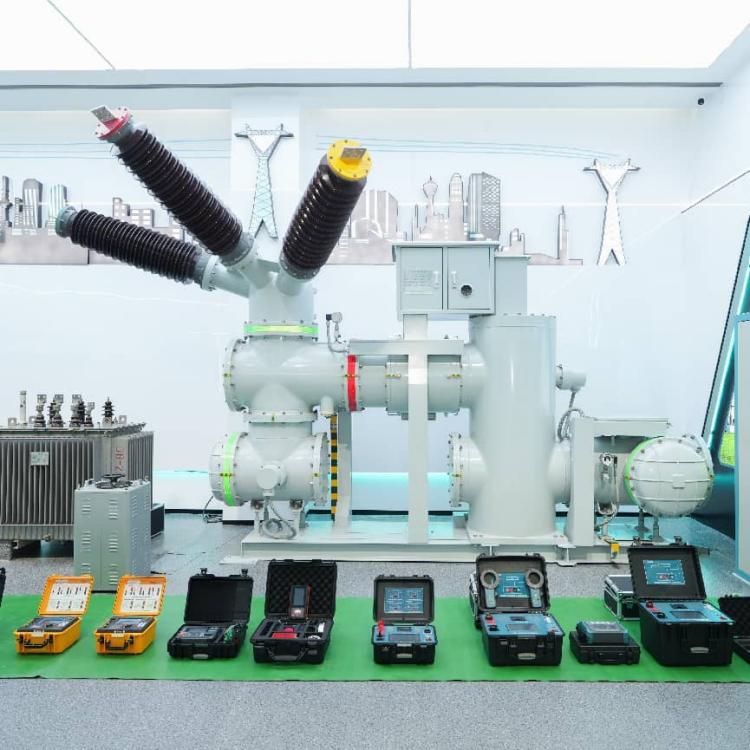

Weshine Electric Manufacturing Co., Ltd.는 고전류 루프 저항 테스트 장비의 R&D, 생산 및 교정을 전문으로 하는 전문 하이테크 공장입니다. 표준화된 생산 작업장, 독립 실험실 및 완전한 ISO 품질 관리 시스템을 통해 모든 Weshine 테스터는 IEC 및 DL/T 산업 표준을 준수하여 엄격하게 제조됩니다. 공장에서는 배송 전에 전체 프로세스 성능 테스트 및 교정을 구현하여 복잡한 현장 전력 테스트 환경에 대한 안정적인 전류 출력, 강력한 간섭 방지 성능 및 높은 측정 반복성을 보장합니다.

GDHL-200A/100A 지능형 루프 저항 테스터는 Weshine 공장에서 독자적으로 개발하고 대량 생산합니다. 고전류, 저저항 현장 측정 시나리오에 최적화된 이 제품은 안정적인 정전류 출력, 매우 높은 테스트 정확도 및 강력한 환경 적응성을 갖추고 있어 고전압 개폐 장치에 대한 일상 검사 및 예방 유지 보수 요구 사항을 완벽하게 충족합니다. 특정 테스트 전류, 정확도 및 규정 준수 요구 사항은 항상 제품 문서 및 해당 지역 표준을 기준으로 확인해야 합니다.

고전압 회로 차단기의 경우 관련 장비 표준 및 제조업체의 유지 관리 요구 사항에 따라 접촉 저항 테스트도 수행해야 합니다. IEC 62271-100은 1,000V 이상의 고전압 시스템에 사용되는 AC 회로 차단기에 적용됩니다.IEC 62271-100

표준 유지 관리 요구 사항

올바른 보관은 루프 저항 테스터의 서비스 수명과 측정 안정성에 직접적인 영향을 미칩니다. 전문 전력 테스트 계측기 제조업체인 Weshine의 공식 공장 유지 관리 사양은 성능 드리프트를 방지하고 계측기 서비스 수명을 연장하기 위해 표준화된 일일 보관 및 유지 관리를 강조합니다.

적절한 환경에 기기 보관

테스터는 깨끗하고 건조하며 통풍이 잘 되는 곳에 보관해야 합니다. 저장 위치에는 다음이 없어야 합니다.

1. 과도한 습도

2, 전도성 먼지

3、오일미스트

4, 소금 스프레이

5, 부식성 가스

6、직사광선

7, 극심한 온도 변화

습기 및 부식성 오염 물질은 단자, 내부 회로 기판, 스위치 및 절연 부품을 손상시킬 수 있습니다. 먼지는 냉각 경로에 영향을 미치고 전기 연결의 신뢰성을 저하시킬 수도 있습니다.

장비를 똑바로 세우십시오

테스터를 나무 상자 안에 임의로 놓거나 그 위에 무거운 물건을 쌓지 마십시오. 보관 및 운반 중에는 가능하면 전면 패널이 위쪽을 향해야 합니다.

이는 다음을 보호하는 데 도움이 됩니다.

1, 디스플레이 및 제어 버튼

2, 출력 단자

3, 내부 변압기 및 회로 어셈블리

4, 냉각 구조

5, 보호 인클로저

충격, 진동 또는 케이블 손상을 방지하기 위해 운송 중에는 계측기를 안전하게 고정해야 합니다.

습기에 강한 소재를 사용하세요

테스터를 습한 환경에 보관할 경우 테스터 아래에 적절한 방습 재료를 놓으십시오. 인클로저 바닥이 축축한 바닥이나 표면에 직접 닿지 않도록 하십시오.

다음 테스트 전에 기기에 응결이 있는지 검사하십시오. 습기가 있는 경우 테스터를 전원 공급 장치나 테스트 대상에 연결하기 전에 완전히 건조시키십시오.

현장에서 흔히 발생하는 세 가지 테스트 문제

1. 강한 전자기 간섭과 결합된 개방형 전압 배선

개방형 전압 리드 또는 느슨한 전압 연결은 비정상적인 판독값의 가장 일반적인 원인 중 하나입니다.

전형적인 증상

현장 조건에 따라 저항 판독값은 다음과 같이 표시될 수 있습니다.

1. 범위를 초과하거나 무한한 값

2, 매우 불안정한 값

3、테스트 리드를 움직일 때 변화하는 값

4、정상적으로 보이지만 반복될 수 없는 결과

전압 리드가 분리되면 전압 샘플링 회로가 올바른 신호를 수신하지 못할 수 있습니다. 동시에, 근처의 활성화된 버스바는 용량성 결합을 생성하고 개방형 측정 회로에서 원치 않는 차동 모드 전압을 유도할 수 있습니다.

가능한 결과

강한 간섭으로 인해 테스터가 한계 초과 값을 표시할 수 있습니다. 경험이 없는 운영자는 회로 차단기에 심각한 접촉 저항 문제가 있다고 잘못 결론을 내리고 불필요한 정전 유지 관리를 마련할 수 있습니다.

간섭이 약하면 예상 범위 내의 값이 생성될 수 있습니다. 이는 전압 연결에 결함이 있어도 결과가 유효한 것처럼 보일 수 있으므로 식별하기가 더 어렵습니다.

그러면 측정 결과가 다음과 같은 이유로 잘못 간주될 수 있습니다.

1. 차단기 접촉불량

2, 손상된 테스트 클램프

3, 내부 테스터 오류

4, 불안정한 전원 공급 장치

권장 검사

테스터를 교체하거나 회로 차단기를 서비스에서 제거하기 전에 다음을 확인하십시오.

1. 두 전압 리드가 모두 연결되어 있는지 여부.

2, 전압 클램프가 단단히 부착되어 있는지 여부.

3, 전압 단자가 깨끗한지 여부.

4, 전류 및 전압 리드가 올바르게 일치하는지 여부.

5、전압 회로를 다시 연결한 후 판독값이 안정적인지 여부.

6、근처의 활성화된 도체가 간섭을 일으키고 있는지 여부.

4와이어 저항 측정은 전류 회로와 전압 샘플링 회로가 모두 완료된 경우에만 신뢰할 수 있습니다. 프로브 및 연결 저항이 낮은 저항 측정에 영향을 미칠 수 있으므로 테스트 지점에서의 양호한 접촉도 필수적입니다.메가 저저항 테스터 안내

2. 차단기 단자의 산화막 또는 유막

회로 차단기 단자는 장기간 작동 후 산화층, 유막, 먼지 축적 또는 기타 오염이 발생할 수 있습니다. 이는 특히 장비가 습하고 오염되거나 먼지가 많은 환경에서 작동할 때 흔히 발생합니다.

테스트에 영향을 미치는 이유

테스트 클램프는 단자와 금속 접촉이 확실하게 이루어져야 합니다. 산화물이나 유막이 전도성 표면에서 클램프를 분리하는 경우 추가 접촉 저항이 테스트 회로에 도입됩니다.

이는 전압 샘플링 경로에 영향을 미치고 부정확하거나 불안정한 결과를 초래할 수 있습니다. 표시된 값은 회로 차단기 주 접점의 실제 저항을 나타내지 않을 수 있습니다.

가능한 증상은 다음과 같습니다:

1. 예상보다 높은 저항값

2、클램프를 누르거나 움직일 때 변화하는 판독값

3、단계 간 상당한 차이

4, 반복성이 좋지 않음

5、단말 청소 후 급격한 감소

시정 조치

테스트하기 전에 단자 표면과 클램프 조를 검사하십시오. 승인된 청소 방법을 사용하여 느슨한 오염 물질을 제거하고 접촉 부위가 건조한지 확인하십시오.

테스트 클램프는 깨끗하고 단단하며 기계적으로 안정된 표면에 연결되어야 합니다. 단지 장비가 테스트를 시작했다는 이유만으로 느슨한 클램프나 오염된 지점에 의존하지 마십시오.

리드를 다시 연결한 후 측정을 반복하십시오. 값이 안정되고 일관되게 되면 원래의 비정상적인 결과는 회로 차단기 결함이 아닌 접촉 불량으로 인한 것일 수 있습니다.

장비 제조업체가 절차를 승인하지 않은 경우 도금된 단자를 손상시키거나 접촉 표면을 변경할 수 있는 연마 방법을 사용하지 마십시오.

3. 강한 전기장 간섭이 없는 개방형 전압 배선

개방 전압 리드가 항상 범위 초과 판독값을 생성하는 것은 아닙니다. 현장에 강한 외부 전기장이나 용량성 결합이 없으면 증폭기는 차동 모드 입력을 거의 수신하지 못할 수 있습니다.

이 상황에서는 계측기가 0에 가까운 값을 표시할 수 있습니다.

이것이 오해의 소지가 있는 이유

경험이 없는 작업자는 거의 0에 가까운 판독값을 다음과 같은 증거로 해석할 수 있습니다.

1. 테스터가 실패했습니다.

2、앰프가 손상되었습니다

3, 테스트 전류가 생성되지 않습니다.

4、기기 수리 또는 교체가 필요합니다.

그러면 테스트가 불필요하게 중지될 수 있습니다. 이로 인해 장비 가동 중단 시간이 길어지고 유지 관리가 지연되며 현장 팀의 작업량이 늘어날 수 있습니다.

문제를 식별하는 방법

테스터에 결함이 있다고 선언되기 전에 거의 0에 가깝거나 비정상적인 판독값을 조사해야 합니다.

다음을 확인하세요.

1、현재 출력 연결을 확인합니다.

2、두 전압 리드가 모두 연결되어 있는지 확인하십시오.

3、전압 클램프와 단자를 검사합니다.

4、테스트 회로가 완전한지 확인하십시오.

5、알려진 참조 또는 반복 연결과 판독값을 비교합니다.

6、기기의 자체 테스트 및 경보 표시기를 검토합니다.

7、테스트 회로가 올바르게 연결되면 표시된 값이 정상적으로 변경되는지 확인하십시오.

갑자기 0으로 떨어지는 저항 측정은 배선을 확인하지 않고 허용해서는 안 됩니다. 결과는 반복 가능해야 하며 장비 상태 및 기록 데이터와 일치해야 합니다.

잘못된 판단을 피하는 방법

비정상적인 루프 저항 판독값이 나타나면 현장 기술자는 즉시 회로 차단기나 장비를 비난하는 것을 피해야 합니다. 체계적인 검사를 통해 더욱 신뢰할 수 있습니다.

다음 순서를 사용하십시오.

1、테스트를 중지하고 장비가 안전하고 전원이 차단된 상태인지 확인합니다.

2、전류 및 전압 배선을 별도로 검사하십시오.

3、클램프 위치와 단자 청결도를 확인하십시오.

4, 근처에 전류가 흐르는 도체와 전자기 간섭 가능성이 있는지 찾아보세요.

5, 리드를 다시 연결하고 측정을 반복하십시오.

6、결과를 다른 단계 및 이전 기록과 비교하십시오.

7、적절한 참조 또는 검증 방법을 사용하여 테스터를 확인하십시오.

8. 그런 다음에만 장비 또는 테스터에 추가 유지 관리가 필요한지 여부를 결정하십시오.

9、표시된 저항 값은 항상 테스트 전류, 연결 품질, 주변 조건, 위상 비교 및 ​​장비 이력과 함께 고려해야 합니다.

안정적인 루프 저항 테스트의 핵심 사항

현장 테스트에서 가장 중요한 요소는 다음과 같습니다.

1. 테스터를 깨끗하고 건조하게 유지하고 적절하게 보관하십시오.

2, 완전한 4선 연결을 사용하십시오.

3. 테스트 전류를 적용하기 전에 전압 리드를 주의 깊게 확인하십시오.

4, 클램프가 깨끗한 금속 표면에 닿는지 확인하십시오.

5、근처의 활성화된 부스바로부터의 전자기 간섭에 주의하십시오.

6、연결을 수정한 후 의심스러운 측정을 반복하십시오.

7、한 번의 비정상적인 판독으로 회로 차단기 결함을 진단하지 마십시오.

8、테스터 매뉴얼과 해당 전력 산업 표준을 따르십시오.

자주 묻는 질문

루프 저항 테스터는 무엇을 측정할 수 있나요?

회로 차단기 접촉 저항, 제어 스위치 루프 저항, 부스바 연결, 케이블 도체 저항 및 용접 접촉 저항을 측정할 수 있습니다.

테스터가 무한 저항 값을 표시하는 이유는 무엇입니까?

무한 또는 범위 초과 값은 개방 전압 리드, 불량 클램프 접촉, 불완전한 테스트 회로 또는 실제 개방 회로로 인해 발생할 수 있습니다. 장비를 진단하기 전에 배선을 점검해야 합니다.

판독값이 갑자기 0이 되는 이유는 무엇입니까?

전압 샘플링 회로가 열려 있고 외부 전자기 간섭이 거의 없는 경우 거의 0에 가까운 판독값이 발생할 수 있습니다. 반드시 테스터에 결함이 있다는 의미는 아닙니다.

산화막이 접촉 저항 테스트에 영향을 미칠 수 있습니까?

예. 산화물, 오일 및 먼지는 테스트 클램프가 안정적인 금속 접촉을 방해할 수 있으며 측정 회로에 추가적인 저항을 유발할 수 있습니다.

루프 저항 테스터는 어떻게 보관해야 합니까?

부식성 가스가 없고 건조하고 통풍이 잘 되며 먼지가 없는 곳에 보관하십시오. 전면 패널을 위쪽으로 향하게 하고 필요한 경우 장비 아래에 방습 재료를 사용하십시오.

결론

대부분의 비정상적인 루프 저항 판독값은 단일 요인으로 인해 발생하지 않습니다. 개방된 전압 배선, 클램프 접촉 불량, 단자 오염 및 전자기 간섭으로 인해 테스트 결과가 왜곡될 수 있습니다.

Weshine Electric이 독자적으로 개발하고 생산한 GDHL-200A/100A 지능형 루프 저항 테스터는 현장 저항 테스트를 위한 안정적이고 고정밀 측정을 제공합니다. 공장의 엄격한 품질 관리 시스템, 표준화된 교정 프로세스 및 수년간의 전력 현장 적용 경험을 바탕으로 장비는 장비 성능 결함으로 인한 테스트 오류를 ​​효과적으로 줄입니다. 그러나 정확하고 신뢰할 수 있는 테스트 결과는 여전히 표준화된 현장 운영, 올바른 배선 및 과학적인 유지 관리 관리에 달려 있습니다.
