TDR 케이블 오류 탐지기란 무엇이며 전기 시스템에 어떤 이점을 제공합니까?

기사 요약:그만큼TDR 케이블 오류 탐지기케이블의 결함을 효율적이고 정확하게 찾아내는 데 필수적인 도구입니다. 이 블로그 게시물에서는 다양한 산업 분야에서 TDR 케이블 오류 탐지기를 사용할 때의 작동 메커니즘, 유형 및 이점을 살펴봅니다. 이 첨단 기술의 도움으로 전기 유지 관리가 간소화되어 가동 중지 시간이 최소화되고 시스템 신뢰성이 향상됩니다.웨샤인전기 산업의 선두 기업인 은 고품질 TDR 케이블 오류 탐지기를 제공하여 케이블 오류를 신속하게 식별하고 해결하는 데 도움을 줍니다. 이 기술이 어떻게 전기 유지 관리 노력에 혁신을 가져올 수 있는지 알아보십시오.

목차

• TDR 케이블 오류 탐지기란 무엇입니까?
• TDR 케이블 오류 탐지기의 작동 원리
• TDR 케이블 오류 탐지기 사용의 이점
• TDR 케이블 오류 탐지기 유형
• TDR 케이블 오류 탐지기를 사용하는 방법은 무엇입니까?
• TDR 기술로 해결되는 일반적인 케이블 결함
• FAQ

TDR 케이블 오류 탐지기란 무엇입니까?

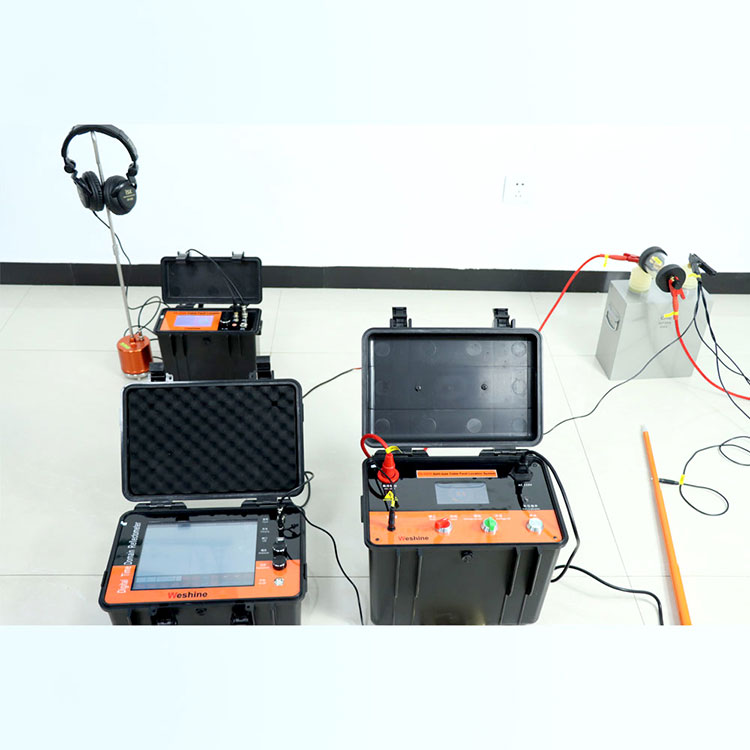

TDR(Time Domain Reflectometer) 케이블 오류 탐지기는 케이블의 오류를 찾는 데 사용되는 고급 도구입니다. 케이블을 통해 전기 펄스를 보내고 펄스가 다시 반사되는 데 걸리는 시간을 측정하는 방식으로 작동합니다. 반사된 펄스를 분석함으로써 TDR은 개방 회로, 단락 회로 또는 기타 유형의 결함인지 여부에 관계없이 결함 위치를 확인할 수 있습니다. 이 기술은 빠르고 정확한 케이블 결함 감지가 필요한 통신, 전기 유틸리티, 건설 등의 산업에 매우 중요합니다.

TDR 케이블 오류 탐지기의 작동 원리

TDR 케이블 오류 탐지기는 짧은 전기 펄스를 케이블에 전송하여 작동합니다. 이 펄스는 케이블을 따라 이동하다가 케이블 고장이나 파손과 같은 임피던스 변화가 발생할 때 다시 반사됩니다. TDR은 펄스가 결함 지점까지 이동하고 다시 이동하는 데 걸리는 시간을 측정하여 결함 지점까지의 거리를 계산할 수 있도록 합니다.

이 원리는 레이더 기술과 유사하지만 전자기파 대신 전기 펄스가 사용됩니다. TDR은 구리 및 광섬유 케이블을 포함한 다양한 재질의 케이블에서 결함을 정확하게 찾아낼 수 있습니다.

TDR 케이블 오류 탐지기 사용의 이점

• 빠르고 정확한 오류 감지:TDR 케이블 오류 탐지기는 오류를 신속하게 감지하여 문제 해결에 소요되는 시간을 줄이고 가동 중지 시간을 최소화할 수 있습니다.
• 비용 효율적:오류의 정확한 위치를 식별함으로써 광범위한 케이블 교체나 불필요한 수리가 필요 없어 장기적으로 비용이 절감됩니다.
• 다재:이러한 장치는 전원 케이블, 통신 케이블 등을 포함한 다양한 유형의 케이블에서 결함을 감지할 수 있습니다.
• 사용 편의성:TDR 케이블 결함 탐지기는 사용자 친화적이고 작동하기 쉬우므로 초보자와 숙련된 기술자 모두가 접근할 수 있습니다.

TDR 케이블 오류 탐지기 유형

TDR 케이블 오류 탐지기에는 여러 유형이 있으며 각각 특정 애플리케이션용으로 설계되었습니다.

TDR 케이블 오류 탐지기를 사용하는 방법은 무엇입니까?

1. 장치를 연결하십시오:TDR 케이블 오류 탐지기를 케이블의 한쪽 끝에 연결합니다.
2. 매개변수 설정:케이블 유형, 길이, 테스트 빈도 등 필요한 매개변수를 설정합니다.
3. 테스트를 시작합니다:케이블을 통해 전기 펄스를 보내려면 장치를 활성화하십시오.
4. 결과 분석:TDR은 화면에 결함의 거리와 유형을 표시하여 문제를 정확히 찾아낼 수 있습니다.
5. 결함을 복구하십시오:결과에 따라 결함이 있는 케이블 부분에 대해 필요한 수리 또는 교체를 수행하십시오.

TDR 기술로 해결되는 일반적인 케이블 결함

TDR 케이블 오류 탐지기는 다음을 포함한 다양한 유형의 케이블 오류를 감지하는 데 효과적입니다.

• 개방 회로:케이블이 파손되어 전기 신호가 전달되지 않습니다.
• 단락:전선 사이의 의도하지 않은 접촉으로 인해 전류가 직접 흐르게 됩니다.
• 접지 결함:케이블이 실수로 접지에 연결되는 문제.
• 케이블 절연 손상:케이블 절연이 파손되어 누출이나 간섭이 발생합니다.

FAQ

TDR 케이블 결함 탐지기가 감지할 수 있는 최대 거리는 얼마입니까?

감지 범위는 모델과 케이블 유형에 따라 다르지만 일반적인 TDR 장치는 최대 10km 거리에서 오류를 감지할 수 있습니다.

TDR 케이블 오류 탐지기가 광섬유 케이블의 오류를 감지할 수 있습니까?

예, 특정 TDR 모델은 광섬유 케이블의 결함을 감지하여 케이블 상태에 대한 자세한 분석을 제공할 수 있습니다.

TDR 케이블 오류 탐지기는 모든 산업에 적합합니까?

예, TDR 케이블 오류 탐지기는 다목적이며 통신, 배전, 건설 등 다양한 산업 전반에 걸쳐 사용할 수 있습니다.

TDR 케이블 오류 탐지기는 얼마나 정확합니까?

TDR 케이블 오류 탐지기는 케이블 유형 및 테스트 조건에 따라 몇 미터 이내의 오류를 찾아내는 기능을 통해 매우 정확합니다.

TDR 케이블 결함 탐지기에 대한 자세한 내용을 알아보거나 고품질 장비 구입에 관심이 있는 경우저희에게 연락주세요오늘! Weshine 팀은 귀하의 요구 사항에 적합한 솔루션을 선택하는 데 도움을 드릴 준비가 되어 있습니다.
