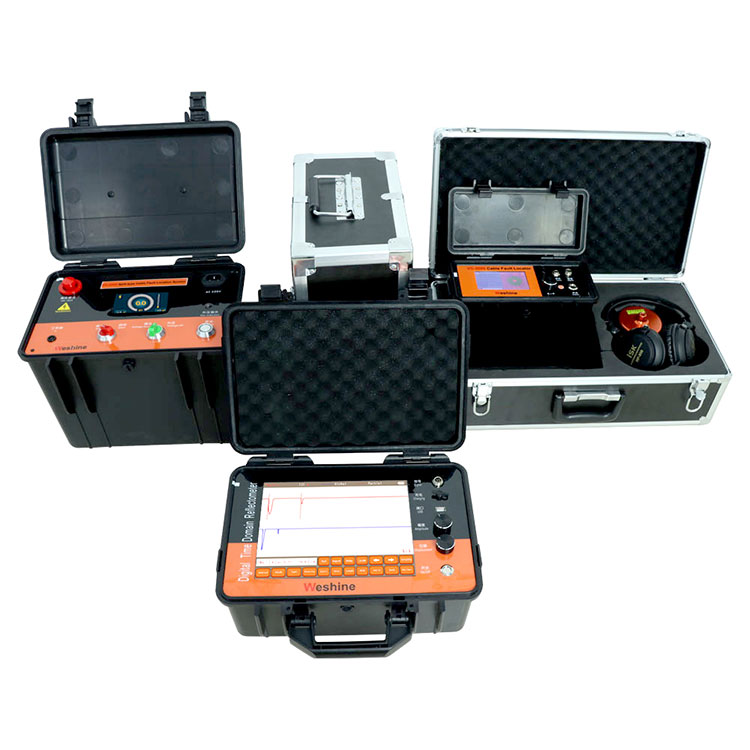

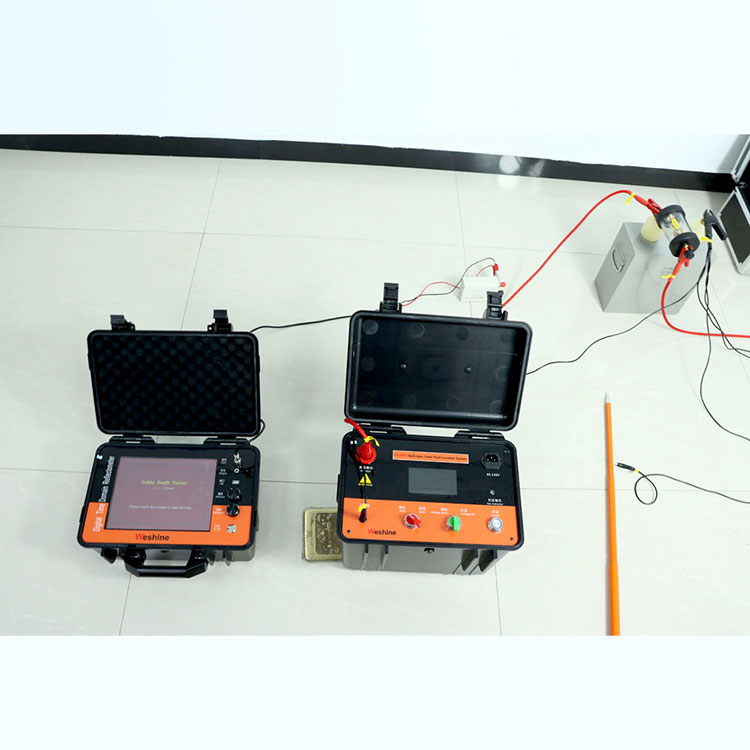

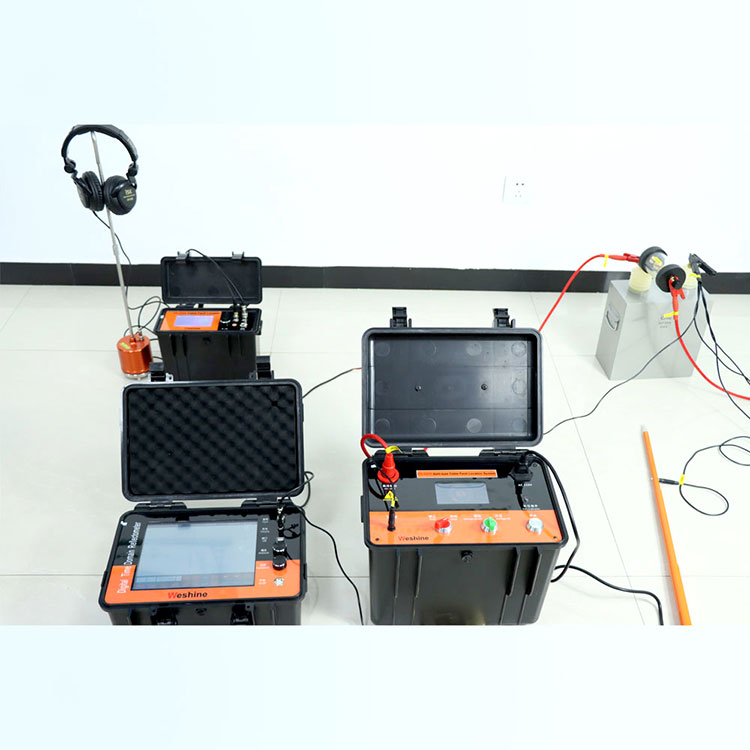

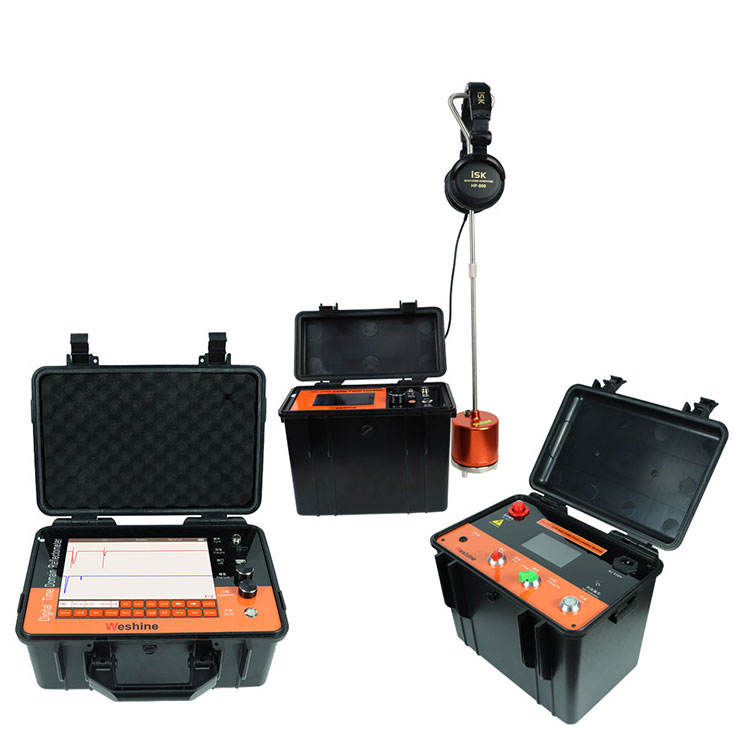

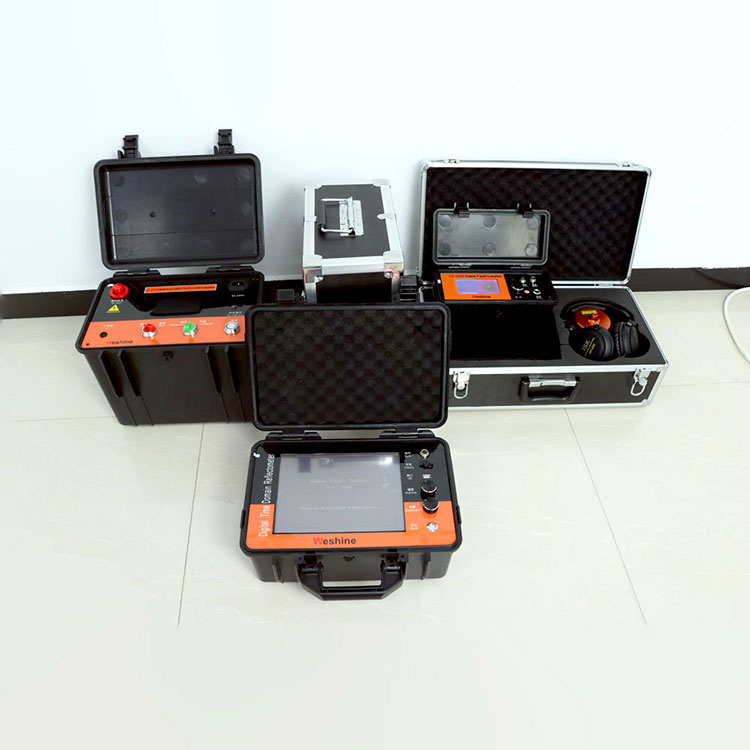

TDR 케이블 오류 탐지기

케이블 결함이 있는 경우 어떻게 해야 합니까?

모스트 웨샤인

1단계. 케이블 분리 및 보안 조치: 케이블 오류는 거의 항상 돌이킬 수 없습니다. 이것은 문제의 케이블이 케이블의 한쪽 또는 양쪽 끝에서 보호 장치를 트립했으며 케이블이 절연되어 있고 접지되지 않았음을 의미합니다(접지되지 않음).

첫 번째 작업은 자격을 갖춘 직원이 케이블을 고정하는 것입니다. 접지하기 전에 한쪽 또는 양쪽 끝을 절연하는 것이 좋습니다. 적절한 절차를 따르는 경우에만 테스터가 케이블에 접근하여 테스트를 준비할 수 있습니다.

2단계. 케이블 식별: 케이블이 여러 개인 경우 케이블 식별 테스트에서 사용할 올바른 케이블을 결정합니다. 케이블을 절단하기 전에 케이블을 명확하게 식별하는 것은 안전한 유지보수 작업에 필수적입니다. 여기서 오류는 치명적일 수 있으며 연결된 클라이언트의 연결이 더 오래 끊어질 수 있습니다.

3단계. 케이블 추적: 지하 케이블이 처음 부설될 때 직선으로 거의 흐르지 않고 깊이와 방향이 휘어집니다. 케이블 경로가 예상 경로를 따르는지 확인하기 위해 케이블 추적이 수행됩니다.

4단계. 결함 식별: 첫 번째 중요한 단계는 결함이 있는 단계를 식별하고 저항이 낮은지 또는 높은지 결정하는 것입니다.

이 테스트는 결함 진단을 위한 올바른 방법과 장비를 결정합니다. 일반적으로 노이즈가 100옴 미만인 경우 TDR(Time Domain Reflectometer)의 저전압 펄스(예: 40V)를 사용할 수 있습니다. 결함은 더 높은 저항(

5단계. 손상 위치 사전 결정: 케이블 결함을 빠르고 효과적으로 찾으려면 신뢰할 수 있고 정확한 사전 감지 방법이 필요합니다(Weshine 제공).TDR 케이블 오류 탐지기). 심각한 결함의 조기 감지는 케이블 길이의 몇 퍼센트 내에서 지역화되어 격리 시간을 몇 분으로 단축할 수 있습니다.

기억하다:

a) 저항률이 낮은 결함의 경우 사전 위치 파악이 아마도 유일한 옵션이었을 것입니다.

b) 고저항 단락의 경우 SWG(맥파 발생기)와 함께 ARM(아크 반사) 또는 ICE(펄스 전류)를 사용해야 합니다. 사전에 위치.

6단계. 핀포인트: 위에서 설명한 테스트 방법을 사용하면 작업자가 장애물의 5% 이내에 있을 수 있습니다. 오차 막대를 0.1%로 좁히려면 음향 정확도 방법을 사용해야 합니다. 대부분의 경우 충격 방전 발생기는 음향 방법과 함께 식별에 사용됩니다. 전기 방전은 음향 식별 장비를 사용하여 정확하게 식별할 수 있는 큰 소음을 생성합니다. 이 장치는 충격의 음향 신호(음속)와 전자기(광속에 가까운) 펄스 사이의 시간차를 평가합니다. 결함의 정확한 위치는 가장 작은 시간차를 표시하여 결정됩니다.

7단계. 케이블 다시 연결: 모든 테스트 및 수리가 완료되면 안전/테스트 문서가 취소됩니다. 그런 다음 케이블은 새로 수리된 케이블 부하의 수리 및 재연결을 위해 적절한 작업자에게 반환됩니다.

제품 소개

전기 네트워크는 보다 유연해지고 변화에 신속하게 대응하며 더 나은 성능을 요구해야 했습니다. 이러한 유연성에 대한 필요성은 태양광 및 풍력과 같은 재생 가능한 자원에서 나오는 간헐적인 전력과 같이 여러 발전원이 있을 때 특히 중요합니다. 오늘날 그의 SMART 그리드 기술은 변전소와 발전기 세트의 결함을 신속하게 식별할 수 있지만 케이블 결함은 네트워크의 어느 곳에서나 발생할 수 있습니다. 수리를 위해 케이블 결함을 신속하게 찾는 것이 긴 복구 시간을 피하기 위한 최우선 과제입니다(Weshine을 통해).TDR 케이블 오류 탐지기쉽게 할 수 있습니다). 우선, 이것은 특히 전력 산업에서 신뢰성 지표에 영향을 미칩니다. 이러한 메트릭에는 일정 기간 동안 평균 클라이언트 중단의 총 지속 시간을 측정하는 SAIDI(System Average Interruption Duration Index)와 SAIFI(System Average Interruption Frequency Index)가 포함됩니다. 총 클라이언트 수를 나누어 계산합니다. 제공된 총 클라이언트 수에 의해 중단되었습니다.

웨샤인TDR 케이블 오류 탐지기매개변수(사양)

케이블 오류를 감지하는 단계는 다음과 같습니다.

선택

Weshine은 특히 전체 범위의 전기 장비를 다루는 데 8년의 경험을 가지고 있습니다. 현재 Weshine은 다양한TDR 케이블 오류 탐지기각 단계에 대해 다음 형식으로 표시됩니다.

공급망 문제 기반: 현재 가격 및 리드 타임에 대해서는 선호하는 공인 Weshine 대리점에 문의하십시오. Weshine은 각 고객에게 가장 완벽한 케이블 결함 테스트 솔루션을 제공합니다.

품질 인증서

우리는 항상 우리 회사의 모든 성공이 우리가 제공하는 제품의 품질과 직접적인 관련이 있다고 믿습니다.TDR 케이블 오류 탐지기ISO9001, ISO14000:14001 지침 및 엄격한 품질 관리 시스템에 지정된 최고 품질 요구 사항을 충족합니다.

선적

Weshine의 서비스 솔루션에 대한 자세한 내용은 연중무휴 온라인 영업 담당자에게 문의하여 Weshine의 견적을 받아보십시오.
