부분 방전 없는 AC 내전압 테스트 시스템

선도적인 중국 제조업체인 Weshine®에서 고품질 부분 방전 없는 AC 내전압 테스트 시스템을 구입하세요. 변압기, 개폐 장치, GIS, 절연체, 케이블, 부싱 및 기타 고전압 전기 장비의 AC 내전압 테스트 및 부분 방전 측정을 위해 설계된 고성능 테스트 솔루션입니다. 업계 구매자는 안정적인 실험실 및 공장 테스트 요구에 대해 문의를 보내고 대량 조달 주문을 할 수 있습니다.

문의 보내기

제품 설명

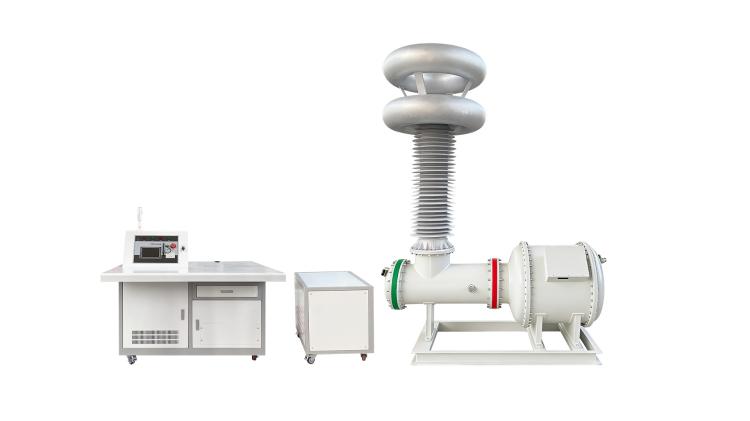

고급 SF6 가스 절연 변압기 기술을 활용하는 부분 방전 없는 AC 내전압 테스트 시스템은 전체 부분 방전 수준이 5pC 이하인 안정적인 250kV 출력을 제공합니다. 지능형 자동 제어, 무효 전력 보상, 저소음 작동 및 포괄적인 보호 기능을 갖춘 이 제품은 전력 유틸리티, 산업 기업, 대학, 연구 기관 및 고전압 실험실에 이상적입니다.

전력 산업이 절연 검사 및 미세 부분 방전 검출에 대한 표준을 지속적으로 높이고 있음에 따라 이 테스트 장치는 이러한 시장 요구에 부응하도록 개발되었습니다. 기존의 오일 충전 시험 변압기와 달리 SF6 절연은 오일 유출 및 오염 위험을 제거하는 동시에 전체 장비 무게를 20%~60% 줄여 보다 쉽게 운반하고 배치할 수 있습니다.

이러한 신뢰할 수 있는 모든 성능은 전문적인 제조 역량에 의해 뒷받침됩니다. Weshine®은 전력 시스템 자동화 장치 및 테스트 장비의 연구 개발, 생산, 판매 및 서비스를 전문으로 하는 현대 첨단 기술 공장입니다. 제품은 전 세계적으로 판매되며 많은 고객으로부터 긍정적인 피드백을 받았습니다.

Partial Discharge Free AC Withstand Voltage Test System discount

성능

부분 방전 없는 AC 내전압 테스트 시스템은 SF6 가스 절연 변압기를 채택하여 안정적인 250kV 출력을 유지하고 전체 부분 방전을 5pC 이하로 제한합니다. 지능형 자동 제어, 무효 전력 보상, 저소음 및 다층 안전 보호 기능을 통해 발전소, 산업 고객, 대학 및 연구실에 실용적인 선택이 됩니다.

전체 기계의 부분 방전 지수는 5pC 이하이며, 내장된 SF6 변압기는 정격 전압에서 3pC 이하의 부분 방전만 생성합니다. 이러한 우수한 절연 성능으로 인해 부분 방전 검사, 공장 승인 확인, 절연 검증 및 다양한 고전압 연구 작업에 이상적입니다.

구조

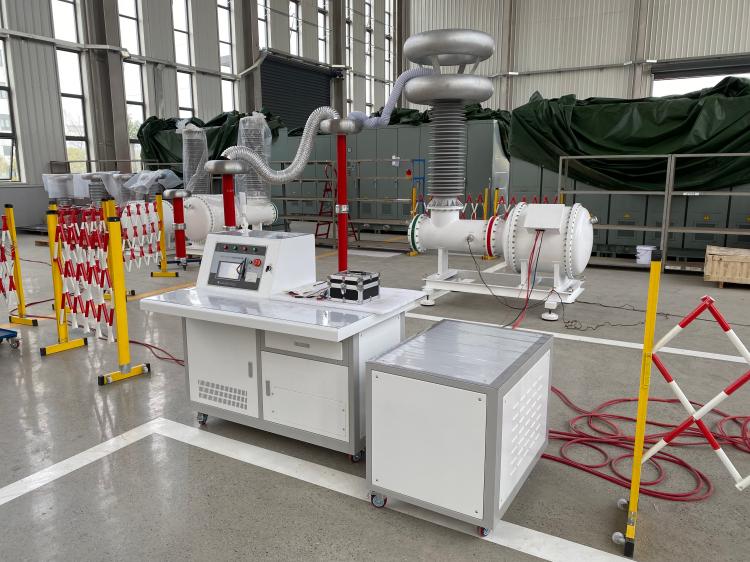

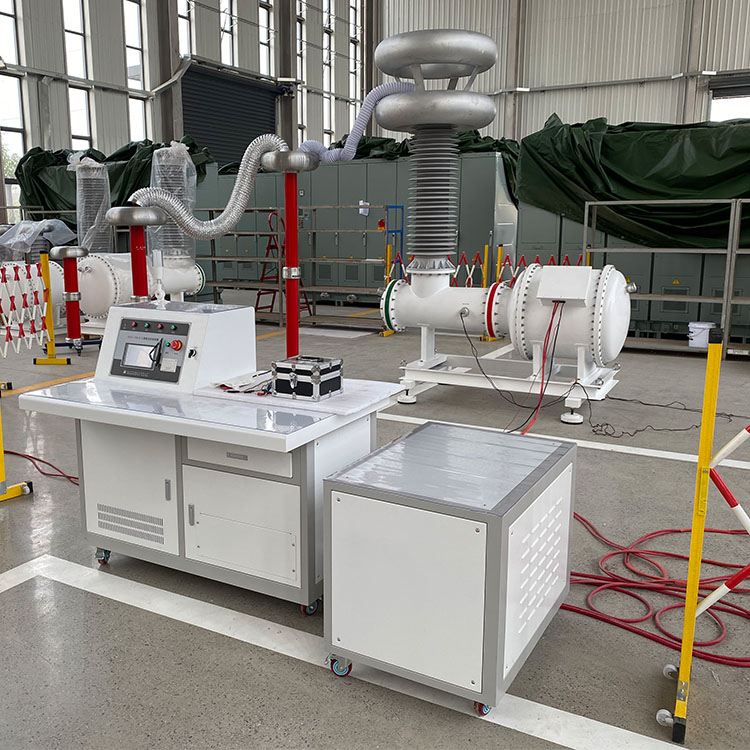

전체 패키지에는 SF6 절연 테스트 변압기, 커플링 커패시터, 고전압 전류 제한 리액터, 저전압 보상 리액터, 절연 변압기 및 완전 자동 제어 캐비닛이 포함됩니다. 저전압 보상 기술은 입력 전력 소비를 최대 60%까지 줄여 테스트 효율성을 크게 높이고 전원 공급 장치 요구 사항을 낮춥니다.

Partial Discharge Free AC Withstand Voltage Test System supplier

제어

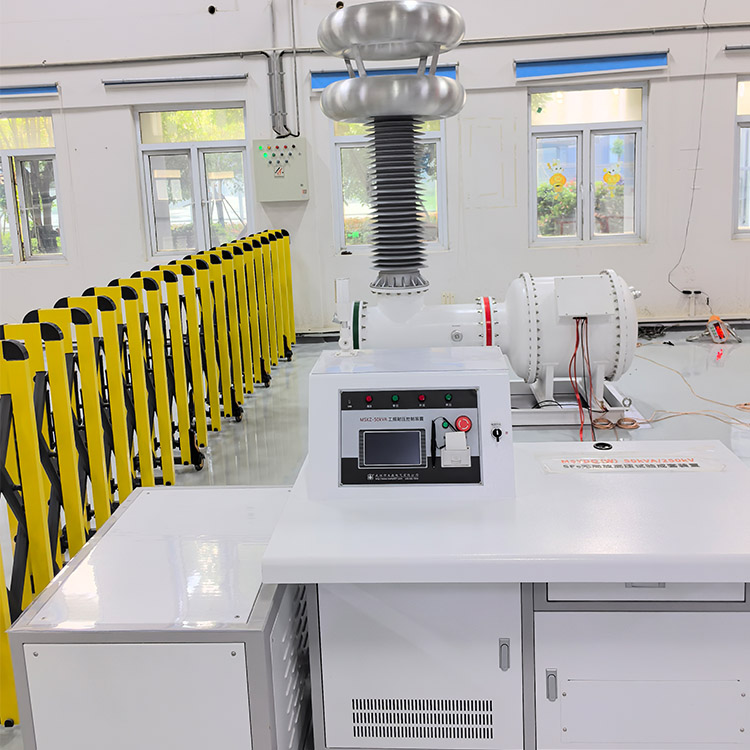

부분 방전 없는 AC 내전압 테스트 시스템에는 자동 및 수동 작동 모드를 모두 지원하는 7인치 컬러 터치 스크린 제어 장치가 장착되어 있습니다. 운영자는 5개의 개별 전압 세그먼트를 설정하고 부스트 속도와 유지 시간을 자유롭게 조정할 수 있습니다. 자동 기능에는 전압 상승, 보상 전환, 타이밍, 테스트 후 압력 완화, 데이터 저장, 기록 조회 및 테스트 보고서 인쇄가 포함됩니다.

안전

안정적이고 안전한 작동을 보장하기 위해 장비는 파형 왜곡이 5% 미만이고 작동 소음이 65dB 미만인 부드러운 사인파 전압을 출력합니다. 과전압 및 과전류 보호 메커니즘이 완벽하게 장착되어 있습니다. 모듈식 프레임워크는 향후 업그레이드를 지원하며 최대 1200kV의 초고압 테스트를 위해 확장 가능합니다.

시스템 사양		SF6 테스트 변압기		자동 제어 콘솔
매개변수	사양	매개변수	사양	매개변수	사양
정격 용량	50kVA	정격 용량	50kVA	정격 용량	20kVA
입력 전원 공급 장치	단상 AC 380V, 50Hz	입력 전압	0-400V	전원공급장치	AC380V
정격 출력 전압	250kV	정격 출력 전압	250kV	출력 전압	0-420V
정격 출력 전류	0.2A	가스 절연	SF6	정격 출력 전류	47A
출력 파형	순수 사인파	작동 압력	0.5MPa	전압 정확도	클래스 1.0
파형 왜곡	5% 이하	악기 비율	2500:01:00	표시하다	7인치 컬러터치스크린
시스템 소음	65dB 이하	부분방전 수준	3pC 이하	전압 램프율	조절할 수 있는
단락 임피던스	6% 이하	전류 제한 반응기	250kV/100mH	테스트 모드	자동/수동
부분방전 수준	5pC 이하	커플링 커패시터	250kV/50pF	프로그래밍 가능한 단계	5개의 전압 단계
연속운전	30분	치수	2180x900x2780mm	치수	1320x800x1180mm
과전압 성능	1분 동안 110% 정격 전압	무게	854kg	무게	196kg
보호 기능	과전압 및 과전류 보호

절연 보상 캐비닛
매개변수	사양
보상능력	50kvar
정격전압	0.4kV
보상 정확도	±5kvar
조정 방법	전동 스위칭
보상 단계	5단계
단계당 정격 전류	25A
절연 변압기 용량	20kVA
정격전류	50A/50A
필터링 감쇠	≥40dB(40kHz-100kHz)
필터링 감쇠	≥60dB(100kHz-2MHz)
절연 강도	3kV/1분
치수	850x600x700mm
무게	230kg

특징

1、SF6 가스 절연 변압기 기술

2, 환경 오염이 없는 오일 프리 디자인

3, 전체 시스템 부분 방전 수준 ≤5pC

4, 변압기 부분 방전 수준 ≤3pC

5, 정격 출력 전압 최대 250kV

6, 정격 용량 50kVA

7、무효 전력 보상으로 입력 전류가 최대 60% 감소합니다.

8, 자동 및 수동 테스트 모드

9、5단계 프로그래밍 가능한 전압 및 타이밍 설정

10, 조정 가능한 전압 램프 속도

11、지능형 전압 조정 및 보상 전환

12、이력 데이터 저장 및 보고서 인쇄

13、왜곡이 5% 이하인 안정적인 사인파 출력

14, 낮은 작동 소음 ≤65dB

15, 고전압 과전압 보호

16、테일 전류 과전류 보호

17, 부분 방전 및 AC 내전압 테스트에 적합

응용

1, 변압기 AC 내전압 테스트

2, GIS 부분 방전 테스트

3, 배전반 절연 테스트

4, 고전압 케이블 테스트

5, 부싱 테스트

6, 절연체 테스트

7、공장 인수 테스트(FAT)

8, 고전압 실험실 테스트

9, 전기 장비 유형 테스트

10、예방적 유지보수 프로그램

웨샤인의 장점

Weshine Electric은 고전압 테스트 장비 및 부분 방전 측정 시스템 전문 제조업체입니다. 당사의 VS-W 시리즈 부분 방전 없는 AC 내전압 테스트 시스템은 고급 SF6 절연 기술, 초저 부분 방전 성능, 지능형 자동화 및 안정적인 안전 보호를 결합합니다. 까다로운 실험실 및 현장 응용 분야를 위해 설계된 Weshine 솔루션은 고객이 테스트 정확도를 향상시키고 규정 준수를 보장하며 장기적인 장비 신뢰성을 향상시키는 데 도움이 됩니다.
