100kV 부분방전 없는 AC Hipot 테스트 시스템

100kV 부분 방전 없는 AC Hipot 테스트 시스템은 변압기, 개폐 장치, 절연체, 케이블, 부싱, GIS 장비 및 기타 전기 장치의 AC 내전압 테스트 및 부분 방전 감지를 위해 개발된 전문 고전압 테스트 솔루션입니다.

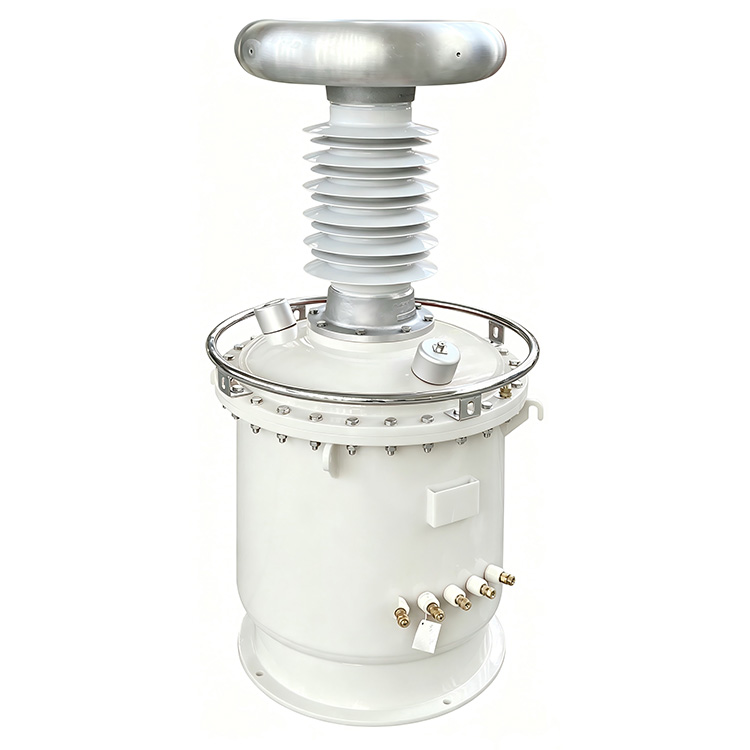

이 시스템은 기존의 오일 침지 구조 대신 SF6 가스 절연 테스트 변압기를 채택하여 오일 오염 위험을 제거하는 동시에 장비 중량을 20~60%까지 크게 줄였습니다. 이 변압기는 우수한 절연성과 초저 부분 방전을 자랑하며 PD 레벨 3pC 이하를 달성합니다. 전체 시스템은 정격 전압에서 작동할 때 총 부분 방전을 5pC 이하로 유지합니다.

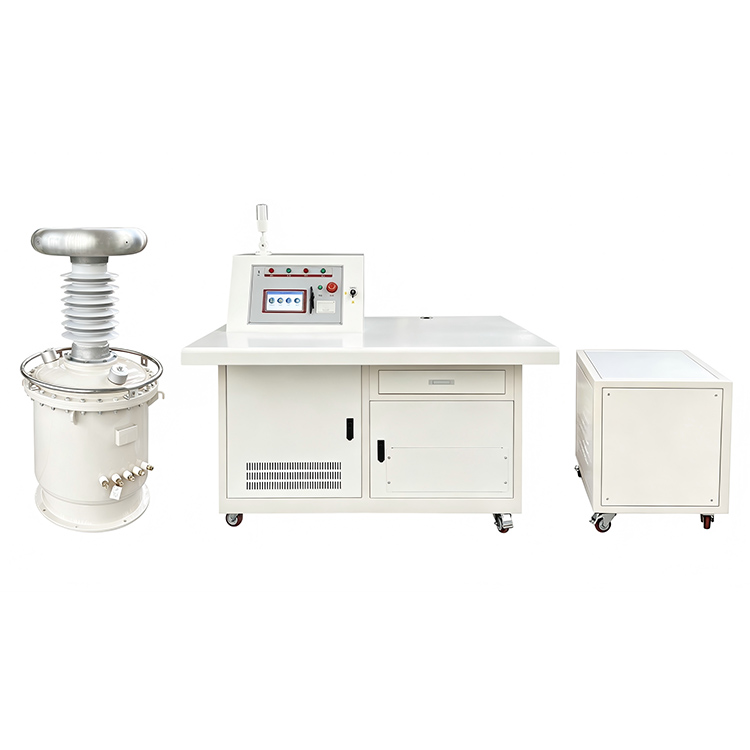

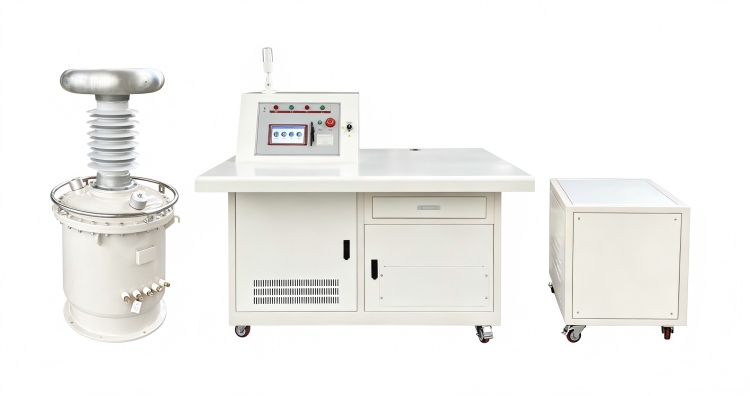

이 완벽한 통합 테스트 시스템은 고전압 테스트 변압기, 커플링 커패시터, 고전압 전류 제한 리액터, 저전압 보상 리액터, 절연 변압기, 자동 작동 콘솔 및 보상 캐비닛으로 구성됩니다. 내장된 저전압 보상 구조는 입력 전류 소비를 최대 60%까지 효과적으로 낮출 수 있어 에너지 효율을 높이고 일일 운영 비용을 절감하는 데 도움이 됩니다.

7인치 컬러 터치스크린 제어 콘솔이 장착된 이 시스템은 자동 및 수동 테스트 모드를 모두 지원합니다. 사용자는 최대 5개의 전압 단계, 전압 램프 속도 및 내구성 테스트 기간을 독립적으로 구성할 수 있습니다. 자동 테스트 기능에는 전압 램핑, 보상 전환, 타이밍, 전압 감소, 데이터 저장 및 보고서 인쇄가 포함되어 테스트 효율성과 반복성을 크게 향상시킵니다.

고전압 실험실 및 현장 테스트 애플리케이션용으로 설계된 이 시스템은 5% 미만의 파형 왜곡, 낮은 작동 소음, 과전압 및 과전류 조건에 대한 안정적인 보호 기능을 갖춘 안정적인 정현파 출력을 제공합니다. 확장 가능한 설계를 통해 제품 시리즈 내의 유사한 시스템이 초고전압 테스트 애플리케이션을 위해 최대 1200kV의 전압 정격을 달성할 수 있습니다.

제품 가이드

시스템 작동 방식

100kV 부분 방전 없는 AC Hipot 테스트 시스템은 SF6 절연 테스트 변압기를 통해 안정적인 고전압 전력 주파수 출력을 생성합니다. 테스트 중에 커플링 커패시터와 측정 회로는 부분 방전 활동을 지속적으로 모니터링하는 반면 자동 제어 시스템은 전압 램핑, 유지 및 감소 프로세스를 관리합니다.

저전압 보상 리액터는 필요한 입력 전류를 줄여 에너지 효율을 높이고 연결된 전원 공급 장치의 부하 부담을 완화합니다. 전체 시스템은 내전압 테스트와 부분방전 측정을 동시에 수행할 수 있으므로 사용자는 모든 종류의 고전압 장비의 절연 성능에 대한 철저한 평가를 수행할 수 있습니다.

특징

1, 오일 오염이 없는 SF6 가스 절연 변압기 설계

2, 전체 부분 방전 수준 ≤5pC

3, 변압기 부분 방전 수준 ≤3pC

4, 정격 출력 전압 최대 100kV

5, 무효 전력 보상은 소스 전류를 최대 60% 감소시킵니다.

6, 자동 및 수동 테스트 모드

7、5단계 프로그래밍 가능한 전압 및 타이밍 설정

8、0.5kV/s에서 2.5kV/s까지 조정 가능한 전압 램프 속도

9, 자동 보상 전환 및 전압 조절

10、이력 데이터 저장 및 인쇄 기능

11、고정밀 전압 측정

12、왜곡이 5% 이하인 안정적인 사인파 출력

13, 저잡음 작동 ≤65dB

14, 포괄적인 과전압 및 과전류 보호

15, 부분 방전 및 AC 내전압 테스트에 적합

응용분야

1、전력회사

변압기, 개폐 장치, GIS 장비, 케이블 및 변전소 장치의 일상적인 절연 테스트 및 부분 방전 평가에 사용됩니다.

2, 고전압 실험실

초저 부분 방전 성능이 요구되는 형식 테스트, 공장 승인 테스트 및 연구 프로젝트에 적합합니다.

3、변압기 제조업체

전력 및 배전 변압기의 품질 관리, 절연 검증, 최종 공장 테스트에 사용됩니다.

4、대학 및 연구소

고전압 엔지니어링 교육, 절연 연구 및 고급 전기 테스트 프로젝트를 지원합니다.

5、산업 및 광업 기업

중요한 전기 장비에 대한 예방적 유지 관리 테스트 및 절연 상태 평가를 제공합니다.

일반적인 테스트 항목

1, 변압기 AC 내전압 테스트

2, GIS 부분 방전 테스트

3, 고전압 개폐 장치 테스트

4, 전원 케이블 절연 테스트

5, 절연체 및 부싱 테스트

6, 전기 장비 공장 승인 테스트

7、고전압 실험실 연구

8、예방 유지 관리 프로그램

웨샤인의 장점

Weshine Electric은 고전압 테스트 장비와 부분 방전 측정 시스템을 개발 및 제조하는 데 중점을 두고 있습니다. SF6 가스 절연을 갖춘 당사의 AC 내전압 테스트 장치는 매우 낮은 부분방전 출력, 스마트 자동 작동, 절전 보상 기술 및 신뢰할 수 있는 안전 보호 모듈을 갖추고 있습니다. 실험실과 현장 작업 환경 모두에서 엄격한 테스트 작업을 처리하도록 제작된 Weshine의 모든 솔루션은 고객이 정밀한 절연 성능 검사를 수행하고 관련 업계 표준을 충족하며 고전압 장비의 안정적인 장기 작동을 유지할 수 있도록 지원합니다.

당사의 100kV 부분 방전 없는 AC Hipot 테스트 시스템은 모든 고전압 절연 테스트 및 부분 방전 모니터링 요구 사항을 완벽하게 충족할 수 있습니다. 맞춤형 솔루션, 자세한 기술 데이터 및 경쟁력 있는 견적이 필요하면 언제든지 당사 팀에 문의하세요.
