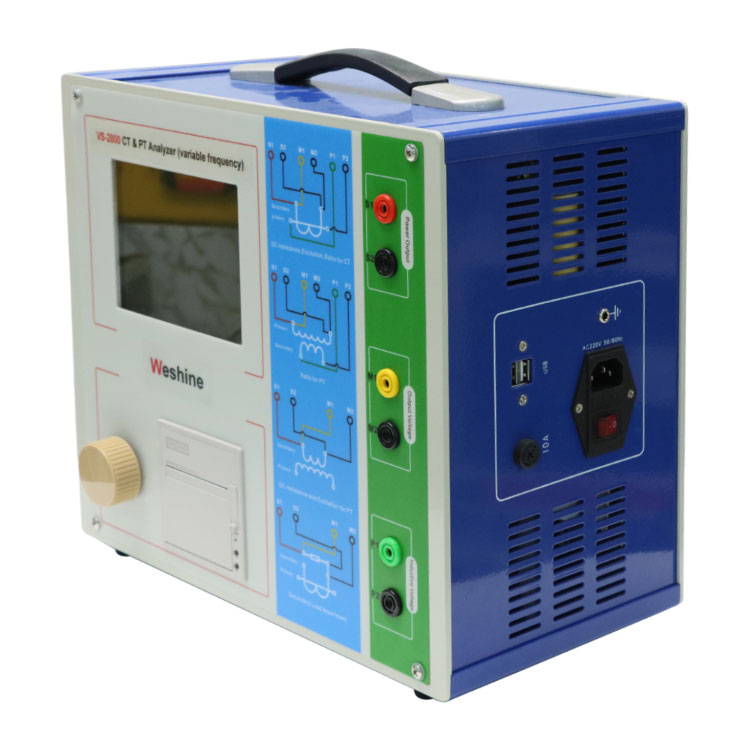

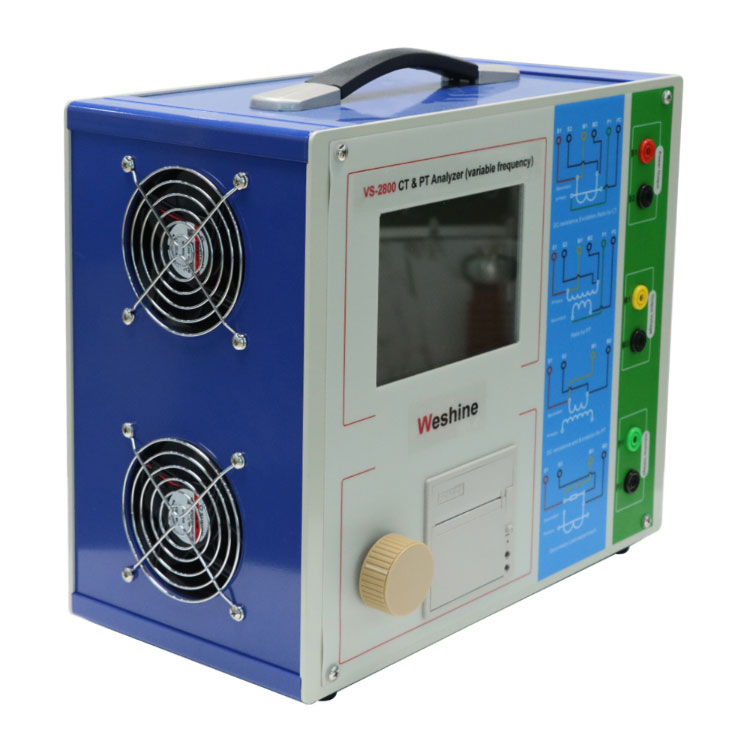

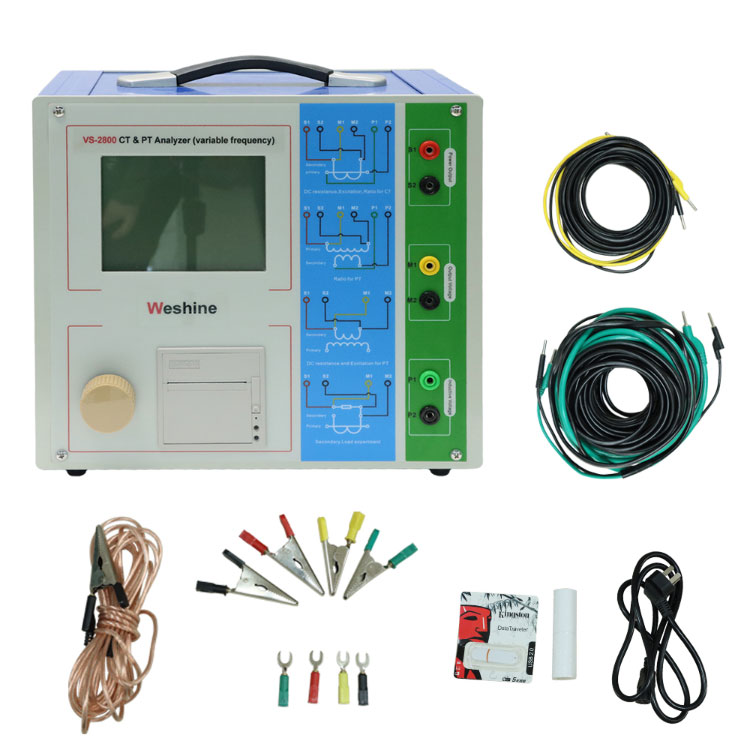

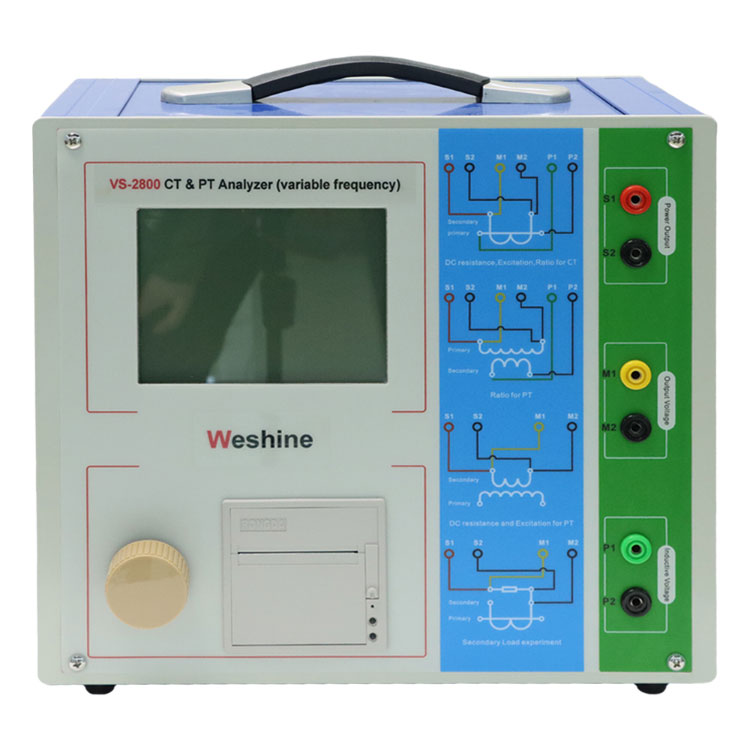

CT 테스터

이름

CT PT 분석기CT 테스터

용법

클래스 P/TP CT

산출

0~180Vrmsï¼12Armsï¼18Aï¼피크값

CT비

범위

1~30000

정확성

±0.05%

PT 비율

범위

1~30000

정확성

±0.05%

단계

범위

±5분

정확성

0.5분

DC 저항

범위

0~300Ω

정확성

2%±2mΩ

부담

범위

0~300VA

정확성

2%±0.2VA

전원

AC220V±10%~50Hz

환경 조건

무게 및 치수

차원: 340mm×300mm×150mm, 무게

매개변수

설명

P

TPY

측정하다

홍보

PX

TPS

TPX

TPZ

정격 1차 전류

실제 전류의 비율을 정확하게 계산하는 데 사용

√

√

√

√

√

√

√

√

정격 부담

플레이트의 정격 부하, 역률 0.8or 1

√

√

√

√

√

√

√

√

역률

√

√

√

√

√

√

√

√

정격 정밀 한계 계수Kalf

한계 e.m.f를 계산하는 데 사용되는 플레이트의 조항, default10. 및 해당 복합 오류

√

정격 대칭 단락 전류 계수Kssc

피크 및 해당 한계 e.m.f 과도 오류를 계산하는 데 사용되는 플레이트의 조항(default10)

√

√

√

√

기본 시정수

기본값 :100ms

√

√

√

두 번째 시간 상수

기본값: 3000ms

√

√

듀티 사이클

C-t1-O 또는 C-t1-O-tfr-C-t2-Oï¼default:C-t1-O 주기

√

√

t1

처음으로 현재 시간 제한,기본값:100ms

√

√

탈1

첫 번째 자화 주기 동안 지정된 정확도에 도달하는 데 필요한 시간, 기본값: 40ms

tfr

두 번째 자화 주기 동안 지정된 정확도에 도달하는 데 필요한 시간,기본값:500ms,C-t1-O-tfr-C-t2-O를 선택하면 주기가 표시됩니다.

√

√

t2

두 번째 시간 제한, 기본값: 100ms.ChooseC-t1-O-tfr-C-t2-O, 주기가 표시됩니다.

√

√

√

탈2

두 번째로 정확한 시간 제한을 유지하여 흐름,기본값:40ms

√

√

C-t1-O-tfr-C-t2-O를 선택하면 주기가 표시됩니다.

정격 기기 보안 계수 FS

명판 규정, 기본값: 10

√

합성오차의 한계와 이에 상응하는 기전력 계산에 사용

정격 계산 계수

√

정격 변곡점 전위(Ek)

√

즉 Ek에 해당

√

치수 계수

√

정격 우알

정격 등가 이차 제한 전압

√

Ual에 해당하는 Ial

√

실험항목

설명

연결 다이어그램

저항

자극

비율

√

CT의 2차 권선 저항 측정

그림 2.10, 1차 권선을 측정하는 경우 반드시 분리해야 합니다.

√

√

CT의 2차 권선 저항 및 여기 특성 측정

그림 2.10, 1차 권선을 측정하는 경우 반드시 분리해야 합니다.

√

비율 및 극성 확인

그림 2.11

CT PTAANALYZER 주문 정보CT 테스터

고양이. 아니.

최대 테스트 전압

최대 테스트 전류

비율 테스트 정확도

치수

무게

VS-2800

0~2500Vrms

0~1000A

±0.2%

425 x 290 x 310mm

30kg

VS-2800A

0~180Vrms

0~150A

±0.1%

340 x 300 x 150mm

9kg

VS-2800B

0~180Vrms

0~150A

±0.05%

340 x 300 x 150mm

9kg
