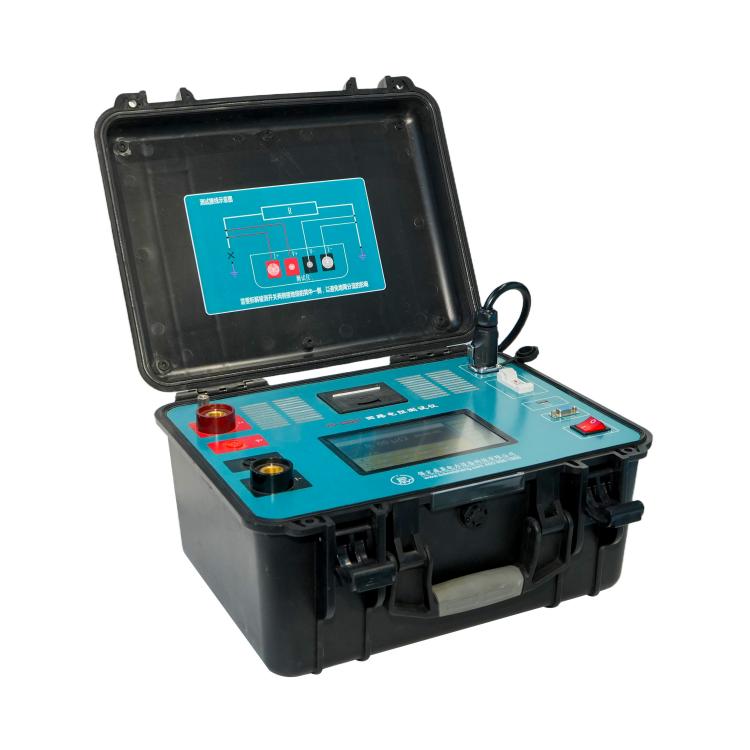

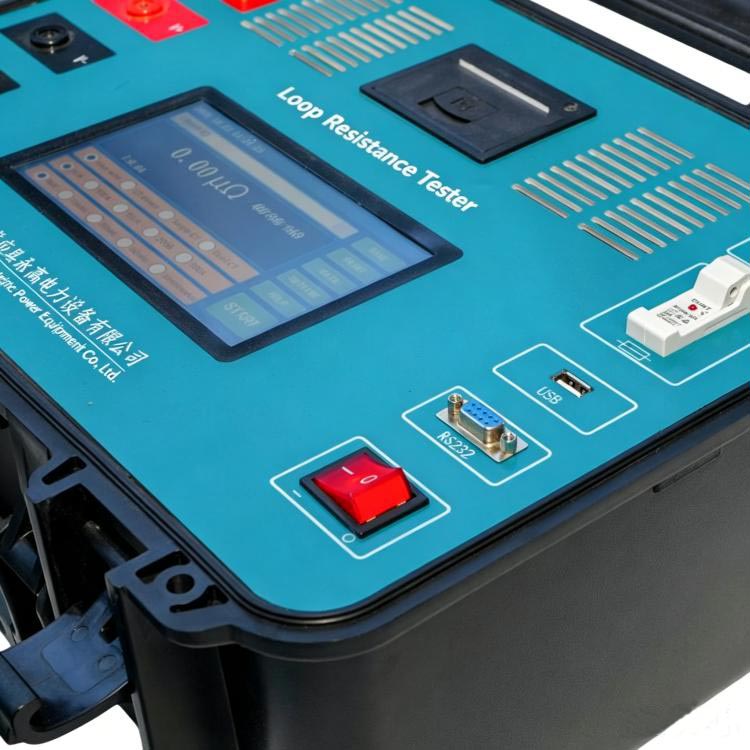

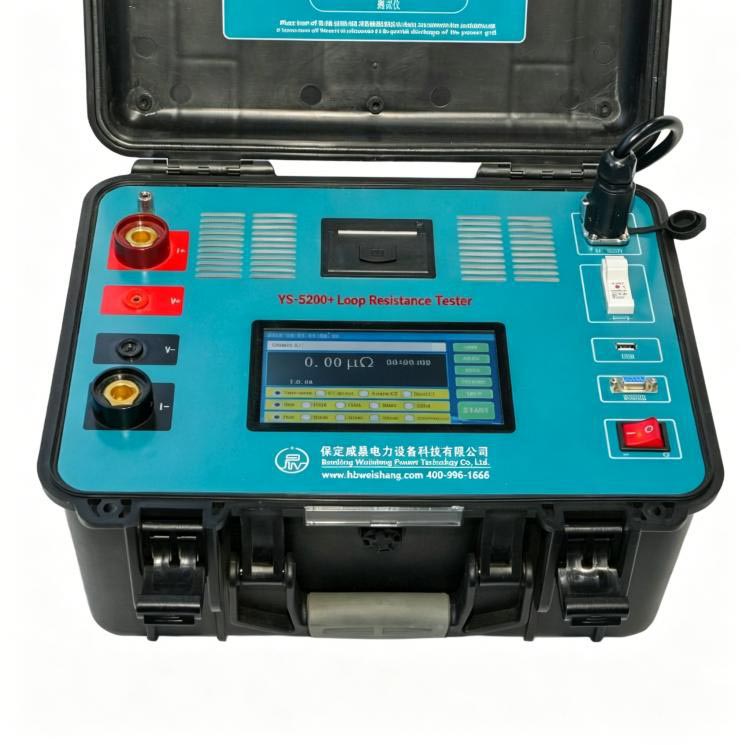

데스크탑 300A 지능형 회로 저항 테스터

중국의 전문 제조업체이자 공급업체인 Weshine이 제공하는 내구성이 뛰어난 Desktop 300A 지능형 회로 저항 테스터는 전류가 단일 루프 또는 다중 병렬 분기를 통해 흐르는 경우에도 회로 차단기, 단로기, 접지 스위치 및 버스바 조인트에 대한 정확한 마이크로옴 판독값을 제공합니다.

우리는 DL/T845.4-2019 및 IEC 4선 테스트 표준에 따라 이 장치를 제작하여 고전류 저항 감지에 대한 업계 요구 사항을 완벽하게 충족했습니다.

기계 내부에는 다중 채널 전류 감지 하드웨어와 쌍을 이루는 고전력 정전류 소스가 있습니다. 이 구조는 복잡한 병렬 접지 그리드와 함께 작업할 때에도 출력 전류를 일정하게 유지하고 전압 샘플링을 정확하게 유지하며, 이는 엔지니어링 계약자가 이 모델에 대해 반복적으로 대량 주문을 하는 주요 이유입니다.

핵심 측정 원칙

Desktop 300A 지능형 회로 저항 테스터는 두 가지 핵심 기능 모듈을 사용합니다.

1. 조정 가능한 높은 정전류 출력: 50A-300A

2. 무선 DC 클램프 센서: 0~±600A 전류 캡처

옴의 법칙에 따라 실제 접촉 저항을 계산합니다. R = V / I₀

V = 접점에서 감지된 전압 강하

I₀ = 테스트된 분기를 통과하는 실제 전류

지능형 테스트 모드(핵심 혁신)

weshine Electric은 다양한 현장 조건을 지원하기 위해 4가지 고급 테스트 모드를 통합합니다.

1. 기존 회로 저항 모드

사용자는 션트 전류 간섭을 우회하려면 접지 네트워크의 한쪽을 분리해야 합니다. 테스터는 최대 300A DC 전류를 공급하고 전압 강하 데이터를 읽습니다. 이 모드는 최고의 정밀도를 달성하며 계획된 유지 관리 현장에 적합합니다.

2. 클램프 직접 측정 모드

접지 연결을 분리할 필요가 없습니다. 무선 클램프는 실시간 분기 전류 I₀를 추적한 다음 기계가 R=V/I₀로 자동으로 저항을 계산합니다. 하이라이트: 분해 작업이 필요 없고 현장 테스트가 더 빠르며 생활 공간 유지 관리가 더 안전합니다.

3. 단면 션트 모드

캐비닛 접지 및 분산 접지 그리드와 같은 병렬 접지 레이아웃에 적합합니다. 클램프는 션트 분기 전류 I²를 측정하고 장치는 저항을 계산하기 전에 I₀=I₁−I²로 유효 테스트 전류를 계산합니다. 부분적인 병렬 전류로 인해 발생하는 정확도 오류를 수정합니다.

4. 듀얼 사이드 션트 모드

변전소에서 양방향 분할 전류를 사용하는 대규모 접지 그리드용입니다. 두 개의 클램프는 I21 및 I22 분기 전류를 수집하며 시스템은 I₀=I₁−I21−I22를 계산하여 다중 분기 네트워크에 대한 실제 저항 데이터를 얻습니다.

안전 및 클램프 시스템 설계

일치하는 무선 클램프는 DC 전류 방향을 자동으로 식별할 수 있습니다.

키 클램프 사양:

1、DC 테스트 범위: 0 ~ ±600A

2、정확한 데이터를 위해서는 올바른 전류 방향으로 정렬해야 합니다.

3, 측정 편차를 상쇄하는 내장 교정 기능

작업 안전 알림:

1, 하드웨어 손상을 방지하려면 측정 범위를 넘어서 클램프를 작동하지 마십시오.

2, 판독값을 안정화하기 위해 현재 방향 표시를 따라 클램프를 설치합니다.

3, 정기적으로 교정을 실행하여 데이터 오류를 줄입니다.

단계별 운영 가이드

이 데스크탑 테스터는 고전류 시나리오에 대한 표준 현장 테스트 워크플로를 따릅니다.

1단계: 시스템 준비

장비의 전원이 완전히 꺼졌는지, 접지 설정이 완료되었는지, 클램프 배터리가 완전히 충전되었는지 확인하세요. 대량 조달 고객은 배송과 함께 전체 운영 핸드북을 받을 수 있습니다.

2단계: 배선 구성

I+와 I-는 테스트 회로의 두 끝단에 연결됩니다. V+ 및 V-는 내부 전압 샘플링 지점에 연결됩니다. 와이어 저항 간섭을 배제하려면 항상 전류 루프 내부에 전압 프로브를 배치하십시오.

3단계: 모드 선택

기존 분해 모드, 클램프 직접 모드, 단일 션트 모드 또는 이중 션트 모드 중 하나의 테스트 모드를 선택하십시오. 그런 다음 출력 전류(50A~300A)와 테스트 기간(빠름/10초/30초/60초/연속)을 설정합니다.

4단계: 측정 프로세스

기계는 수동 조정 없이 자동으로 전류 증가, 안정성 제어, 실시간 전류 캡처, 전압 샘플링, 저항 계산 및 온도 보상을 실행합니다.

5단계: 결과 표시

화면에는 총 전류 I₁, 분기 클램프 전류(I2 / I21 / I22), 저항 값(마이크로옴), 테스트 시간 및 안정성 상태가 표시됩니다.

6단계: 데이터 관리

운영자는 테스트 로그를 로컬 메모리에 저장하고, FAT32 USB 드라이브를 통해 기록을 내보내고, 옵션 인쇄 모듈을 사용하여 보고서를 인쇄하고, 언제든지 과거 테스트 데이터를 되돌아볼 수 있습니다.

응용 시나리오

이 데스크탑 300A 지능형 회로 저항 테스터는 다음 부문의 구매자가 널리 채택하는 복잡한 접지 및 강한 전자기 간섭 조건에서 저항 감지 작업을 처리합니다.

1、대형 변전소

2、발전소

3, 산업용 개폐 장치 시스템

4, 고전압 송전 시설

5、접지 그리드 네트워크

시스템은 다음 조건에서 안정적으로 작동합니다.

1, 강한 전자기 간섭

2, 병렬 전류 분배

3、、제한된 연결 해제 액세스

4, 지속적인 유지 관리 작업

일반적인 테스트 용도

1, 고전압 회로 차단기의 접촉 저항 테스트

2, 변전소 접지 그리드의 결함 검사

3, 부스바 연결 조인트의 저항 감지

4、GIS/AIS 스위치 캐비닛의 정기 유지 관리

5, 발전소 전기 장비에 대한 공장 품질 검사

6、전송 네트워크의 지상 시스템 분석

7、산업 배전 시스템의 문제 해결

웨샤인의 장점

우리는 현대 전력 시스템의 까다로운 병렬 전류 및 복잡한 접지 문제를 해결하기 위해 다중 모드 측정 아키텍처를 갖춘 데스크탑 300A 지능형 회로 저항 테스터를 구축했습니다. 무선 클램프 비분해 테스트는 유지보수 중단 시간을 줄이고 현장 안전을 크게 향상시켜 많은 전기 서비스 공급업체가 당사와 장기 공급 계약을 체결하게 합니다.

다중 채널 실시간 전류 계산 알고리즘은 병렬 접지 환경에서도 정확한 저항 값을 보장합니다. 300A의 큰 전류 출력은 노화된 접촉 표면의 산화물 층을 신속하게 분해하여 마모된 전도성 접합부에 대해 보다 신뢰할 수 있는 테스트 결과를 제공합니다. 내장된 지능형 열 제어 기능은 긴 고전류 작업 부하에서도 장치를 안정적으로 유지합니다.

구매자를 위한 사용자 친화적인 산업 디자인의 이점:

1, 다중 모드 지능형 작동

2、시각화된 실시간 현재 데이터 표시

3, 자동 안전 보호 기능 전체 세트

4、구조화된 데이터 저장 및 내보내기

귀하의 프로젝트 조달을 위한 맞춤형 견적과 완전한 기술 매개변수 파일을 받으려면 즉시 영업팀에 문의하세요.
