디지털 절연 시험기

Weshine®은 CE 인증서, 높은 품질 및 정확성을 갖춘 디지털 절연 시험기를 발명했으며 국가 표준에 따라 발명 및 생산되었으며 완전한 전기 테스트 솔루션을 사용할 수 있습니다. Weshine의 디지털 절연 시험기에 대한 자세한 내용은 당사에 문의하십시오!

문의 보내기 PDF 다운로드

제품 설명

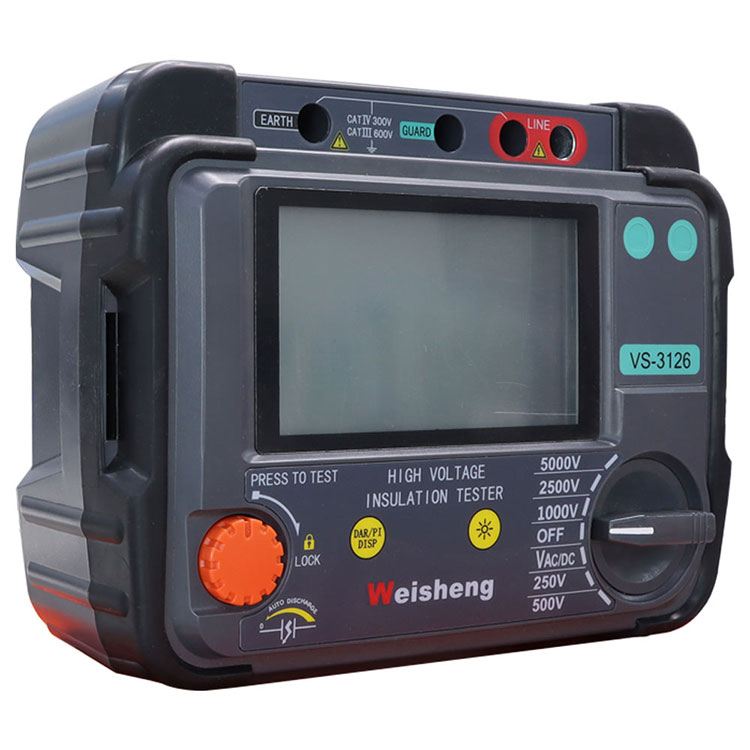

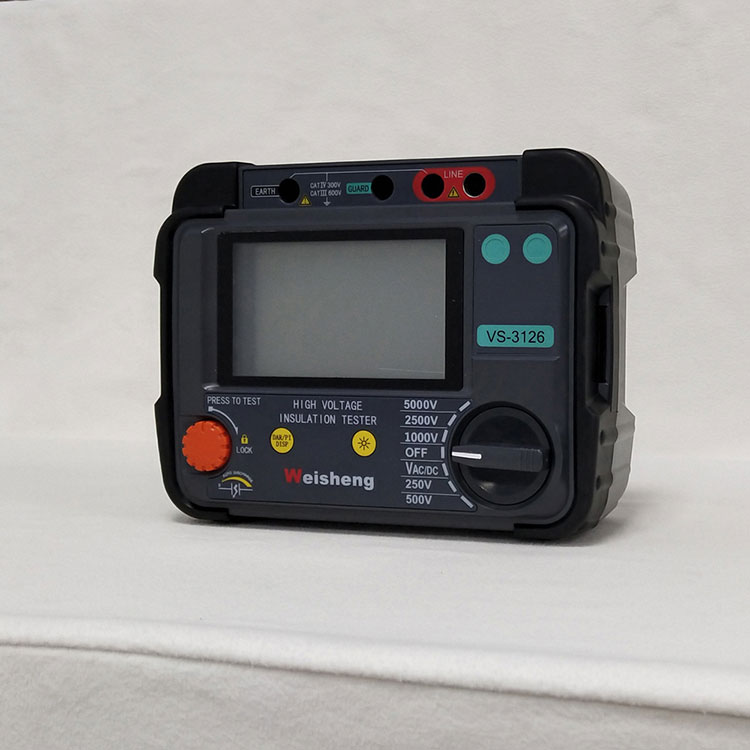

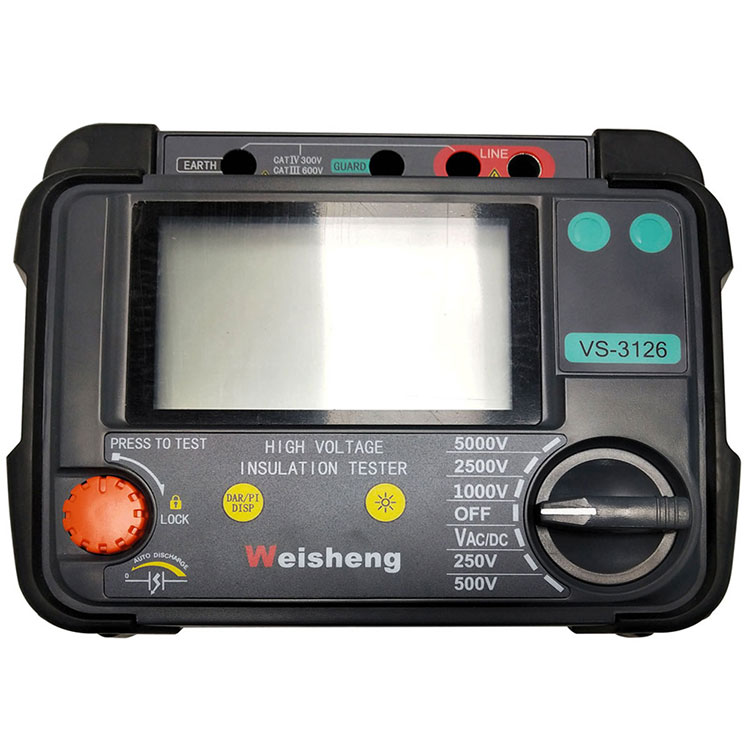

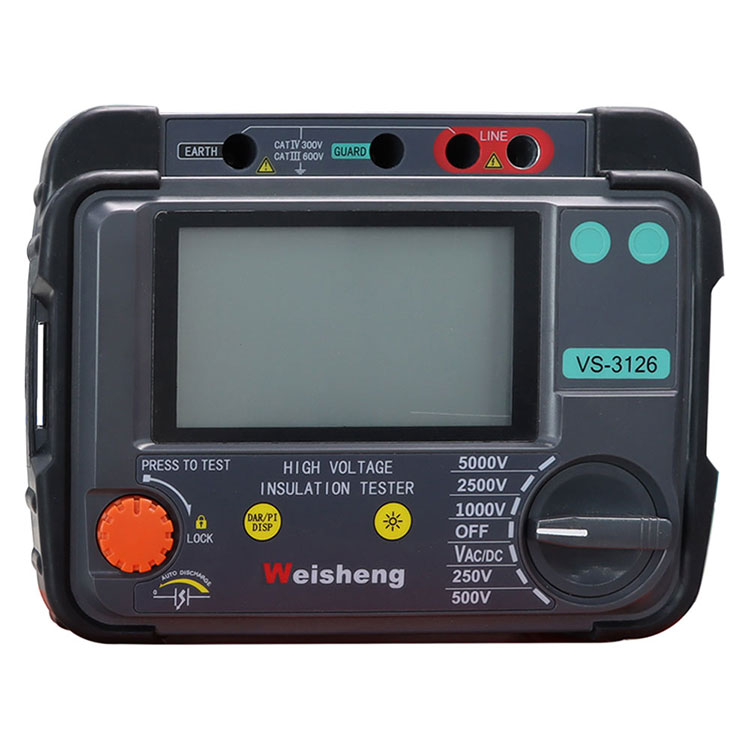

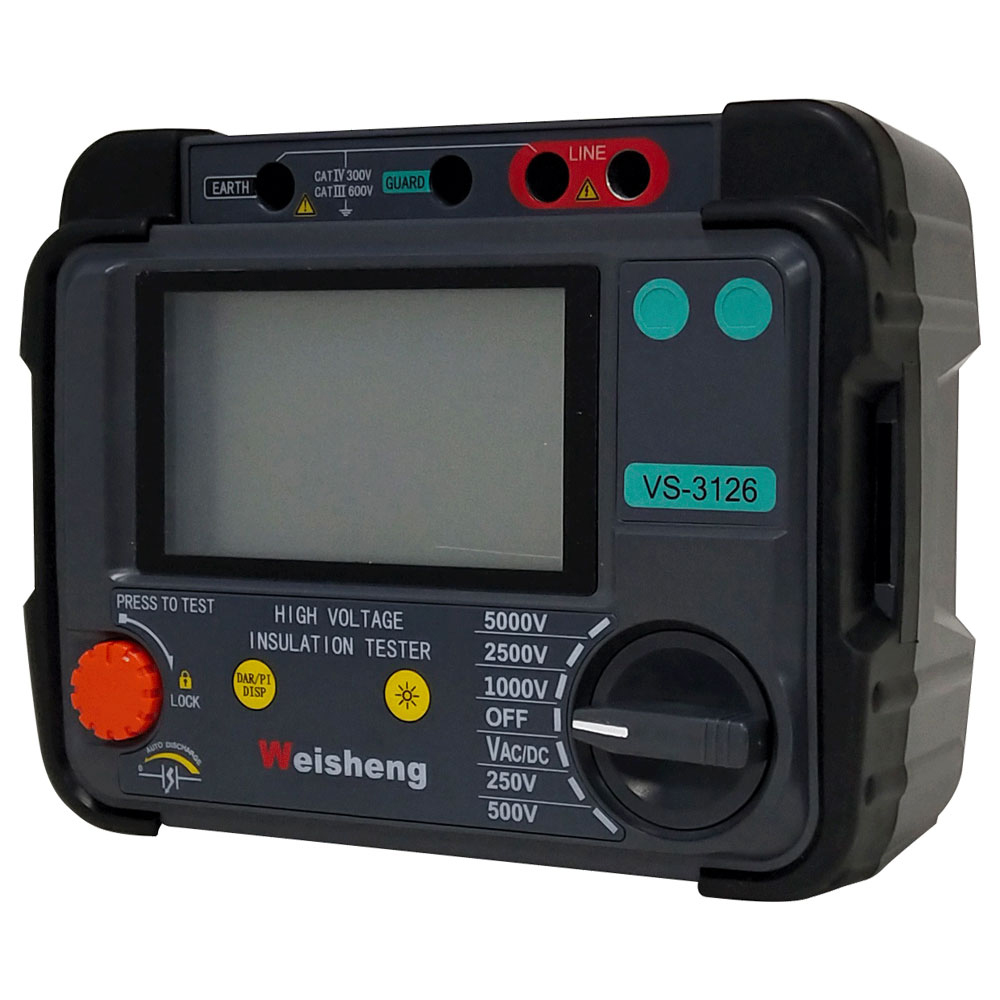

Weshine® VS-3126은 배터리로 구동됩니다.디지털 절연 시험기케이블, 회전 플랜트 기계, 변압기, 스위치기어 및 산업 응용 분야의 유지 관리 및 서비스에서 고전압 절연 저항 테스트를 위해 설계된 디지털 및 아날로그 아크 디스플레이가 있습니다.

DC 절연 테스트는 250V, 500V, 1000V, 2500V, 5000V에서 수행됩니다. 절연 저항 측정 범위는 100kΩ ~ 1000GΩ입니다. 테스트 중인 용량성 회로에 대한 자동 방전이 제공되고 감쇠 전압이 표시됩니다.

가드 단자를 사용하면 표면 누출의 영향을 최소화하여 절연 저항 테스트를 수행할 때 잘못된 측정을 수행할 수 있습니다.

용량성 테스트 대상의 경우 기기는 내부 저항기를 통해 자동으로 방전되고 30V ~ 600V 범위의 단자 전압을 표시하며 더 높은 전압은 'Hi'로 표시됩니다. 이 기능은 무효 부하 테스트 후 감쇠하는 전압 표시를 제공합니다. 전압 표시기가 사라지면 사용자는 테스트 리드를 분리해도 안전합니다.

Weshine® VS-3126디지털 절연 시험기8개의 1.5V IEC LR6(AA) 셀로 전원이 공급됩니다. 설계 안전 기능에는 고전압 경고 표시기, IR 테스트 후 외부 전압 표시, 반응성 부하 및 테스트 리드의 자동 방전이 포함됩니다.

애플리케이션

전기 절연 재료는 시간이 지남에 따라 성능이 저하되어 고장이 발생하고 수리 비용이 많이 듭니다. 절연 저항 테스터는 절연체 전체에 조절된 DC 전압을 적용하고 옴의 법칙을 적용하여 전류 흐름을 측정하여 절연 저항을 계산합니다. 완벽한 절연재는 없기 때문에 전류가 흐릅니다.

IR 테스터의 용도는 다음과 같습니다.

■ 제품 테스트 및 인증

■ 장비 설치

■ 정기 유지 관리

■ 문제 해결

고전압 DC를 사용한 절연 테스트는 절연 분극에 영향을 미치므로 테스트 중인 장치가 완전히 방전되지 않은 상태에서 연속 테스트하면 다른 결과가 나옵니다.

결과의 추세를 파악할 수 있도록 절연체에 연결하고 테스트하는 데 항상 동일한 프로세스와 기술을 사용하도록 주의를 기울여야 합니다. IR 값뿐만 아니라 단열재의 온도도 기록하는 것이 중요합니다.

기능 및 이점

■ 컴팩트하고 견고한 절연저항 시험기

■ 쉬운 작동 및 전압 범위 선택

■ AC 및 DC 전압계(30V - 600V)

■ 사용자 설정 가능 IR 테스트 타이머(기본값 1분), (최대 19m 50초)

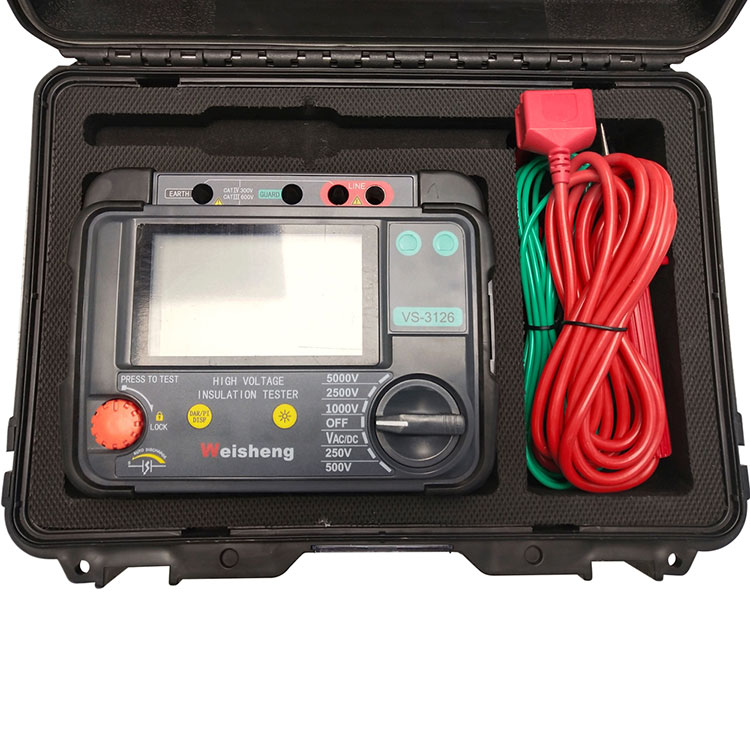

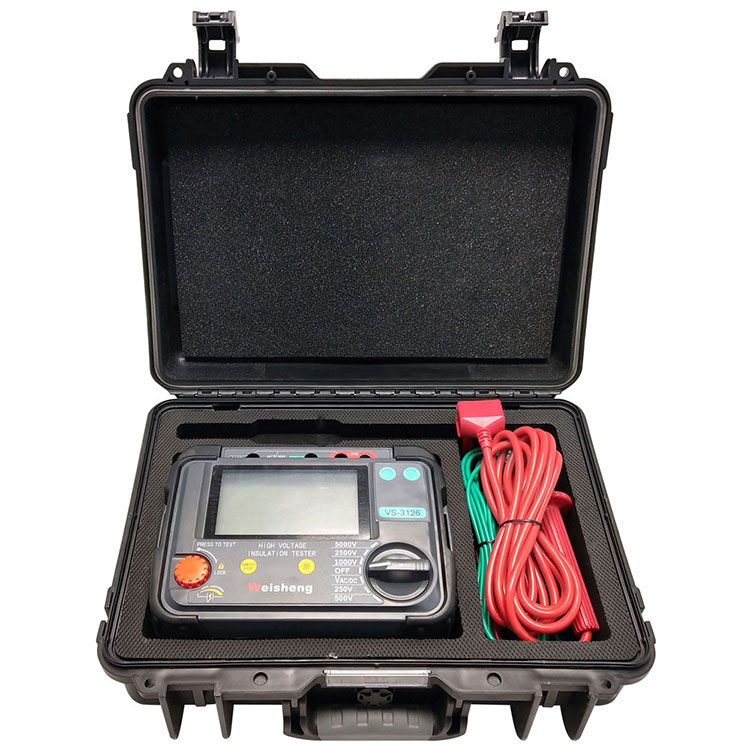

■ 악기 및 리드용 소프트 휴대용 케이스

■ 빠른 시작 및 전체 사용자 가이드

■ 추가적인 안전을 위해 HV 절연 플러그 잠금

■ 터미널 전체의 셔터는 실수로 먼지나 기타 물체가 들어가는 것을 방지합니다.

명세서

절연 범위	0.1MΩ ~ 2TΩ
공칭 테스트 전압	250V, 500V, 1000V, 2500V, 5000V
단자 전압 정확도
	<1000V 0...공칭의 +10% 테스트 전압
	≥1000V 공칭의 0...+5% 테스트 전압
절연 정확도	±5% ±3자리
단락 전류	5인치 ± 0.5
전압계 정확도	±2%rdg±3dgt
전원공급장치	LR6/AA 배터리 8개
작동 온도 범위 및 습도
	- 20°C ~ +45°C
습기	80% 상대습도
보관 온도 범위 및 습도
	-20°C ~ +60°C
안전 보호	절연 Cat III 600V
메모	명시된 환경 제한에 따른 서비스 오류는 본질적인 오류의 두 배입니다.
EMC	IEC 61326-1:2013을 준수합니다.
치수	177mm x 226mm x 100mm
무게	1.9kg(배터리 포함)

VS-3126

VS-3126디지털 절연 시험기작동 전압이 1000V를 초과하고 더 높은 절연 테스트 전압이 필요한 전기 및 산업 테스트 애플리케이션용으로 설계되었습니다.

VS-3126과 달리 VS-3126은 50V, 100V, 250V, 500V, 1000V 및 2500V의 고정 범위 전압을 제공합니다.

작동 전압이 1kV를 초과하는 장비에는 그에 상응하여 더 높은 테스트 전압이 필요합니다. 가장 현대적인 테스트 요구 사항을 완벽하게 준수하기 위해 Weshine은 고품질 제품군을 제공합니다.디지털 절연 시험기1kV 이상의 전압에서. 고전압 테스트의 핵심인 당사의 5/10/15 kV 장치는 최고의 안전성, 편의성 및 휴대성과 함께 최고 수준의 품질 테스트를 제공합니다.

모든 대규모 장비의 완벽한 절연 테스트 기능을 위해 Weshine은 한 단계 더 나아갑니다! 회전 장비에 대한 보편적인 테스트 표준인 IEEE 43-2000은 12kV 이상의 장비에 대한 테스트 전압 권장 사항을 10kV로 높였습니다. 이 표준을 완벽하게 준수하려면 당사의 10kV 모델 단 하나의 테스터를 사용하면 됩니다.

VS-3127

VS-3127디지털 절연 시험기최대 30TΩ의 저항으로 최대 15kV 테스트 전압까지 정확한 절연 저항 측정을 수행할 수 있는 기능을 제공합니다. 저항 측정 정확도는 1MΩ ~ 3TΩ에서 ±5%입니다!

유틸리티 및 서비스 회사를 위한 VS-3127은 유연성과 미래 보장 기능을 갖춘 만능 테스터입니다. Weshine VS-3127은 어디에서나 작동하도록 설계되었습니다.

출력 정격 전압은 최대 7단 기어(250V,500V,1KV,2.5KV,5KV,10KV,15KV)에 도달합니다.

최대 단락 전류 7mA

절연 저항 테스트(IR), 분극 지수 테스트(PI), 유전 흡수율 테스트(DAR). 램프 테스트 모드(RAMP), 필터링된 저항 테스트 모드(FR). *커패시턴스 테스트(Cap.).

전압 모니터 기능, 측정된 전압을 자동으로 모니터링

왜 15KV에서 테스트해야 합니까?

5kV ~ 15kV는 테스트 전류를 3배로 만듭니다. 이는 높은 노이즈가 있을 때 부정적인 테스트 전류를 방지할 수 있습니다.

NETA ATS 2007을 기준으로 35,000V ~ 69,000V의 자산에 대해 15kV가 지정됩니다.

34,500V 이상의 모터는 NETA ATS 2007을 기준으로 15kV에서 테스트해야 합니다.

명세서

절연 범위	0.1MΩ ~ 30TΩ
공칭 테스트 전압	250V, 500V, 1kV, 2.5kV, 5kV, 10kV, 15kV
단자 전압 정확도
	(5%~10%)±10V
절연 정확도	1MΩ ~ 3TΩ, ±5% ±3자리
	≥3TΩ, ±20% ±3자리
단락 전류	± 0.5에서 ≥7
램프 테스트 모드	±2%rdg±3dgt
전원공급장치	사전 설정된 전압의 10% 단계 크기로 테스트하여 사전 설정된 전압까지 승압합니다.
작동 온도 범위 및 습도
	- 20°C ~ +50°C
습기	80% 상대습도
보관 온도 범위 및 습도
	-25°C ~ +65°C
전압 테스트	AC/DC:0V~1000V, 정확도: ±5%rdg±3V
용량 테스트	10nF~25uF, 정확도: ±10%rdg±10nF
현재 테스트	0.01nA~7mA, 정확도: ±5%rdg±0.5nA
안전 보호	절연 Cat III 600V
메모	명시된 환경 제한에 따른 서비스 오류는 본질적인 오류의 두 배입니다.
EMC	IEC 61326-1:2013을 준수합니다.
치수	280mm x 260mm x 160mm
무게	4.9kg(배터리 포함)

선택

Weshine은 특히 전체 범위의 전기 장비를 다루는 데 8년의 경험을 보유하고 있습니다. 현재 Weshine은 다양한 발명품을 개발했습니다.디지털 절연 시험기양식에 표시된 대로 각 단계에 대해:

주문 정보디지털 절연 시험기S
고양이. 아니요.	최대 테스트 전압	최대 테스트 범위	IR/PI/DAR	비탈길	정말로	캡.
VS-3121	2.5kV	100GΩ	√
VS-3121A	5.0kV	20 ~	√
VS-3125	5.0kV	10 ~	√	√	√
VS-3125A	5.0kV	10 ~	√	√	√	√
VS-3126	10.0kV	20 ~	√	√	√
VS-3126A	10.0kV	20 ~	√	√	√	√
VS-3127	15.0kV	30부터	√	√	√	√
