릴레이 회로 테스터

웨샤인릴레이 회로 테스터

Weshine은 최초의 소프트웨어 기반 보호 Weshine을 개발했습니다.릴레이 회로 테스터2013년에는 모든 요구 사항을 충족하기 위해 컴퓨터 제어(포괄적이고 간단한 내장형 터치 스크린 사용자 인터페이스 포함)에서 휴대용 실험실 스타일 수동 테스트 픽스처에 이르기까지 다양한 모델을 계속 제공하고 있습니다. ㅏ릴레이 회로 테스터요구 사항. 계전기 테스트 솔루션은 소프트웨어가 별도로 청구되는 경우 비용이 많이 들 수 있지만 Weshine 솔루션을 사용하면 대부분의 계전기를 테스트하는 데 필요한 소프트웨어가 테스트 세트에 포함되므로 추가 비용이 발생하지 않습니다.

계전기 제조 및 1차 주입 테스트 솔루션에 대한 당사의 풍부한 유산은 회사의 광범위한 계전기 테스트 경험의 혜택을 받습니다. 이 경험은 또한 당사의 글로벌 지원 시스템의 성공을 주도합니다. 귀하가 어디에 있든 도움을 드리기 위해 여기 있습니다!

1. 현장 테스트의 모든 요구 사항을 충족합니다.릴레이 회로 테스터표준 6상 전압, 6상 전류 출력, 전압 125V/상, 전류 30A/상, 병렬 6상은 최대 180A까지 가능합니다. 디지털 신호 프로세서 마이크로컴퓨터. 기존 계전기 및 보호 장치를 테스트할 뿐만 아니라 변압기 차동 보호 및 전송 장비용으로 특수한 최신 마이크로 컴퓨터 계전기도 테스트합니다.

2. 모든 기술 지표는 표준 DL/T624-1997: 릴레이 컴퓨터 테스트 장치의 기술 조건을 완전히 충족합니다.

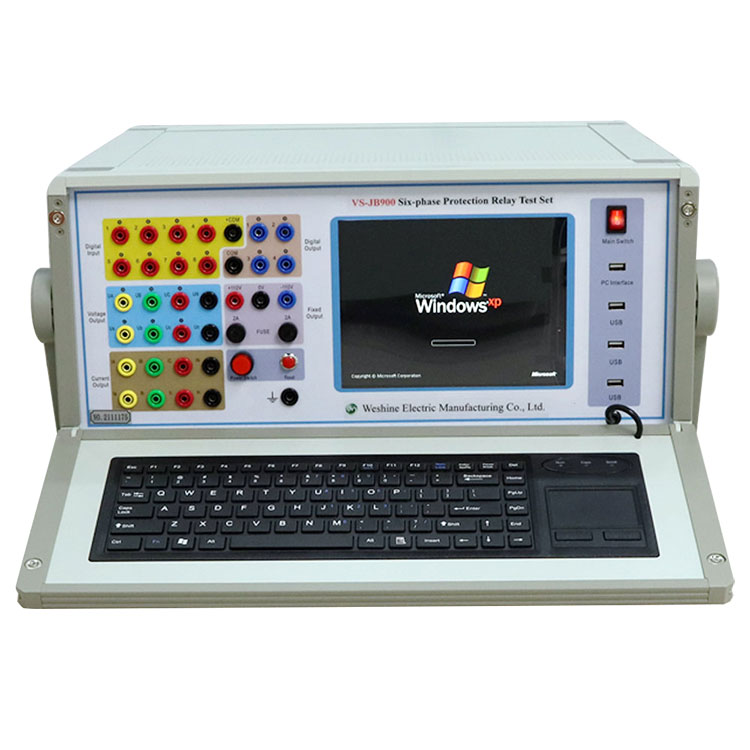

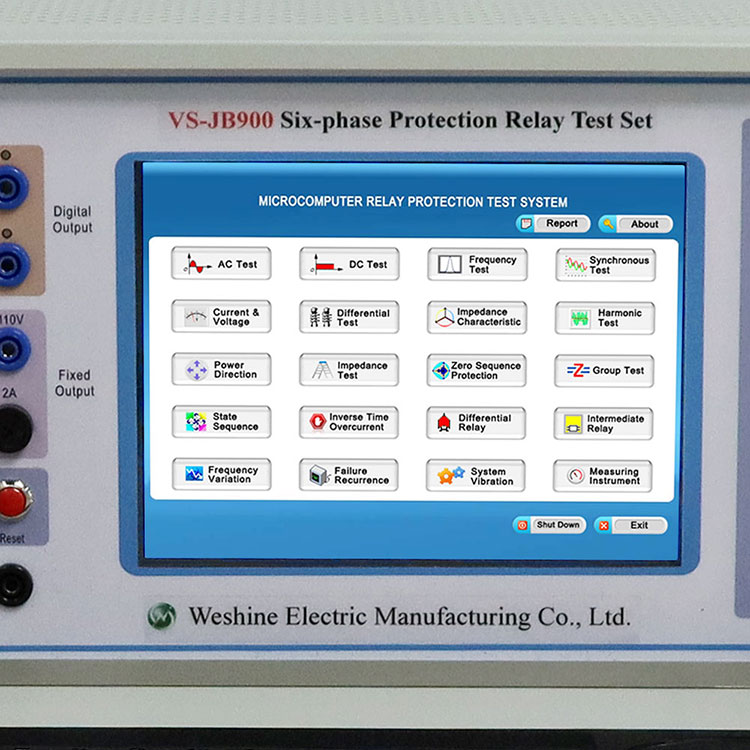

3. 클래식 Windows XP 운영 인터페이스, 친숙한 인간-기계 인터페이스, 쉽고 빠르게 운영할 수 있습니다. 고성능 임베디드 산업용 제어 컴퓨터와 풍부한 시각 정보를 제공하는 8.4인치 해상도의 800 × 600 TFT 트루 컬러 디스플레이에는 현재 작업 조건과 모든 종류의 도움말 정보가 포함됩니다.

4. Windows XP 시스템에는 복원 기능이 있습니다. 불법 종료 또는 오작동 등으로 인한 시스템 충돌을 방지합니다.

5. 초박형 산업용 키보드와 광마우스를 장착하여 일반 PC와 동일하게 키보드나 마우스를 사용하여 다양한 작업을 완료합니다.

6. 메인 제어 보드는 DSP FPGA 아키텍처, 16비트 DAC 출력으로 고밀도 사인파 2000 포인트를 기본파로 생성하여 파동 품질과 테스트 장비의 정확도를 크게 향상시킵니다.

7. 고 충실도 선형 증폭기 사용. 둘 다 저전류의 정확성을 보장할 뿐만 아니라 고전류의 안정성도 보장합니다.

8. USB는 사용하기 쉬운 어댑터 케이블 없이 PC와 직접 연결됩니다.

9. 노트북 컴퓨터에 연결할 수 있습니다(옵션). 노트북 컴퓨터와 산업용 기계는 동일한 소프트웨어를 사용하므로 작동 방법을 다시 배울 필요가 없습니다.

10. 출력 전압 110V(1A), 220V(0.6A)의 별도 DC 보조 전압원으로 DC 전원을 필요로 하는 릴레이 또는 보호 장치를 제공합니다.

11. 자체 교정 기능이 있는 소프트웨어는 케이스를 연 후 릴레이를 조정하여 정확도를 교정하는 것을 방지하여 정확도의 안정성을 크게 향상시킵니다.

웨샤인릴레이 회로 테스터매개변수(사양)

1. AC 전류원

전류 범위: 6x(0~30A)/위상, 정확도 0.5%.

6상 병렬 전류 출력: 180A

허용된 오랜 시간 동안 위상 전류 작동 값: 10A

전력: 300VA/위상

병렬 6상 최대 출력 전력: 900VA

병렬 6단계 최대 허용 작업 시간: 10S

주파수 범위: 0~1000Hz; 정확도: 0.001Hz

고조파 시간: 2~20; 단계: 0--360°; 정확도: 0.1°

2. DC 전류 소스

전류 범위: 20A/위상, 전력: 300VA/위상, 정확도:0.5%

3. AC 전압원

위상 전압 출력: 6x( 0~125V)/위상, 정확도: 0.5%

라인 전압 출력: 0~250V

상전압/선간전압 출력 전력: 70VA / 100VA

주파수 범위: 0~1000Hz 정확도: 0.001Hz

고조파 시간: 2~20; 단계: 0--360°; 정확도: 0.1°

4. DC 전압원

위상 전압 출력 범위: 0ï½±150V

라인 전압 출력 범위: 0ï½±300V

상전압/선간전압 출력 전력: 90VA / 180VA

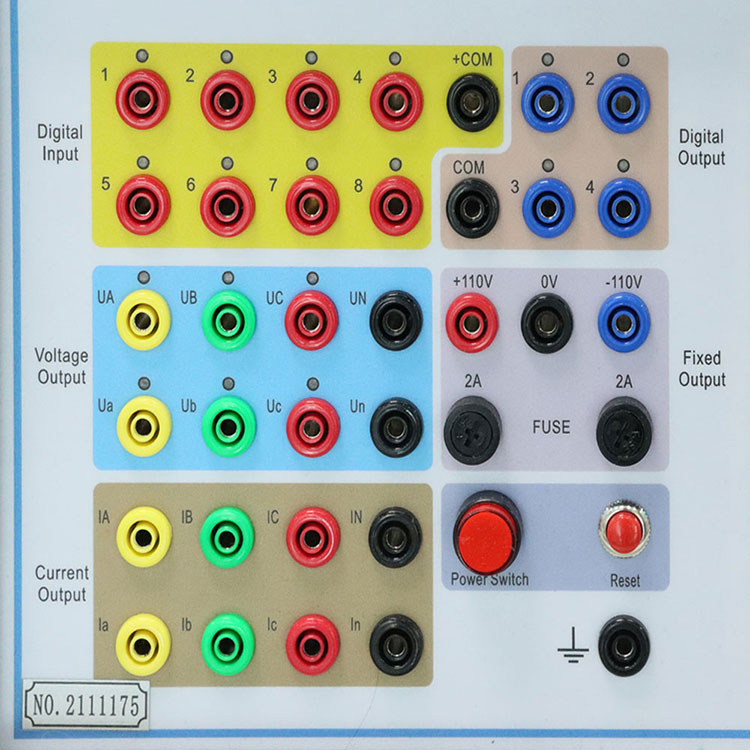

5. 스위치 단자

스위치 입력 단자: 8쌍

무접점: 장치 내부의 1-20mA, 24V 활성 출력.

전위 반전: 0--6V DC 저수준

스위치 출력 단자: 4쌍, 무접점, 파열 용량: 110V/2A, 220V/1A

6. 시간 측정 범위

범위: 1ms-9999s; 정확도: 1ms

7. 차원

크기: 455(mm)×530(mm)×220(mm)

무게: 30Kg.

8. 힘

AC220V±10%

선택

Weshine은 특히 전체 범위의 전기 장비를 다루는 데 8년의 경험을 가지고 있습니다. 현재 Weshine은 다양한릴레이 회로 테스터다음과 같은 형식으로 표시됩니다.

공급망 문제 기반: 현재 가격 및 리드 타임에 대해서는 선호하는 공인 Weshine 대리점에 문의하십시오.

품질 인증서

우리는 항상 우리 회사의 모든 성공이 우리가 제공하는 제품의 품질과 직접적인 관련이 있다고 믿습니다.릴레이 회로 테스터ISO9001, ISO14000:14001 지침 및 엄격한 품질 관리 시스템에 지정된 최고 품질 요구 사항을 충족합니다.
