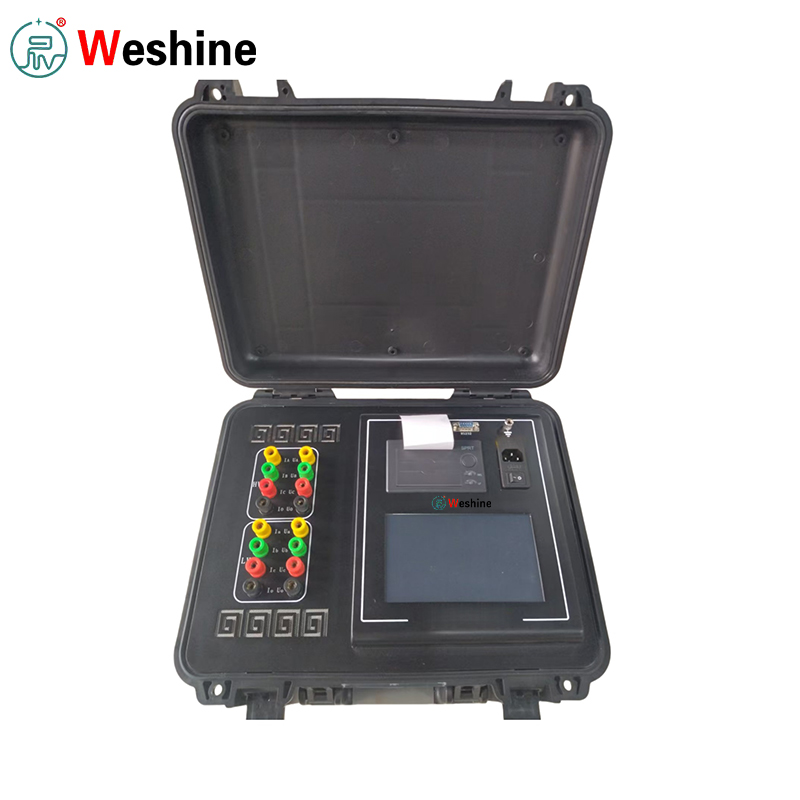

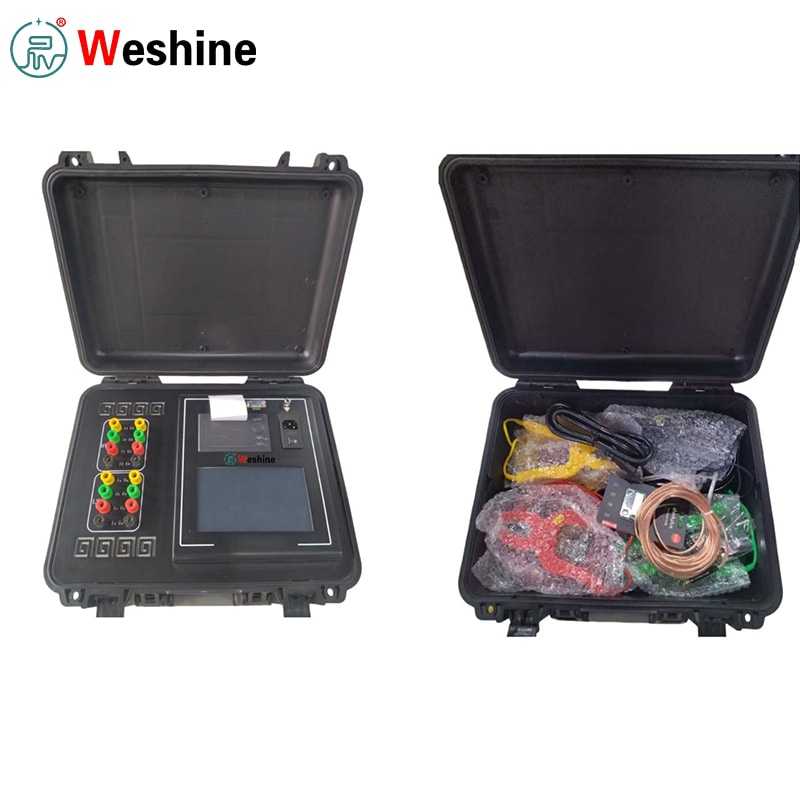

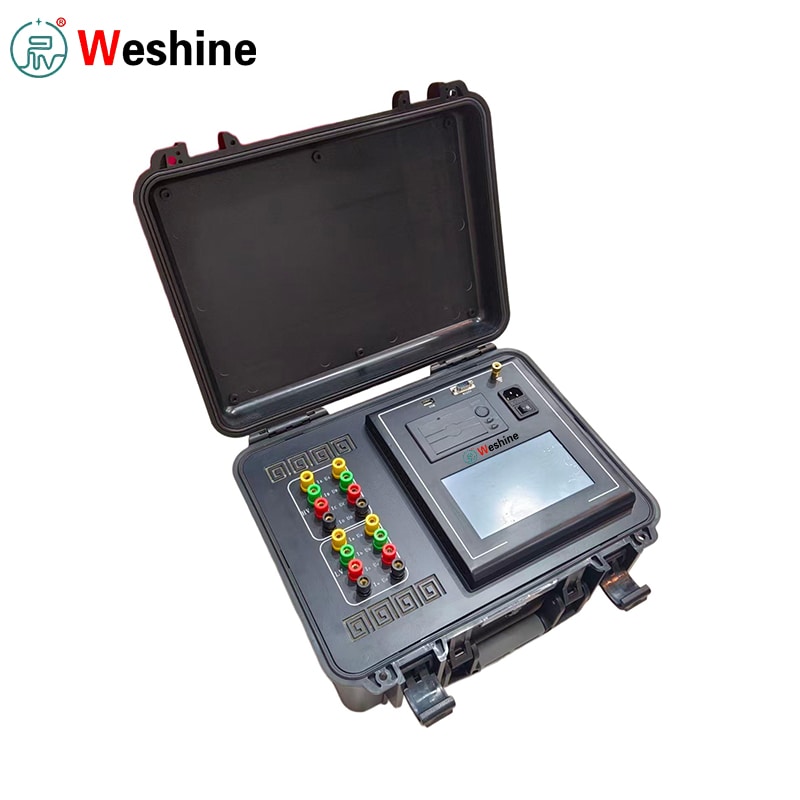

변압기 DC 저항 및 회전율 2 In 1 테스터

중국의 전문 제조업체인 Weshine은 전력 변압기에 대한 두 가지 핵심 검증 절차인 권선 DC 저항 테스트와 권선비 테스트를 수행하는 고품질 변압기 DC 저항 및 권선비 2 In 1 테스터를 제공합니다.

● DC 저항 점검:불량한 접점, 권선 내부 결함, 탭 절환기 오작동, 느슨한 연결 및 불균형한 상간 저항.

● 회전율 테스트:실제 변압기 비율, 탭 위치 및 벡터 그룹이 명판 및 설계 사양과 일치하는지 확인합니다.

이는 단일 장비 내에 두 가지 중요한 테스트 기능을 모두 통합합니다. 현장 직원은 더 이상 두 개의 개별 테스터를 운반할 필요가 없습니다. 고전압 및 저전압 테스트 리드를 연결하면 반복적인 배선 변경 없이 여러 테스트 항목을 완료할 수 있습니다.

DC 저항 측정

DC 저항 측정의 경우 자동 자화와 함께 3상 동시 테스트가 가능합니다.

● 중성점이 있는 스타 구성 권선의 경우 A0, B0 및 C0 위상 저항을 동시에 캡처하여 전체 테스트 주기를 단축할 수 있습니다.

● 내부 델타 연결이 있는 3상 5림 변압기를 테스트할 때 내장된 자동 여기 모드는 저전압 측의 테스트 효율성을 더욱 높여줍니다.

테스트 결과 및 보호

고전압, 중전압, 저전압 권선에 대한 테스트 결과를 현장에서 직접 표시하고 인쇄할 수 있습니다.

● 3상 저항 불균형을 자동으로 계산합니다.

● 정격 온도로 변환된 저항 판독값을 출력합니다.

● 감사 준비가 완료된 완전한 변압기 테스트 기록을 제공합니다.

● 포괄적인 역기전력 보호 기능은 DC 저항 방전 및 테스트 리드 취급 중에 작업자를 보호합니다.

회전율 측정

권선비 측정 시 변압기 DC 저항 및 권선비 2 in 1 테스터는 단상 및 자동 3상 권선 테스트를 모두 지원합니다.

● 운영자는 해당 변압기 연결 그룹을 선택합니다.

● AB, BC 및 CA 단계 전반에 걸쳐 비율 값, 비율 오류 및 연결 그룹 매개변수를 측정합니다.

● 단상 권선비 측정은 공식 매뉴얼에 기록된 대로 약 15초 안에 완료될 수 있습니다.

운영 및 데이터 관리

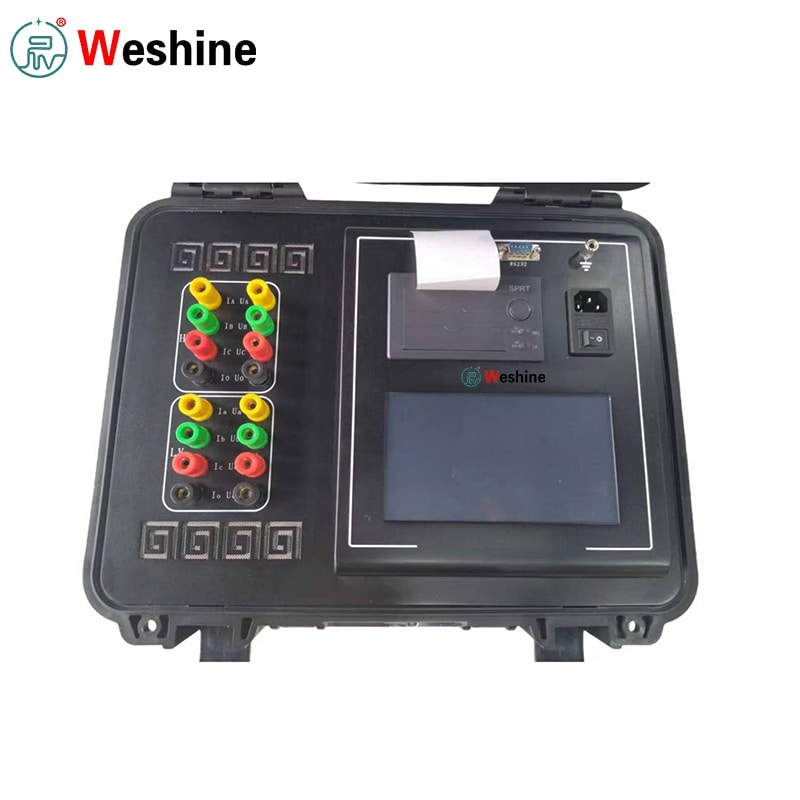

사용자 상호 작용은 7인치 컬러 터치 LCD에서 실행되며 이중 언어 중국어-영어 화면 프롬프트가 표시됩니다.

● 내장된 마이크로 프린터를 통해 테스트 보고서를 즉시 생성할 수 있습니다.

● 모든 데이터 세트는 USB 플래시 드라이브에 저장하고 테스트 날짜 및 변압기 일련 번호별로 구성할 수 있습니다.

● 하드웨어 통신 옵션에는 격리된 RS232, Bluetooth 및 내부 RS485 버스 인터페이스가 포함됩니다.

기술적인 매개변수

제품 가이드

변압기 DC 저항 및 권선비 2 in 1 테스터를 작동하기 전에 대상 변압기의 전원이 완전히 차단되고 안전하게 방전되었으며 적절하게 접지되었는지 확인하십시오. 테스트 클립을 부착하기 전에 항상 장비 보호 접지 단자를 연결하십시오.

DC 저항 테스트의 경우 고전압 및 저전압 전류 전위 클립을 해당 변압기 부싱에 연결합니다. 2권선 변압기의 경우 배선 회로도에 따라 단자 A, B, C, O 및 a, b, c, o를 배선합니다. 단상 변압기의 경우 다이어그램에 따라 관련 하이 측 및 로우 측 터미널을 연결합니다. AC 220V 공급 장치로 테스터의 전원을 켭니다. 터치스크린 메뉴를 탐색하여 변압기 ID, 권선 재료, 테스트 모드, 전류 범위, 권선 매개변수 및 온도 변환 설정을 입력한 다음 DC 저항 또는 권선비 측정을 시작합니다.

권선비 테스트를 실행할 때 정확한 연결 그룹과 탭 절환기 정보를 선택하여 정확한 비율, 오류 및 벡터 그룹 출력을 보장하십시오. 역극성 연결, 단락 상태 또는 배선 결함이 감지되면 즉시 테스트를 중단하고 작업을 재개하기 전에 모든 테스트 리드를 검사하십시오. 테스트가 완료되면 화면의 판독값을 검토합니다. 필요한 경우 하드카피 보고서를 인쇄하고, 기록을 내부에 저장하거나, 나중에 보고서를 편집할 수 있도록 데이터세트를 USB 플래시 드라이브로 내보냅니다.

특징

1, 하나의 장비에서 변압기 DC 저항 및 권선비 테스트를 지원합니다.

2, 3상 DC 저항을 동시에 측정합니다.

3、변압기 비율, 비율 오류 및 벡터 그룹을 측정합니다.

4, DC 저항 테스트를 위한 자동 자화를 제공합니다.

5、내부 델타 연결 3상 5림 변압기에 자동 여자 방법을 제공합니다.

6、3상 저항 불균형을 자동으로 계산합니다.

7, 고전압, 중전압 및 저전압 권선 테스트 데이터를 표시하고 인쇄합니다.

8、정격 온도로 변환된 저항 값을 계산합니다.

9, 단상 및 3상 변압기 비율 측정을 지원합니다.

10, 비율 테스트 중에 고전압 및 저전압 역방향 연결을 감지합니다.

11, 비율 테스트 중에 변압기 단락 및 턴 간 단락 조건을 감지합니다.

12、포괄적인 역기전력 보호 기능이 포함되어 있습니다.

13、7인치 컬러 터치스크린 작동을 제공합니다.

14、현장 테스트 보고서용 마이크로 프린터가 내장되어 있습니다.

15、외부 데이터 백업을 위한 USB 저장소를 지원합니다.

16、격리된 RS232 통신과 Bluetooth 통신을 제공합니다.

17、중국어 및 영어 메뉴 프롬프트가 포함됩니다.

응용 시나리오

변압기 DC 저항 및 권선비 2 in 1 테스터는 권선 DC 저항, 위상 불균형, 권선비 오류 및 벡터 그룹의 선적 전 검증을 위해 변압기 제조업체에 제공됩니다. 하나의 단일 장치는 두 가지 필수 공장 테스트 요구 사항을 충족하고 생산 팀의 장비 준비 및 테스트 문서화 작업 흐름을 단순화합니다.

전력 유틸리티 및 변전소 운영자의 경우 이 진단 테스터는 새 장치 설치, 인수 승인, 예정된 유지 관리 및 오류 문제 해결에 적용됩니다. 권선 저항 데이터는 잠재적인 탭 절환기 접점 마모와 비정상적인 위상 저항 편차를 노출합니다. 회전율 결과는 탭 위치와 연결 그룹 정확성을 검증합니다.

변압기 수리 작업장 내에서 기술자는 이 테스터를 사용하여 되감기, 건조 처리 또는 탭 절환기 정밀 검사 후 권선 상태를 평가합니다. 수리 전 및 수리 후 저항 및 권선비 데이터 세트를 비교하여 변압기가 허용 가능한 작동 상태로 돌아가는지 확인할 수 있습니다.

현장 시운전 직원의 경우 올인원 설계로 현장으로 운송되는 테스트 장비의 양이 줄어듭니다. 내장된 인쇄, USB 보관 및 변환기 ID 기반 데이터 정렬을 통해 프로젝트 승인 문서 및 최종 고객 결과물에 대한 잘 구조화된 기록을 생성합니다.

응용

변압기 DC 저항 및 권선비 2-in-1 TTR 테스터는 변압기 OEM, 전력 유틸리티 운영자, 변전소 유지 관리 직원, 전기 시운전 계약자, 변압기 수리 작업장, 산업 전력 부서 및 고전압 테스트 서비스 제공업체에서 널리 채택하고 있습니다.

일반적인 테스트 대상에는 전력 변압기, 배전 변압기, 단상 및 3상 변압기, 2권선 및 3권선 변압기, 스타 연결 권선, 델타 연결 권선, 부하시 탭 변환 변압기, 계기 상호 인덕터, 발전기, 전기 모터 및 기타 저저항 권선 장비가 포함됩니다.

해외 SEO 및 B2B 소싱에 대한 일반적인 업계 검색 별칭: 변압기 진단 테스터, DC 권선 저항 테스터, 변압기 권선비 테스터, 변압기 TTR 테스터, 변압기 비율 및 권선 저항 테스터, 변압기 벡터 그룹 테스터, 변압기 유지 관리 테스트 장비.

고객 사례

한 변압기 유지 관리 계약자는 변전소 정전 기간 동안 더 효율적인 배전 변압기 테스트가 필요했습니다. 이전에는 현장 직원이 별도의 DC 저항 테스터와 권선비 테스터를 운영했기 때문에 배선 변경이 자주 반복되고 모든 변압기 장치에 대한 기록 유지가 중단되었습니다.

변압기 DC 저항 및 권선비 2 in 1 테스터 올인원 테스터를 배포하면 권선 DC 저항과 권선비 및 벡터 그룹 테스트를 하나의 장비로 완료할 수 있습니다. 적절한 접지 및 리드 설치 후 기술자는 3상 권선 저항 판독값을 캡처하고 위상 균형을 평가한 다음 테스트 케이블을 다시 라우팅하지 않고도 권선비 및 벡터 그룹 검사를 진행합니다.

한 번의 유지 관리 할당 중에 DC 저항 출력이 특정 탭 위치에서 비정상적인 위상 편차를 표시했습니다. 그런 다음 팀은 통합 TTR 기능을 활용하여 탭 설정과 연결 그룹을 교차 점검하고 탭 절환기 접촉 결함의 근본 원인을 찾아냈습니다. 인쇄된 하드 카피와 USB에 저장된 디지털 기록이 공식 유지 관리 보고서에 직접 추가되었습니다.

이 결합 테스터를 채택하면 현장 설정 노동 시간이 줄어들고 교차 테스트 데이터 일관성이 향상되며 현장 서비스 기술자를 위한 전반적인 변압기 검사 작업 흐름이 원활해졌습니다.

FAQ

Q1: 이 테스터는 무엇을 위해 사용됩니까?

A1: 변압기 권선비 및 벡터 그룹 검증과 함께 변압기 권선 DC 저항 측정을 수행합니다.

Q2: 이 테스터는 3상 저항을 동시에 테스트할 수 있습니까?

A2: 그렇습니다. 동시 3상 DC 저항 테스트를 지원하며 10A, 5A 및 1A 선택 가능 전류 범위를 제공합니다.

Q3: 최대 DC 저항 테스트 전류는 얼마입니까?

A3: 개별 위상 DC 저항 테스트의 경우 최대 테스트 전류는 20A에 이릅니다.

Q4: DC 저항 측정 정확도는 무엇입니까?

A4: 공식 매뉴얼에서는 0.1μΩ 판독 분해능으로 클래스 0.2 측정 정확도를 지정합니다.

Q5: 변압비 측정 범위는 무엇입니까?

A5: 회전율 측정 범위는 1부터 10000까지입니다.

Q6: 변압기 벡터 그룹을 측정할 수 있습니까?

답변 6: 그렇습니다. 이는 사용자 문서에 나열된 YY, YD, DD 및 DY를 포함한 일반적인 구성을 지원하는 변압기 연결 그룹을 식별합니다.

Q7: 비율 테스트는 얼마나 빨리 진행되나요?

A7: 제품 설명서에 따르면 단상 권선비 테스트는 약 15초 내에 완료될 수 있습니다.

Q8: 데이터 인쇄 및 내보내기를 지원합니까?

A8: 그렇습니다. 이 테스터에는 외부 테스트 결과 보관을 위한 내장형 마이크로 프린터와 USB 저장소가 함께 제공됩니다.

Q9: 어떤 통신 인터페이스가 포함되어 있나요?

A9: 하드웨어 인터페이스에는 격리된 RS232, Bluetooth 및 내부 RS485 버스 통신이 포함되어 있습니다.

Q10: 어떤 안전 보호 장치가 포함되어 있나요?

A10: 보호 메커니즘에는 DC 저항 테스트를 위한 역기전력 보호 장치, 고저전압 역방향 연결 감지, 비율 측정 중 단락 및 턴 간 오류 경보가 포함됩니다.

웨샤인의 장점

Weshine Electric은 유틸리티, 변압기 제조업체, 변전소, 현장 계약자, 수리 작업장 및 산업 유지 관리 팀을 위한 전문 변압기 테스트 장비 및 전기 진단 장비를 공급합니다.

이 테스터 변압기 DC 저항 및 권선비 2-in-1 TTR 테스터의 경우 Weshine은 모델 선택 상담, 실제 테스트 방법 안내, 기술 매개변수 확인, 프로젝트 준비 문서 및 완전한 애프터 서비스를 통해 글로벌 고객을 지원합니다.

변압기 테스트에는 DC 저항 측정 후 오류 없는 배선, 안정적인 저저항 획득, 정확한 비율 검증 및 엄격한 위험 제어가 필요합니다. 이 테스터는 터치스크린 작동, 자동 계산, 현장 인쇄, 다중 모드 데이터 저장 및 다양한 통신 기능을 갖춘 두 가지 필수 변압기 검사 작업 흐름을 하나의 하드웨어 장치에 통합합니다.

웨샤인을 선택하는 이유

• 고성능 변압기 진단 테스트 장비를 공장에 직접 공급

• 사전 판매 기술 상담 및 판매 후 글로벌 기술 지원

• 전력 유틸리티, 테스트 계약업체 및 유지보수 서비스 제공업체를 위한 맞춤형 솔루션

• 국제 입찰, 현장 시운전 및 장비 재판매 파트너를 지원하는 풍부한 프로젝트 경험

해외 최종 사용자 및 유통업체를 위해 Weshine은 변압기 유지 관리 작업, 변전소 시운전, 공장 승인 테스트, 입찰 준비 및 운영자 교육을 위한 전체 제품 문서 및 애플리케이션 지원을 제공합니다. 이 테스터는 현장 및 작업장 배포용으로 제작된 실용적인 올인원 변압기 테스터입니다.
