변압기 회전율 측정기
  • 변압기 회전율 측정기변압기 회전율 측정기
  • 변압기 회전율 측정기변압기 회전율 측정기
  • 변압기 회전율 측정기변압기 회전율 측정기
  • 변압기 회전율 측정기변압기 회전율 측정기
  • 변압기 회전율 측정기변압기 회전율 측정기
  • 변압기 회전율 측정기변압기 회전율 측정기

변압기 회전율 측정기

Weshine®은 CE 인증서, 높은 품질 및 정확성을 갖춘 변압기 회전비 측정기를 테스트하기 위한 회전비 테스터를 발명했으며 국가 표준에 따라 발명 및 생산되었으며 완전한 전기 테스트 솔루션을 사용할 수 있습니다. Weshine의 Transformer Turns Ratio Meter를 테스트하기 위한 Turns Ratio Tester에 대한 자세한 내용은 당사에 문의하십시오!

문의 보내기    PDF 다운로드

제품 설명


웨샤인



변압기의 변압비는 1차 권선의 권수를 2차 권선의 권수로 나눈 값과 같습니다. 변압기 비율은 변압기의 원하는 성능과 2차 권선에 필요한 해당 전압을 제공합니다.



2차 전압이 1차 전압보다 낮아야 하는 경우(강압 변압기) 2차 권선은 1차 권선보다 적은 권선을 가져야 하며 승압 변압기의 경우 그 반대도 마찬가지입니다. 변압기의 비율이 전압을 낮추면 전류가 증가하고 그 반대도 마찬가지입니다. 따라서 이상적인 변압기의 전압과 전류 비율은 변압 비율과 직접적인 관련이 있습니다.



안타깝게도 변압기는 완벽하지 않습니다. 실제 변압기에서는 변압기의 철심(히스테리시스 및 와류 손실) 및 구리와 같은 다양한 전기 손실로 인해 전압 또는 전류 비율이 변압기의 물리적 비율과 일치하지 않을 수 있습니다. 손실(1차 권선 및 2차 권선의 저항으로 인해); 따라서 제조업체는 전체 부하에서 최대 효율, 95% 이상의 전력 변환을 위해 이러한 손실을 최소화하도록 변압기를 설계하려고 합니다. 따라서 변압기 전압 비율/권선 비율에서 5% 이하의 차이를 제공합니다.



Weshine은 측정을 위해 변압기 권선비 테스트 또는 TTR 테스트를 발명했습니다.변압기 회전율 측정기변압기가 1차 권선과 2차 권선의 비율이 올바른지 확인합니다. 이 테스트를 올바르게 사용하면 탭 절환기 성능, 단락된 권선, 열린 권선, 잘못된 권선 연결 및 변압기 내부의 기타 결함을 식별하는 데 도움이 될 수 있습니다. Weshine의 TTR 테스터 제품군은 일부 변압기 테스트의 열악한 조건을 견딜 수 있도록 견고합니다. 이 범위에는 테스트를 단순화하고 속도를 높이는 다양한 기능과 3상 TTR 테스터, PT 및 CT TTR 테스터가 포함됩니다.

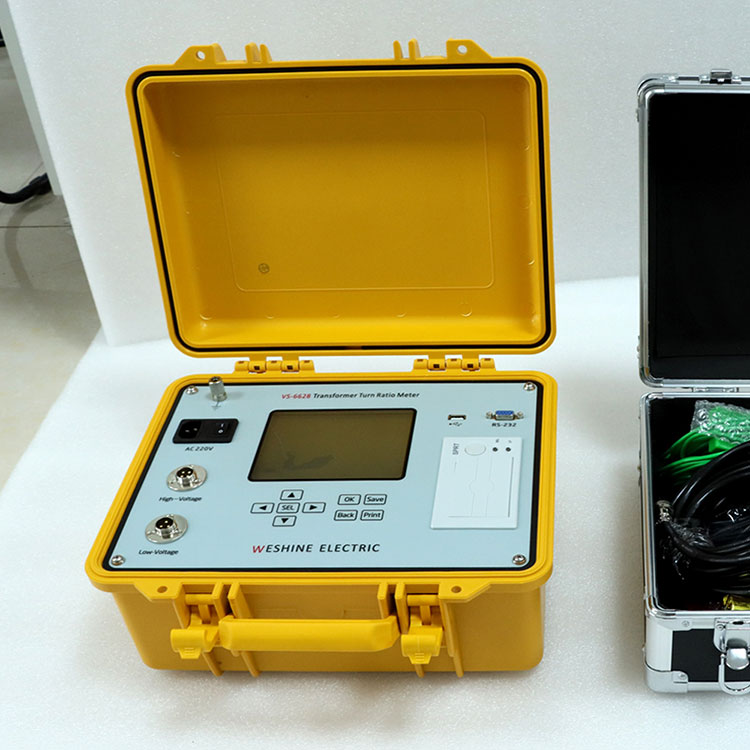

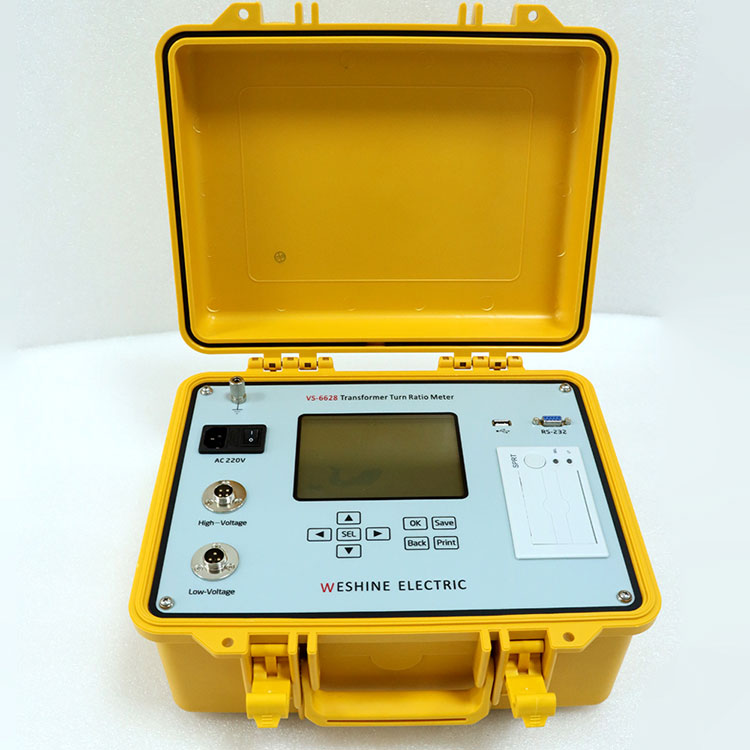

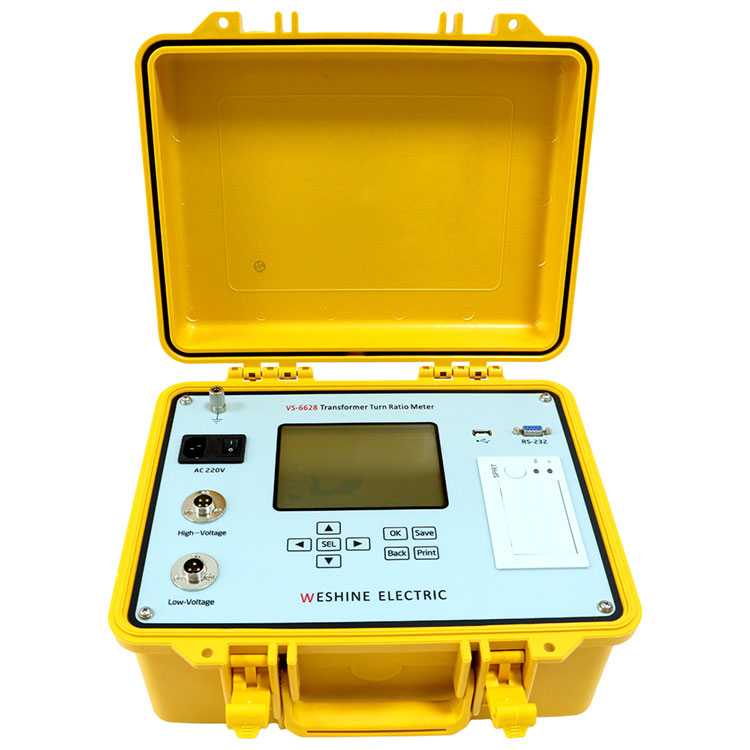

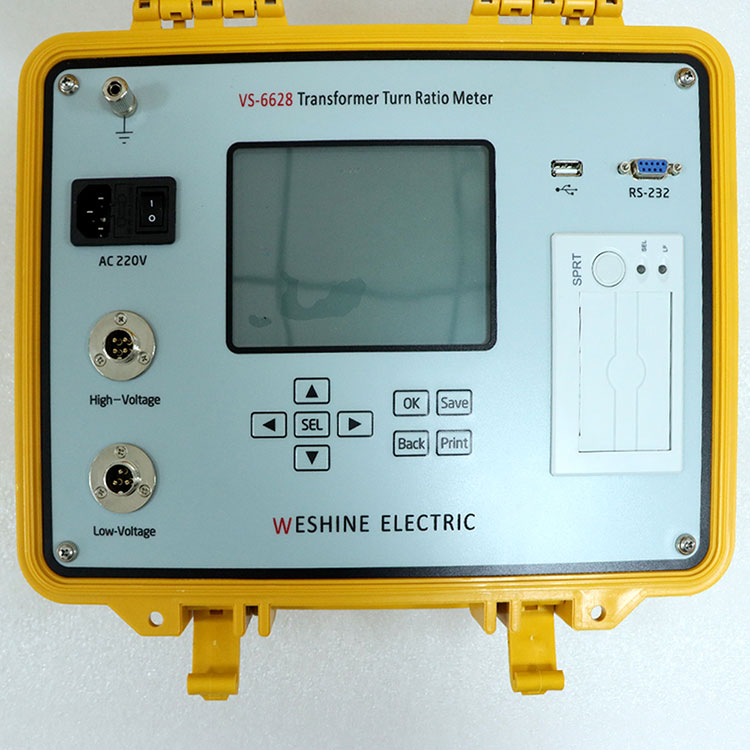

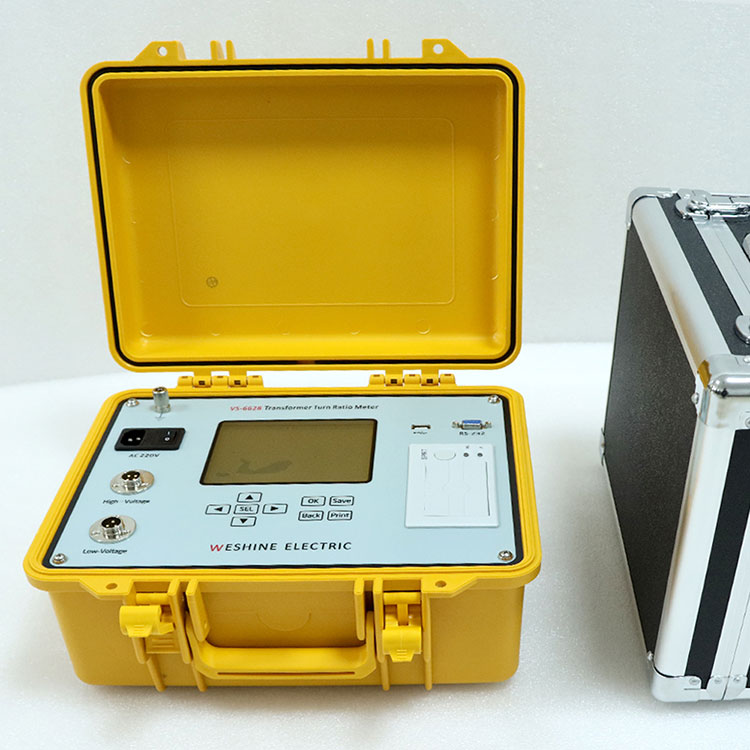

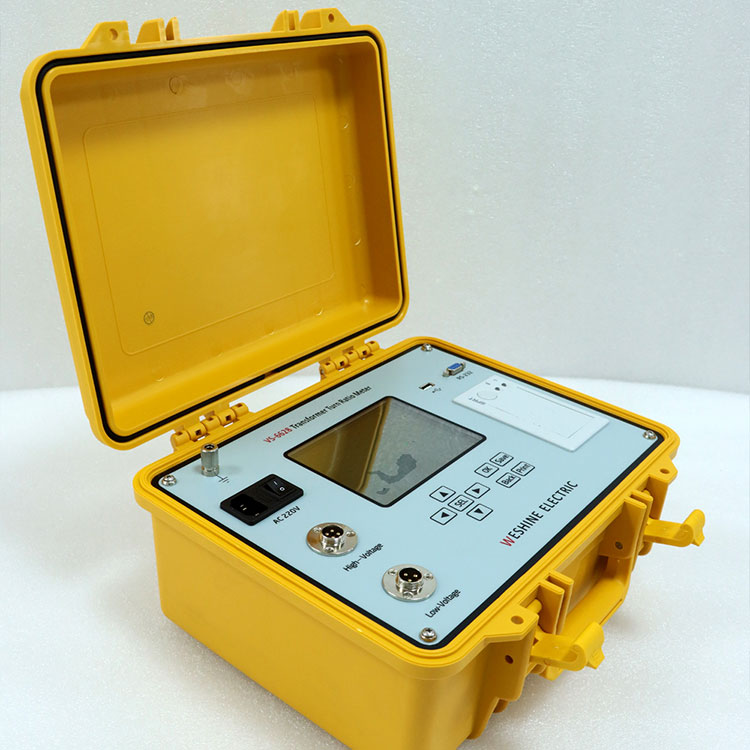

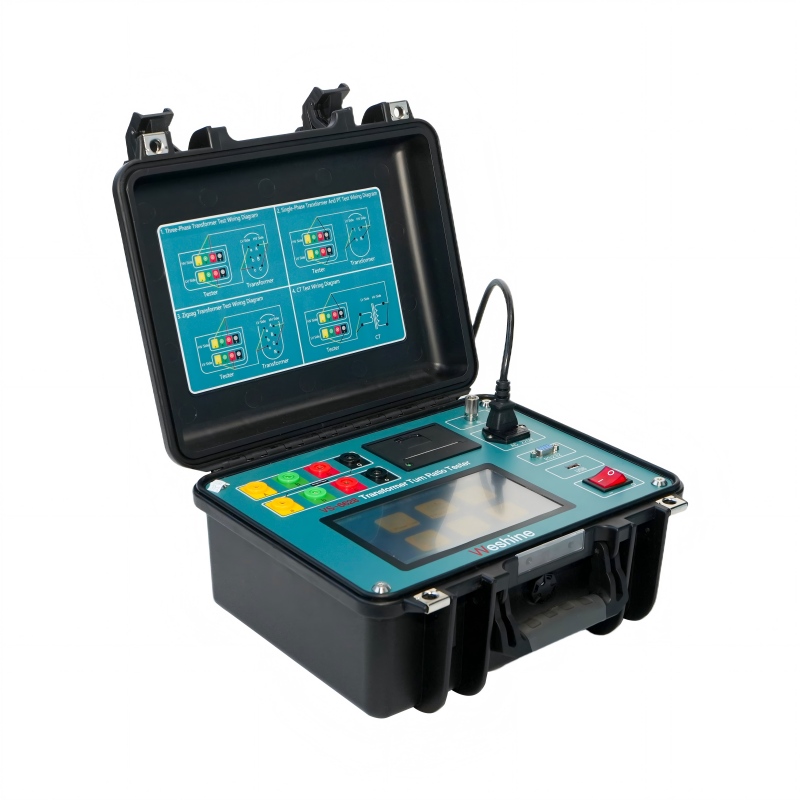

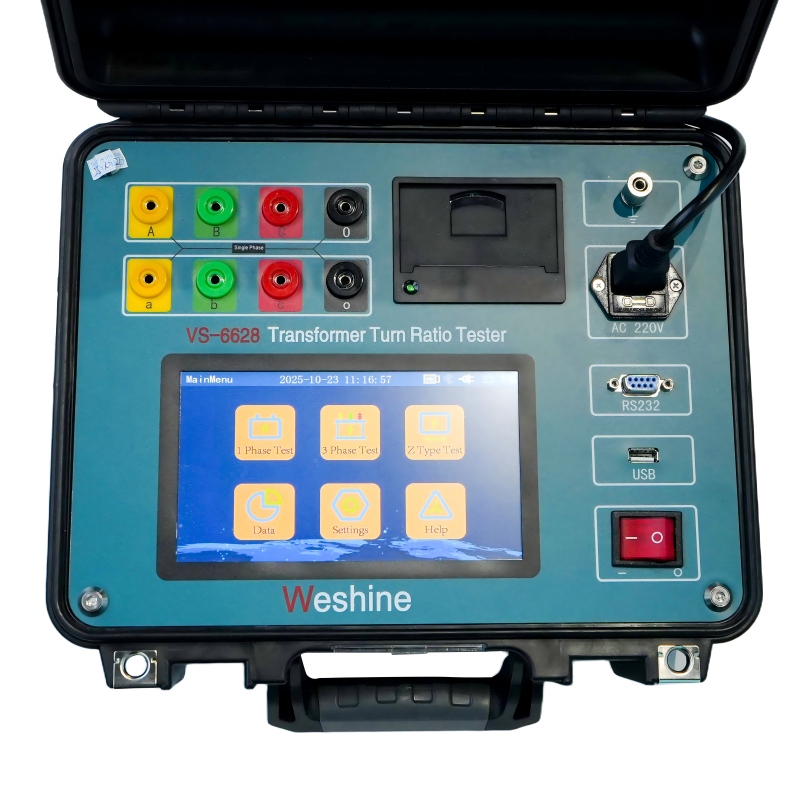

VS-6628 시리즈 3상 변압기 권선비 테스트 세트는 변전소 또는 제조 환경에서 전력, 계기 및 배전 변압기의 권선비를 측정하도록 설계되었습니다. 견고하고 견고한 설계 덕분에 이 기기는 다양한 열악한 환경에서 사용하기에 매우 적합합니다. 당사의 리드는 추운 날씨에 필요한 유연성을 제공하도록 특별히 설계되었습니다.



그러나 변압기는 수명 기간 동안 전기 및 기계적으로 다양한 스트레스와 변화를 받기 때문에 변압기를 사용하기 전과 다양한 유지 보수 일정 중에 변압기의 올바른 권선비를 확인해야 합니다. 여기에 변압기 권선비 테스터가 있습니다. 따라서 다양한 변압기 권선비 테스트 키트(TTR 장치)를 사용하여 측정한 권선비에는 변압기에 일반적으로 존재하는 손실이 포함되어 있어 물리적 권선 수와 다른 권선비가 발생하지만 제조업체와 사용자가 예상하는 실제 전압 비율을 반영하거나 진정한 변압기 전원 변압기의 비율.



웨샤인



제품 정보

상품명

변압기 회전율 측정기 테스트용 권선비 테스터

모델 번호

VS-6628

테스트 범위

0.9 ~ 10000

정확성

0.2%

인증서

세륨; EMC; LVD; ISO;

일반적인 애플리케이션

권선비, 위상 변위 및 극성을 테스트합니다.

식별에 도움




치수

345 x 295 x 175mm

무게

5kg



선택


Weshine은 특히 전체 범위의 전기 장비를 다루는 데 8년의 경험을 가지고 있습니다. 현재 Weshine은 테스트를 위한 다양한 권선비 테스터를 발명했습니다.변압기 회전율 측정기다음과 같은 형식으로 표시됩니다.



테스트용 회전율 테스터 주문 정보변압기 회전율 측정기

고양이. 아니.

테스트 범위

정확성

해결

치수
(mm)

무게
(킬로그램)

VS-6628

0.9 ~ 10000

0.2%

0.0001분

345×295×175

5

VS-6629

0.9 ~ 10000

0.1%(0.9~500)
0.2%(500~3000)

0.3%(3000~10000)

0.9ï½9.9999ü0.0001ü

10ï½99.999ü0.001ü

100ï½999.99ü0.01ü

1000ï½9999.9ï¼0.1ü

10000 이상 1

325×225×125

3.8

VS-6630

0.9 ~ 10000

0.1%(0.9~2000)

0.3%(2000~10000)

0.0001분

360x280x160

6

VS-6628T

0.8 ~ 10000

0.1%(0.8~3000)
0.2%(3000~10000)

0.0001분

320x240x130

3

VS-6628A

0.9 ~ 10000

0.1%(0.9~500)
0.2%(500~3000)

0.3%(3000~10000)

0.9ï½9.9999ü0.0001ü

10ï½99.999ü0.001ü

100ï½999.99ü0.01ü

1000ï½9999.9ï¼0.1ü

10000 이상 1

246x156x62

1.7

공급망 문제 기반: 현재 가격 및 리드 타임에 대해서는 선호하는 공인 Weshine 대리점에 문의하십시오.



품질 인증서


우리는 항상 우리 회사의 모든 성공이 우리가 제공하는 제품의 품질과 직접적인 관련이 있다고 믿습니다. 테스트용 회전율 테스터변압기 회전율 측정기ISO9001, ISO14000:14001 지침 및 엄격한 품질 관리 시스템에 지정된 최고 품질 요구 사항을 충족합니다.
