제품 설명

변압기 권선비 테스트를 위한 Weshine® 권선비 테스터

변압기의 변압비는 1차 권선의 감은 수를 2차 권선의 감은 수로 나눈 값과 같습니다. 변압기 비율은 원하는 변압기 성능과 2차 권선에 필요한 해당 전압을 제공합니다.

2차 전압이 1차 전압보다 낮아야 하는 경우(강압 변압기) 2차 권선은 1차 권선보다 권선 수가 적어야 하며, 승압 변압기의 경우 그 반대도 마찬가지입니다. 변압기의 비율이 전압을 감소시키면 전류가 증가하고 그 반대도 마찬가지입니다. 따라서 이상적인 변압기의 전압 및 전류 비율은 변환 비율과 직접적인 관련이 있습니다.

불행히도 변압기는 완벽하지 않습니다. 실제 변압기에서는 변압기의 철심(히스테리시스 및 와전류 손실) 및 구리와 같은 다양한 전기 손실로 인해 전압 또는 전류 비율이 변압기의 물리적 비율과 일치하지 않을 수 있습니다. 손실(1차 및 2차 권선의 저항으로 인해) 따라서 제조업체는 최대 부하에서 최대 효율, 95% 이상의 전력 변환을 위해 이러한 손실을 최소화하여 변압기 전압 비율/권선 비율과의 차이가 5%를 넘지 않도록 변압기를 설계하려고 합니다.

웨샤인이 발명한변압기 권선비 테스트, 또는 TTR 테스트변압기 권선비 테스트그리고 변압기의 1차 권선과 2차 권선의 비율이 올바른지 확인합니다. 이 테스트를 올바르게 사용하면 탭 절환기 성능, 회전 단락, 권선 개방, 잘못된 권선 연결 및 변압기 내부의 기타 결함을 식별하는 데 도움이 될 수 있습니다. Weshine의 TTR 테스터 제품군은 일부 변압기 테스트의 혹독한 조건을 견딜 수 있도록 견고합니다. 이 제품군에는 3상 TTR 테스터와 PT 및 CT TTR 테스터뿐만 아니라 테스트를 단순화하고 속도를 높이는 다양한 기능이 포함되어 있습니다.

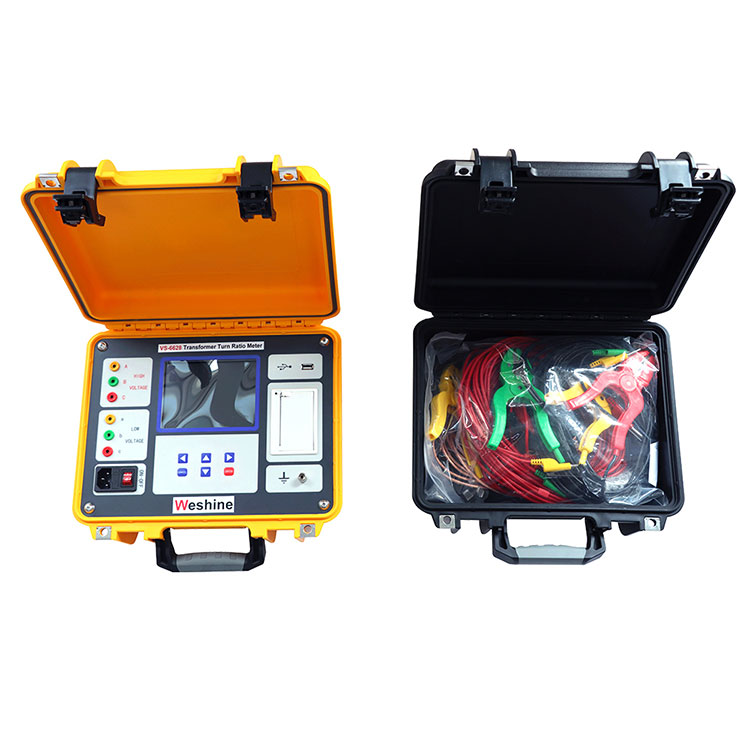

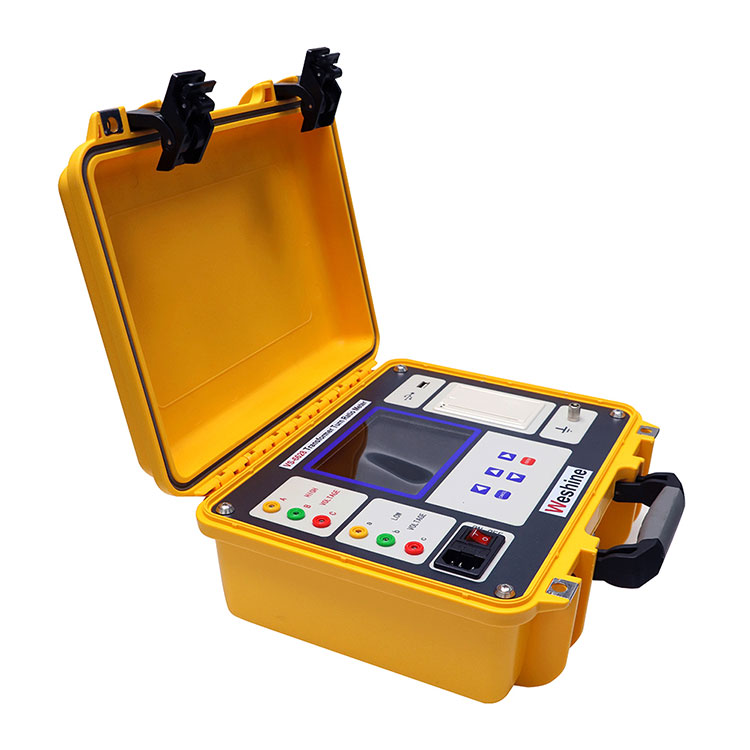

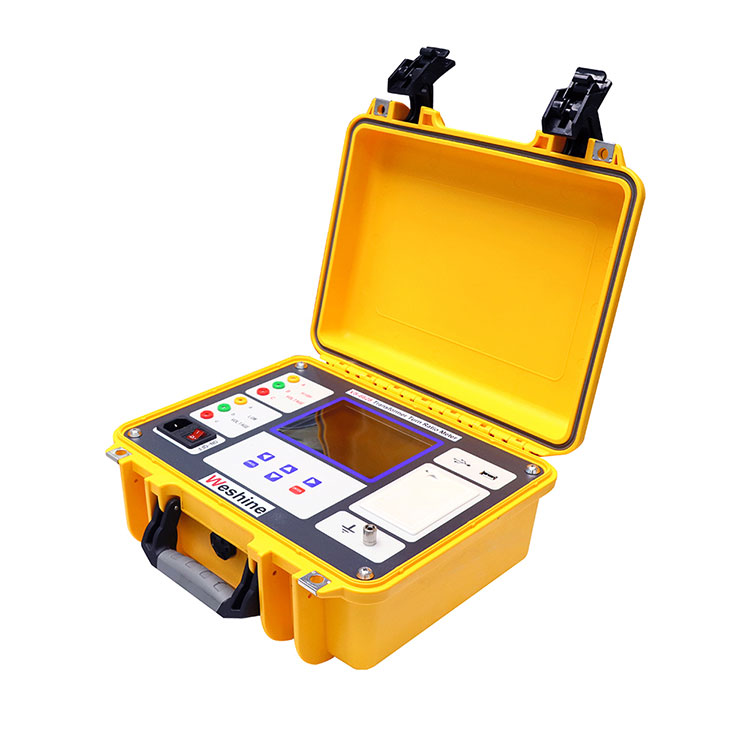

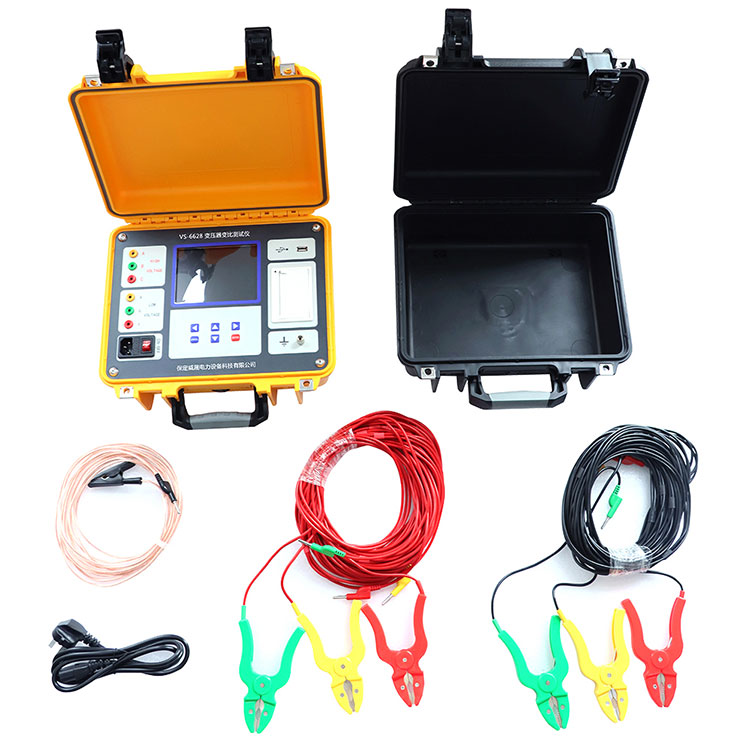

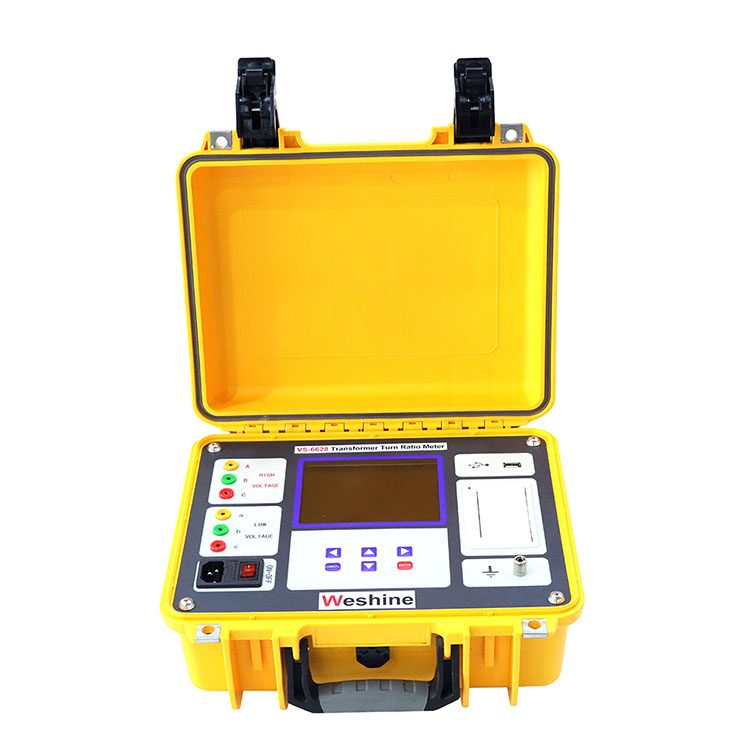

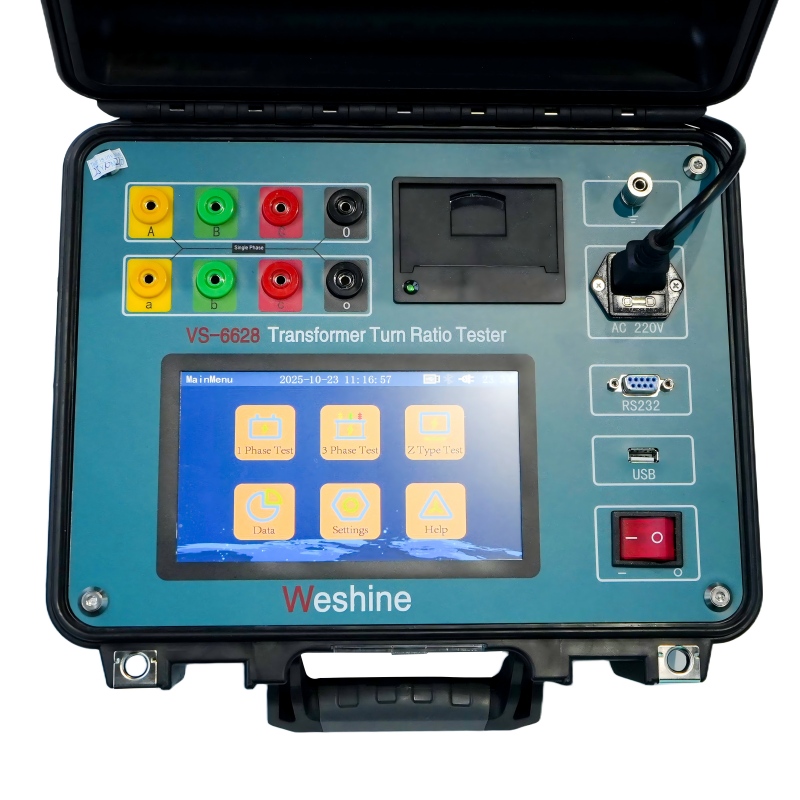

VS-6628 시리즈 3상변압기 권선비 테스트세트는 변전소 또는 제조 환경에서 전력, 계측기 및 배전 변압기의 권선비를 측정하도록 설계되었습니다. 견고하고 튼튼한 디자인으로 인해 이 장비는 다양한 열악한 환경에서 사용하기에 적합합니다. 우리의 리드는 추운 날씨에 필요한 유연성을 제공하도록 특별히 설계되었습니다.

그러나 변압기는 수명 동안 전기적, 기계적으로 다양한 스트레스와 변화를 받기 때문에 변압기를 사용하기 전과 다양한 유지 관리 일정 중에 변압기의 올바른 권선비를 확인해야 합니다.변압기 회전율 테스터따라서 다양한 방법을 사용하여 측정된 권선비변압기 권선비 테스트키트(TTR 장치)에는 일반적으로 변압기에 존재하는 손실이 포함되어 있어 물리적인 권선 수와는 다른 권선비가 발생하지만 제조업체와 사용자가 기대하는 실제 전압 비율 또는 실제 변압기 전원 변압기의 비율을 반영합니다.

변압기 권선비 테스트용 Weshine® 권선비 테스터 매개변수(사양)

제품 정보
제품명	변압기 회전율 테스트용 회전율 테스터
모델 번호	VS-6628	테스트 범위	0.9 ~ 10000
정확성	0.2%	인증서	CE; EMC; LVD; ISO;
일반적인 응용	권선비, 위상 변위 및 극성을 테스트합니다.
식별에 도움	* 단락된 코일 * 개방 회로 * 잘못된 연결 * 스텝 조정기 및 변압기의 내부 결함 또는 탭 절환기 결함
치수	345x295x175mm	무게	5kg

선택

Weshine은 특히 전체 범위의 전기 장비를 다루는 데 8년의 경험을 보유하고 있습니다. 현재 Weshine은 다양한 회전율 테스터를 발명했습니다.변압기 권선비 테스트다음과 같이 형태로 표시됩니다.

변압기 권선비 테스트를 위한 권선비 테스터 주문 정보
고양이. 아니요.	테스트 범위	정확성	해결	치수 (mm)	무게 (kg)
VS-6628	0.9~10000	0.2%	0.0001분	345x295x175	5
VS-6629	0.9~10000	0.1%(0.9~500) 0.2% (500~3000) 0.3% (3000~10000)	0.9~9.9999（0.0001） 10~99.999（0.001） 100~999.99(0.01) 1000~9999.9(0.1) 10000 이상(1)	325x225x125	3.8
VS-6630	0.9~10000	0.1% (0.9~2000) 0.3% (2000~10000)	0.0001분	360x280x160	6
VS-6628T	0.8~10000	0.1%(0.8~3000) 0.2% (3000~10000)	0.0001분	320x240x130	3
VS-6628A	0.9~10000	0.1%(0.9~500) 0.2% (500~3000) 0.3% (3000~10000)	0.9~9.9999（0.0001） 10~99.999（0.001） 100~999.99(0.01) 1000~9999.9(0.1) 10000 이상(1)	246x156x62	1.7

공급망 문제 기준: 현재 가격과 리드 타임을 알아보려면 선호하는 공인 Weshine 대리점에 문의하세요.

품질 인증서

우리는 항상 우리 회사의 모든 성공이 우리가 제공하는 제품의 품질과 직접적인 관련이 있다고 믿습니다. 회전율 테스터변압기 권선비 테스트ISO9001, ISO14000:14001 지침 및 당사의 엄격한 품질 관리 시스템에 명시된 최고 품질 요구 사항을 충족합니다.
