전압 변압기 테스트

변압기 시험용으로 개발된 CT PT Analyzer Weshine®은 고객의 제안을 폭넓게 수용하고 심층적인 이론 연구를 거쳐 탄생한 신제품입니다. 당사에서 생산하여 널리 인정받고 적용되는 자동 FA 시리즈 변압기 통합 테스터를 기반으로 합니다. 고성능 DSP 및 암을 사용하는 고급 제조 기술은 안정적이고 신뢰할 수 있는 제품 성능, 완벽한 기능, 높은 수준의 자동화, 고효율을 보장하며 이는 중국 최고의 수준입니다. 계기용 변압기 테스트를 위한 전문 테스트 장비 산업입니다.

문의 보내기 PDF 다운로드

제품 설명

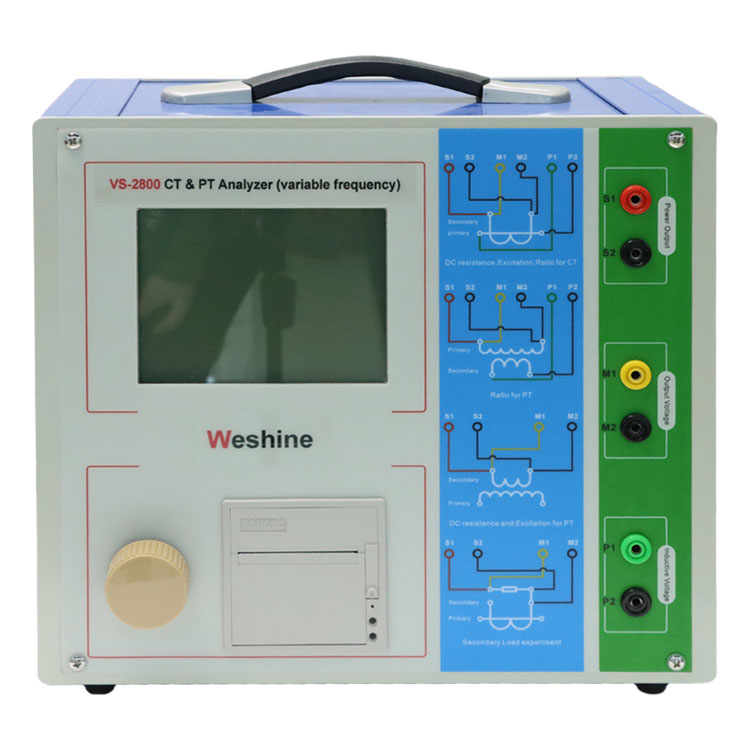

전압 변압기 테스트용 CT PT 분석기

모든 기능을 갖추고 있어 여기 특성(즉, 볼트-암페어 특성), 비율, 극성, 2차 권선 저항, 2차 부담, 비율 오류 및 위상 변위와 같은 다양한 CT(TP 클래스 포함)의 테스트 요구 사항을 충족할 뿐만 아니라 전자기 장치의 여기 특성, 비율, 극성, 2차 권선 저항, 비율 오류 및 위상 변위를 포함하여 다양한 PT의 테스트에 사용됩니다.

무릎 포인트 전압/전류, 10% 오류 곡선, 정확도 제한 계수(ALF), 계측기 보안 계수(FS), 두 번째 시간 상수(Ts), 잔류 계수(Kr), 포화 및 불포화를 포함한 CT, VT 매개변수를 자동으로 제공합니다. 인덕턴스 등

변압기 유형 및 자동 수준에 따라 표준 테스트를 선택합니다.

무릎 전압 30kV까지 CT 테스트를 충족할 수 있는 저주파 테스트 방법의 고급 원리를 기반으로 합니다.

기기는 전원을 꺼도 손실되지 않는 2000개 그룹의 테스트 데이터를 저장할 수 있습니다. 테스트 종료 후 데이터는 분석을 위해 USB 디스크로 PC에 복사되고 WORD 보고서로 변환될 수 있습니다.

테스트는 간단하고 편리하며 클릭 한 번으로 CT 2차 저항, 여기, 비율 및 극성을 테스트할 수 있습니다.

무게가 9kg 미만으로 휴대가 간편합니다.

웨샤인전압 변압기 테스트매개변수(사양)

이름		CT PT 분석기전압 변압기 테스트
용법		클래스 P/TP CT
산출		0~180Vrmsï¼12Armsï¼18Aï¼피크값
CT비	범위	1~30000
CT비	정확성	±0.05%
PT 비율	범위	1~30000
PT 비율	정확성	±0.05%
단계	범위	±5분
단계	정확성	0.5분
DC 저항	범위	0~300Ω
DC 저항	정확성	2%±2mΩ
부담	범위	0~300VA
부담	정확성	2%±0.2VA
전원		AC220V±10%~50Hz
환경 조건
무게 및 치수		차원: 340mm×300mm×150mm, 무게

일반적인 애플리케이션

Weshine의 CT 테스트 매개변수 설명전압 변압기 테스트이다:

매개변수	설명	P	TPY	측정하다	홍보	PX	TPS	TPX	TPZ
정격 1차 전류	실제 전류의 비율을 정확하게 계산하는 데 사용	√	√	√	√	√	√	√	√
정격 부담	플레이트의 정격 부하, 역률 0.8or 1	√	√	√	√	√	√	√	√
역률	플레이트의 정격 부하, 역률 0.8or 1	√	√	√	√	√	√	√	√
정격 정밀 한계 계수Kalf	한계 e.m.f를 계산하는 데 사용되는 플레이트의 조항, default10. 및 해당 복합 오류	√
정격 정밀 한계 계수Kalf	한계 e.m.f를 계산하는 데 사용되는 플레이트의 조항, default10. 및 해당 복합 오류	√
정격 대칭 단락 전류 계수Kssc	피크 및 해당 한계 e.m.f 과도 오류를 계산하는 데 사용되는 플레이트의 조항(default10)		√				√	√	√
정격 대칭 단락 전류 계수Kssc	피크 및 해당 한계 e.m.f 과도 오류를 계산하는 데 사용되는 플레이트의 조항(default10)		√				√	√	√
기본 시정수	기본값 :100ms		√					√	√
두 번째 시간 상수	기본값: 3000ms		√						√
듀티 사이클	C-t1-O 또는 C-t1-O-tfr-C-t2-Oï¼default:C-t1-O 주기		√					√
t1	처음으로 현재 시간 제한,기본값:100ms		√					√
탈1	첫 번째 자화 주기 동안 지정된 정확도에 도달하는 데 필요한 시간, 기본값: 40ms
tfr	두 번째 자화 주기 동안 지정된 정확도에 도달하는 데 필요한 시간,기본값:500ms,C-t1-O-tfr-C-t2-O를 선택하면 주기가 표시됩니다.		√					√
t2	두 번째 시간 제한, 기본값: 100ms.ChooseC-t1-O-tfr-C-t2-O, 주기가 표시됩니다.		√		√			√
탈2	두 번째로 정확한 시간 제한을 유지하여 흐름,기본값:40ms		√					√
탈2	C-t1-O-tfr-C-t2-O를 선택하면 주기가 표시됩니다.		√					√
정격 기기 보안 계수 FS	명판 규정, 기본값: 10			√
정격 기기 보안 계수 FS	합성오차의 한계와 이에 상응하는 기전력 계산에 사용			√
정격 계산 계수						√
정격 변곡점 전위(Ek)						√
즉 Ek에 해당						√
치수 계수							√
정격 우알	정격 등가 이차 제한 전압						√
Ual에 해당하는 Ial							√

Weshine의 PT 테스트 매개변수 설명전압 변압기 테스트이다:

실험항목			설명	연결 다이어그램
저항	자극	비율	설명	연결 다이어그램
√			CT의 2차 권선 저항 측정	그림 2.10, 1차 권선을 측정하는 경우 반드시 분리해야 합니다.
√	√		CT의 2차 권선 저항 및 여기 특성 측정	그림 2.10, 1차 권선을 측정하는 경우 반드시 분리해야 합니다.
		√	비율 및 극성 확인	그림 2.11

선택

Weshine은 전기 장비의 전체 범위를 특별히 다루는 8년의 경험을 가지고 있습니다. 현재 Weshine은 다양한 CT PT Analyzer를 개발했습니다.전압 변압기 테스트다음과 같은 형식으로 표시됩니다.

CT PTAANALYZER 주문 정보전압 변압기 테스트
고양이. 아니.	최대 테스트 전압	최대 테스트 전류	비율 테스트 정확도	치수	무게
VS-2800	0~2500Vrms	0~1000A	±0.2%	425 x 290 x 310mm	30kg
VS-2800A	0~180Vrms	0~150A	±0.1%	340 x 300 x 150mm	9kg
VS-2800B	0~180Vrms	0~150A	±0.05%	340 x 300 x 150mm	9kg

*공급망 문제 기반: 현재 가격 및 리드 타임에 대해서는 선호하는 공인 Weshine 대리점에 문의하십시오.

CT PT 분석기를 선택하는 방법전압 변압기 테스트?

■VS-2800:실제 전력 주파수는 변압기의 작동 상태를 시뮬레이션합니다.

■VS-2800A:VS-2800을 기반으로 업그레이드되어 주파수 변환 기술, 소형 본체, 강력한 간섭 방지 기능, 낮은 테스트 전압을 사용하여 더 안전하고 신뢰할 수 있습니다.

■VS-2800B:타의 추종을 불허하는 회전율 테스트 정확도 도달 0.05%, 작은 혁신, 큰 지혜.

품질 인증서

우리는 항상 우리 회사의 모든 성공이 우리가 제공하는 제품의 품질과 직접적인 관련이 있다고 믿습니다. CTPT 분석기전압 변압기 테스트ISO9001,ISO14000:14001 지침 및 엄격한 품질 관리 시스템에 지정된 최고 품질 요구 사항을 충족합니다.

선적

Weshine의 서비스 솔루션에 대한 자세한 내용은 연중무휴 온라인 영업 담당자에게 문의하여 Weshine에서 견적을 받아보십시오.

문의하기

부담 없이 전화하세요:400 996 1868

또는 이메일: info@weishengelectric.com

영업 부서

WeshineLimited 602, 빌딩 3, 디앙구

TechnologyCenter, No. 3088, Lekai North Street

W/앱:86 1873 1260 588

E.info@weishengelectric.com

sale01@weishengelectric.com

사무실에 연락

T. 0312 3188565

E. bdweisheng@weishengelectric.com

판매 후 서비스

T. 86 157 1252 6062
