변압기의 권선 저항 시험

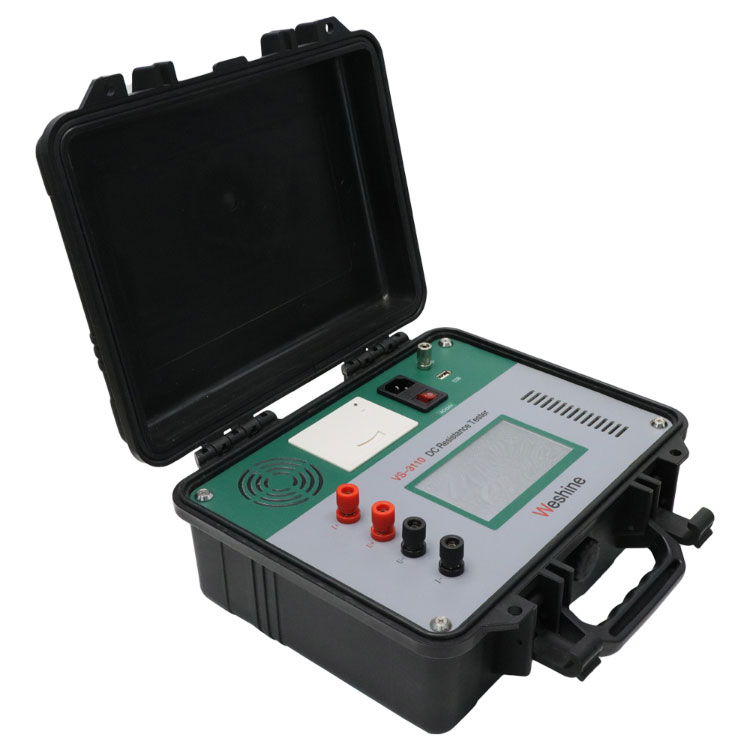

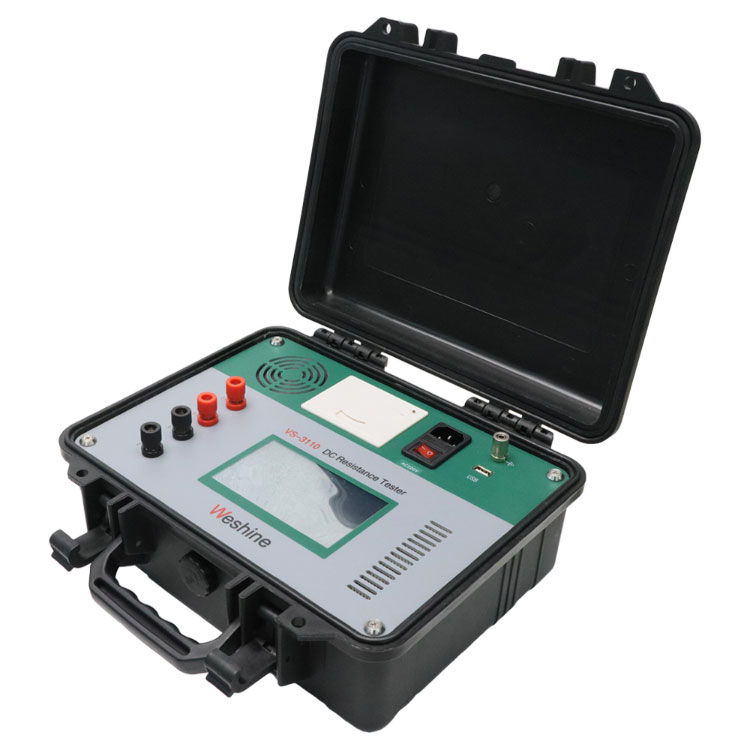

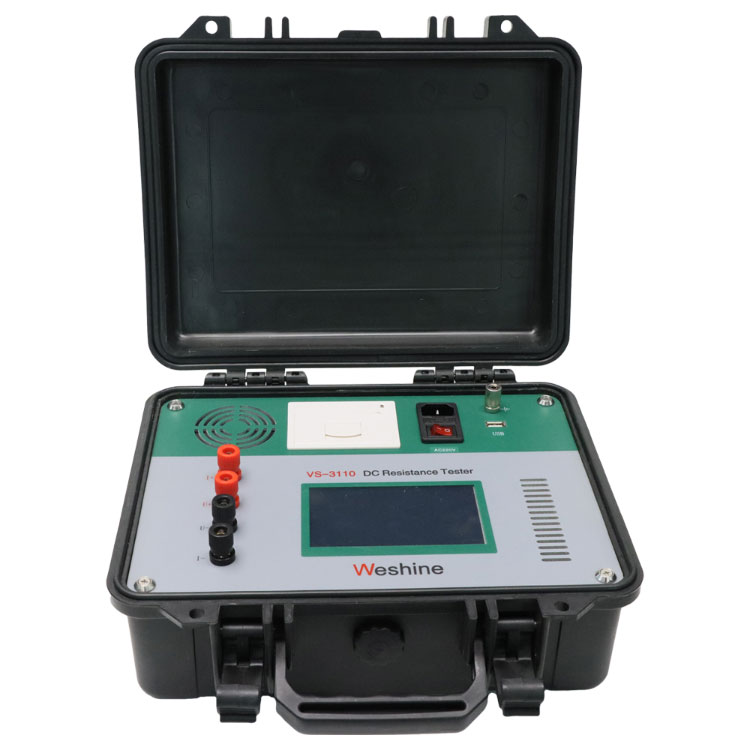

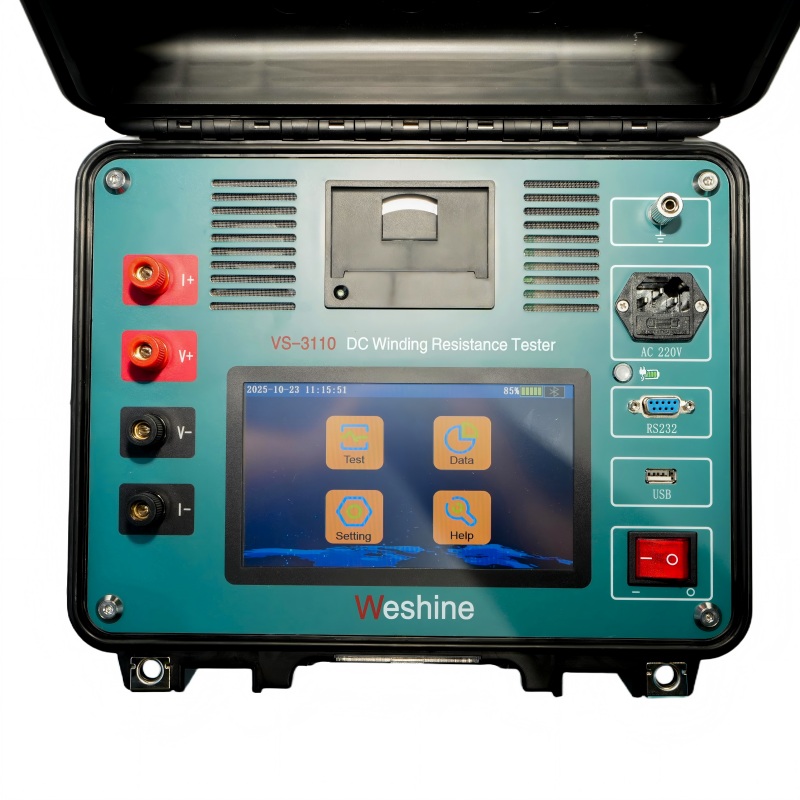

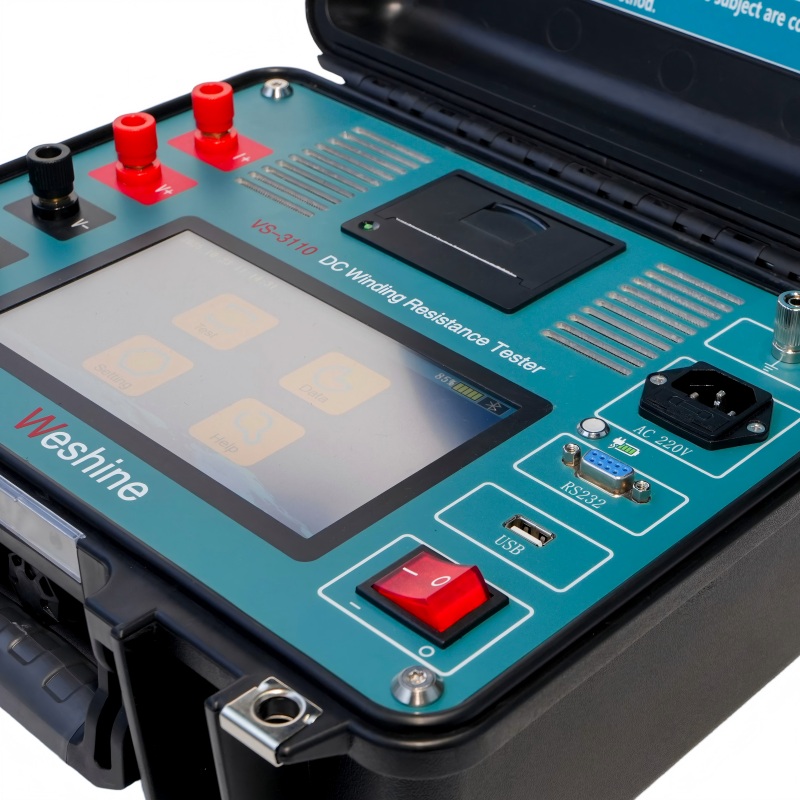

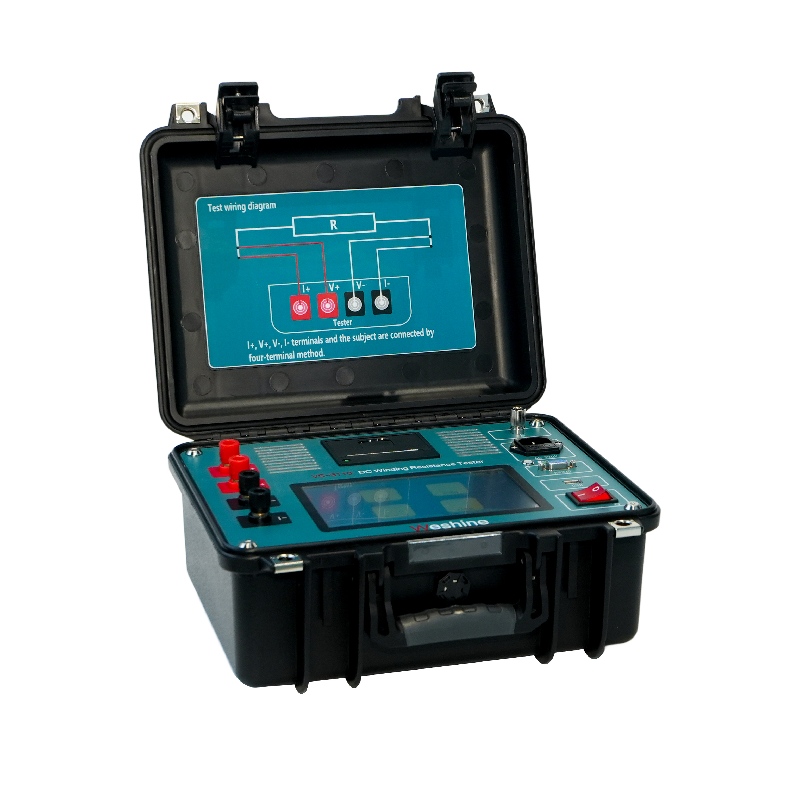

중국의 전문 제조업체인 Weshine은 VS-3110 변압기 권선 저항 테스터를 제공합니다. 이는 정확한 변압기 권선 저항 테스트를 위해 설계된 전문 전기 테스트 장비입니다. 변압기 DC 저항 테스터 또는 변압기 저항계라고도 알려진 이 장비는 다양한 자기 권선 및 저저항 전기 연결의 저항을 측정하기 위해 개발되었습니다.

변압기 권선 저항 테스트는 변압기 권선의 전기적 상태를 확인하고, 내부 연결을 확인하고, 탭 절환기의 무결성을 평가하는 데 사용되는 중요한 진단 방법입니다. 엔지니어는 DC 저항 값을 정확하게 측정함으로써 변압기 제조, 설치, 시운전 및 유지 관리 중에 권선 연결 및 도체 상태와 관련된 잠재적인 문제를 식별할 수 있습니다.

변압기 권선 저항 테스트가 중요한 이유는 무엇입니까?

변압기 권선 저항 테스트는 권선 무결성을 확인하고, 느슨한 연결을 감지하고, 탭 절환기 결함을 식별하고, 도체 상태를 평가하는 데 사용되는 가장 중요한 일상 전기 테스트 중 하나입니다.

엔지니어는 단계 간 저항 값과 과거 유지 관리 기록을 비교하여 이상 현상이 변압기 고장으로 발전하기 전에 이를 식별할 수 있습니다.

감지된 일반적인 문제는 다음과 같습니다.

느슨한 권선 연결

손상된 탭 체인저

브레이징 조인트 불량

권선 회전이 짧아짐

노후화된 도체

높은 접촉 저항

주요 특징

1. 정확한 변압기 권선 저항 측정

VS-3110은 변압기 권선의 정밀한 DC 저항 측정을 위해 특별히 설계되었습니다. 200μΩ ~ 50kΩ의 테스트 범위와 ±0.2%의 측정 정확도로 변압기 검사 및 유지 관리를 위한 신뢰할 수 있는 저항 데이터를 제공합니다.

2. 10A 테스트 전류 출력

이 장비는 최대 10A의 출력 전류를 제공하므로 변압기 권선 애플리케이션에 대한 안정적인 저항 측정이 가능합니다.

적절한 테스트 전류는 정확한 저항 값을 얻는 데 도움이 되며 다양한 유형의 전기 권선에 대한 효율적인 테스트 절차를 지원합니다.

3. 이중 전위 입력 측정

이중 전위 입력 기능을 통해 테스터는 다음을 측정할 수 있습니다.

2개의 1차 권선

2차 권선 2개

1차 권선 1개와 2차 권선 1개

이 설계는 동시 측정 기능을 활성화하여 테스트 효율성을 향상시킵니다.

4. 이중 판독 및 이중 주입 기능

이중 판독 및 이중 주입 기능은 권선 저항 측정을 효율적으로 완료해야 하는 엔지니어에게 실용적인 테스트 방법을 제공합니다.

측정 정확도를 유지하면서 현장 테스트 생산성을 향상시키는 데 도움이 됩니다.

권선 저항용 10A 변압기 저항 시험기 변압기 테스트

10A 변압기 저항 테스터, 권선용으로 제작된 변압기 DC 저항 테스터 또는 변압기 저항계라고도 합니다. 변압기의 저항 테스트는 라인으로 작동되며 현장에서 휴대할 수 있습니다. 안전하고 정확하게 측정하도록 특별히 설계된 장비 모든 유형의 자기 권선에 대한 저항. 변압기, 회전 시험 모터 권선, 션트 리액터 및 연결의 낮은 저항 측정, 접점 및 제어 회로.

이중 전위 입력은 다음을 측정할 수 있습니다. 2개의 1차 권선, 2개의 2차 권선 또는 1개의 1차 권선 및 동시에 하나의 2차 권선. 이 이중 판독 및 이중 주입 기능은 시간 내에 테스트를 완료하는 효과적인 방법입니다.

웨샤인®변압기의 권선 저항 시험매개변수 (사양)

일반적인 응용

Weshine®의 목적  변압기의 권선 저항 시험이다:

-변압기 권선의 무결성을 확인하십시오.

-탭 체인저의 무결성을 확인하십시오(만약 모두)

-내부 연결 확인

-DC로 인한 도체 손실을 계산합니다. 저항(p=I²R)

각 변압기의 사양은 다음과 같습니다. 형식시험, 일반시험, 특수시험 및 기타 시험을 거쳐 결정한다.

선택

Weshine은 특히 8년의 경험을 보유하고 있습니다. 전체 범위의 전기 장비를 취급합니다. 현재 웨샤인은 형태와 같이 다양한 변압기 저항 테스터를 발명했습니다.

공급망 문제에 따라: 현재 가격과 가격은 선호하는 Weshine 공인 대리점에 문의하세요. 리드타임.

품질 인증서

우리는 항상 모든 성공이 우리 회사는 우리가 제공하는 제품의 품질과 직접적인 관련이 있습니다. 와인딩 변압기의 저항 테스트는 지정된 최고 품질 요구 사항을 충족합니다. ISO9001, ISO14000:14001 가이드라인과 엄격한 품질 관리 시스템을 갖추고 있습니다.

선적

Weshine's에 대한 더 많은 정보를 원하시면 서비스 솔루션, 견적을 받으려면 연중무휴 온라인 영업 담당자에게 문의하세요. 웨샤인 출신.
