DC 권선 저항 테스트

변압기 권선을 위한 Weshine® 변압기 권선 저항 테스터DC 저항 테스트CE 인증서, 높은 품질 및 정확도, 국가 표준에 따라 발명 및 생산되었으며 완전한 전기 테스트 솔루션을 사용할 수 있습니다. Weshine의 DC 저항 테스트에 대한 자세한 내용은 당사에 문의하십시오!

제품소개

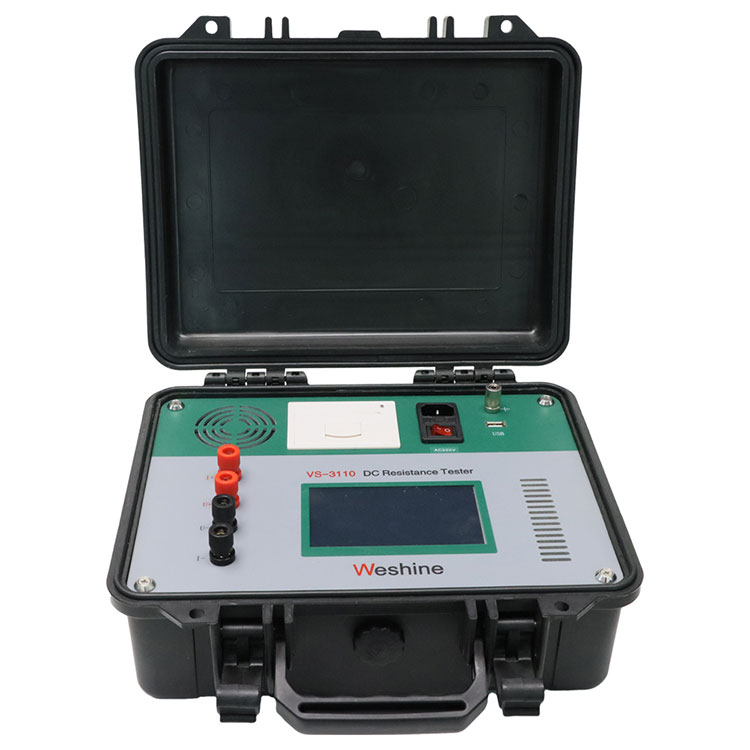

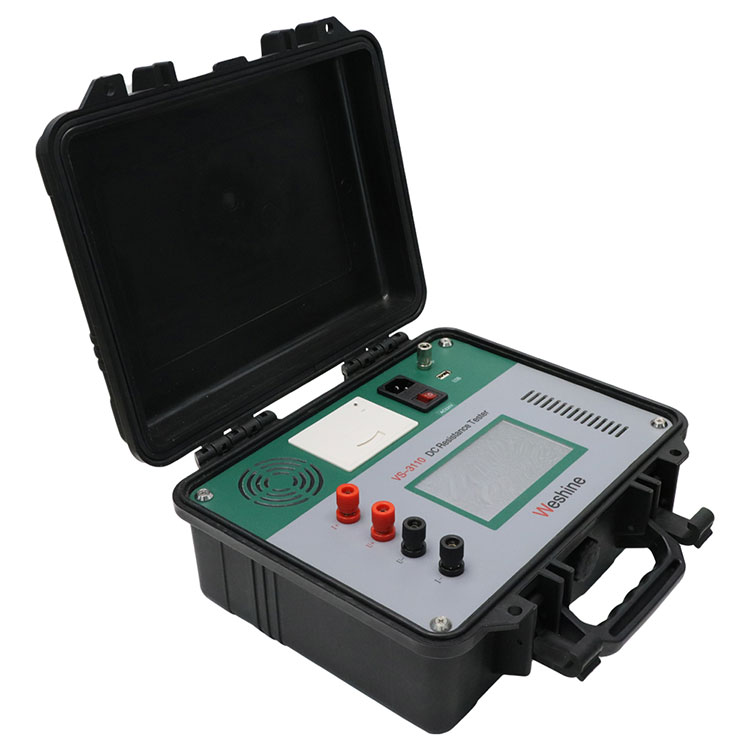

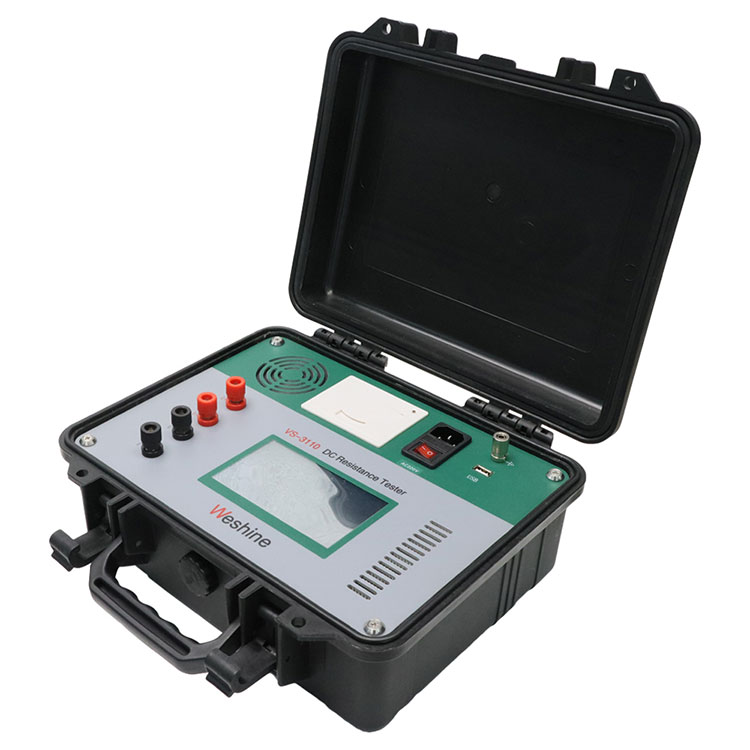

DC 권선 저항 테스트용 변압기 권선 저항 시험기

변압기 절연 저항 열화는 변압기 고장의 가장 일반적인 원인 중 하나입니다. 고장난 변압기는 가동 중단 시간이 길어질 가능성이 있는 전기 시스템에서 비용이 많이 드는 교체입니다. 변압기를 정기적인 절연 권선 DC 저항 테스트(변압기 테스트 장비의 Weshine® 변압기 권선 DC 저항 테스터(VS-3110 시리즈)로 수행할 수 있음)로 유지 관리하지 못하는 경우 최대 작동에 도달하기 전에 실패할 가능성이 높습니다. 삶.

DC 권선 저항 테스트용으로 제작된 변압기 권선 저항 테스터라고도 하는 변압기 저항 테스터는 모든 유형의 자기 권선의 저항을 안전하고 정확하게 측정하도록 특별히 설계된 라인 작동 현장 휴대용 장비입니다. DC 권선 저항 테스트용 변압기 권선 저항 테스터는 변압기, 회전 모터 권선, 션트 리액터 및 연결, 접점 및 제어 회로의 낮은 저항 측정을 테스트합니다.

이중 전위 입력은 2개의 1차 권선, 2개의 2차 권선 또는 1개의 1차 권선과 1개의 2차 권선의 저항을 동시에 측정할 수 있습니다. 이 이중 판독 및 이중 주입 기능은 시간 내에 테스트를 완료하는 효과적인 방법입니다.

하나의 HV 변압기 부싱에서 다른 부싱으로 변압기의 DC 권선 저항 테스트를 통해 변압기 저항 테스트를 통해 변압기에 대한 많은 정보를 얻을 수 있습니다. 명백한 결함이 있는 변압기 권선(즉, 개방 권선 또는 단락된 권선) 외에도 더 미묘한 문제가 감지될 수 있습니다. DC 전류는 권선을 통해 흐르는 것 외에도 무부하 비율 조정 스위치(DETC), 온 부하 비율 조정 스위치(부하 탭 절환기 또는 OLTC) 및 수많은 용접 및 기계적 연결을 통해 흐릅니다. . 따라서 변압기 저항 테스트 장비를 사용하여 이러한 모든 구성 요소의 무결성을 확인할 수 있습니다. 전환(탭 변경) 중인 OLTC 스위치를 통해 DC 테스트 전류를 적용하면 차단 전 연결 작동이 적절한지 검증됩니다. 경험상 부하시 변환기는 변압기 내에서 작동하기 때문에 오작동 위험이 가장 큰 것으로 알려져 있습니다.

DC 권선 저항 테스트 매개변수(사양)를 위한 Weshine® 변압기 권선 저항 테스터

일반적인 응용

DC 권선 저항 테스트를 위한 Weshine® 변압기 권선 저항 테스터의 목적은 다음과 같습니다.

-변압기 권선의 무결성을 확인하십시오.

-탭 체인저의 무결성을 확인하십시오(있는 경우).

-내부 연결 확인

-DC 저항으로 인한 도체 손실 계산(p=I²R)

각 변압기의 사양은 형식시험, 일반시험, 특수시험 및 기타 시험을 거쳐 결정됩니다.

선택

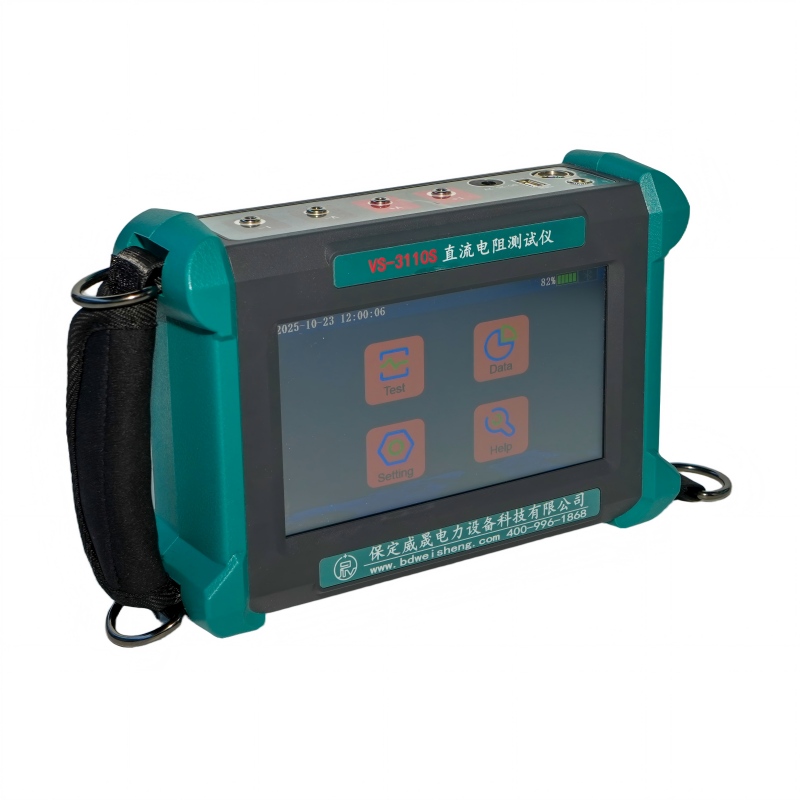

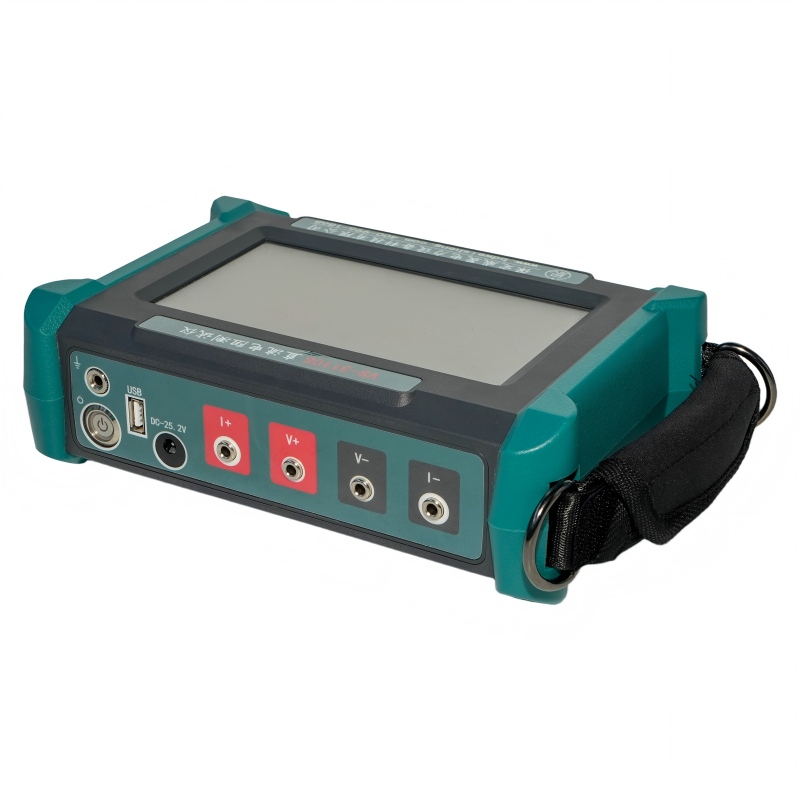

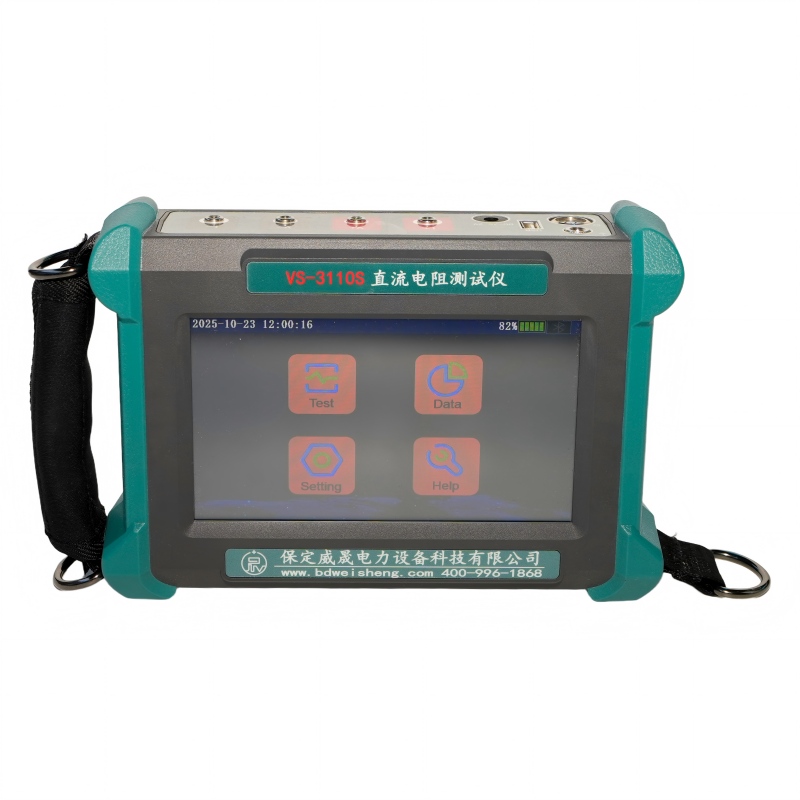

Weshine®은 특히 전체 범위의 전기 장비를 다루는 데 8년의 경험을 보유하고 있습니다. 현재 Weshine®은 다음과 같은 다양한 DC 권선 저항 테스트 세트를 개발했습니다.

공급망 문제에 따라: 현재 가격과 리드 타임을 알아보려면 선호하는 공인 Weshine® 대리점에 문의하세요.

품질 인증서

Weshine®은 항상 우리 회사의 모든 성공이 우리가 제공하는 제품의 품질과 직접적인 관련이 있다고 믿습니다. DC 저항 테스트 세트는 ISO9001, ISO14000:14001 지침 및 당사의 엄격한 품질 관리 시스템에 지정된 최고 품질 요구 사항을 충족합니다.

선적

Weshine의 서비스 솔루션에 대한 자세한 내용은 연중무휴 온라인 영업 담당자에게 문의하여 Weshine® 견적을 받아보세요.
