변압기의 고전압 테스트

Weshine®은 변압기의 고전압 테스트를위한 AC Hipot 테스트 세트가 저용량 테스트 객체의 50 / 60 Hz AC 테스트에 적합합니다. 선택적으로, 이러한 장치는 변압기 상단에 정류기 첨부 파일을 장착하여 DC 테스트 세트로 기능하도록 업그레이드 될 수 있습니다. WESHINE® AC HIPOT 테스트 세트 국가 표준에 따라 고품질 및 정확도, 발명 및 생산 된 고품질 및 정확도로 전기 테스트 솔루션을 사용하여 전기 테스트 솔루션을 사용하여 전압 테스트 세트. Weshine®의 Transformer에서 고전압 테스트를 위해 AC Hipot 테스트 세트에 대한 자세한 내용은 당사에 문의하십시오!

문의 보내기

제품 설명

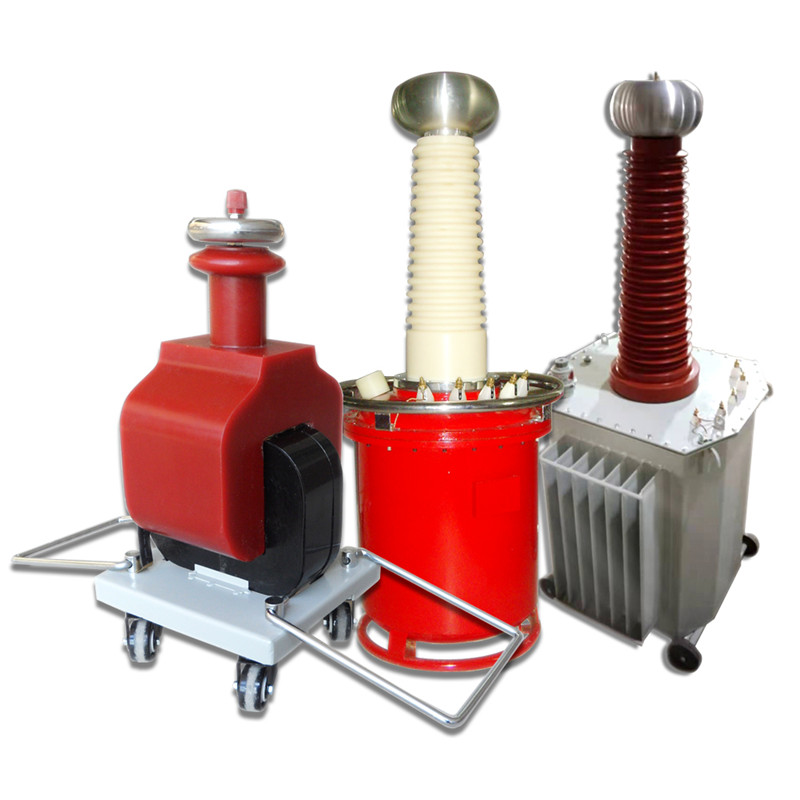

변압기에서 고전압 테스트를위한 AC Hipot 테스트 세트

제품 소개 :

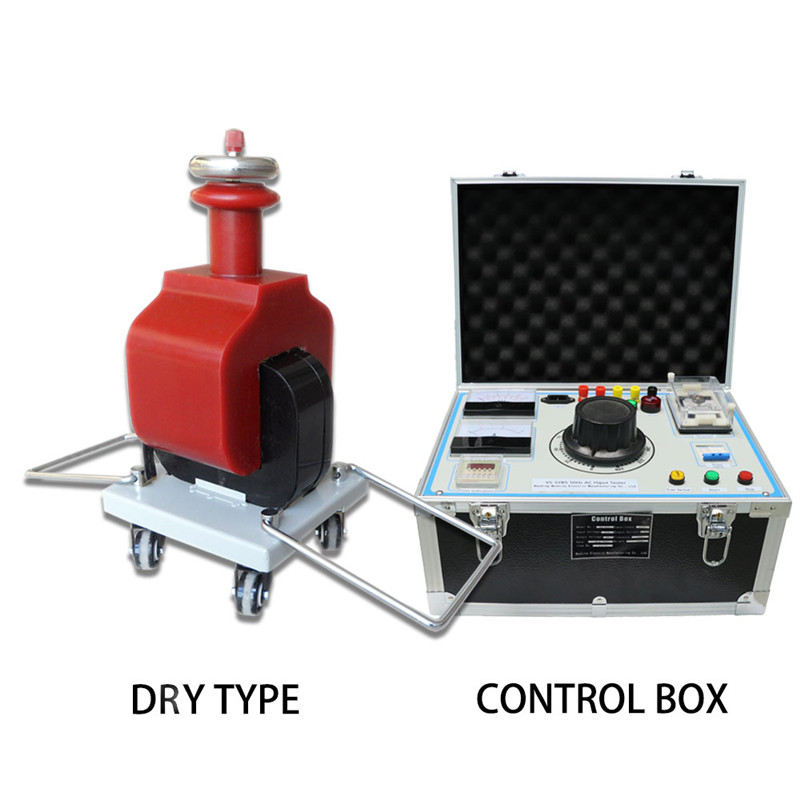

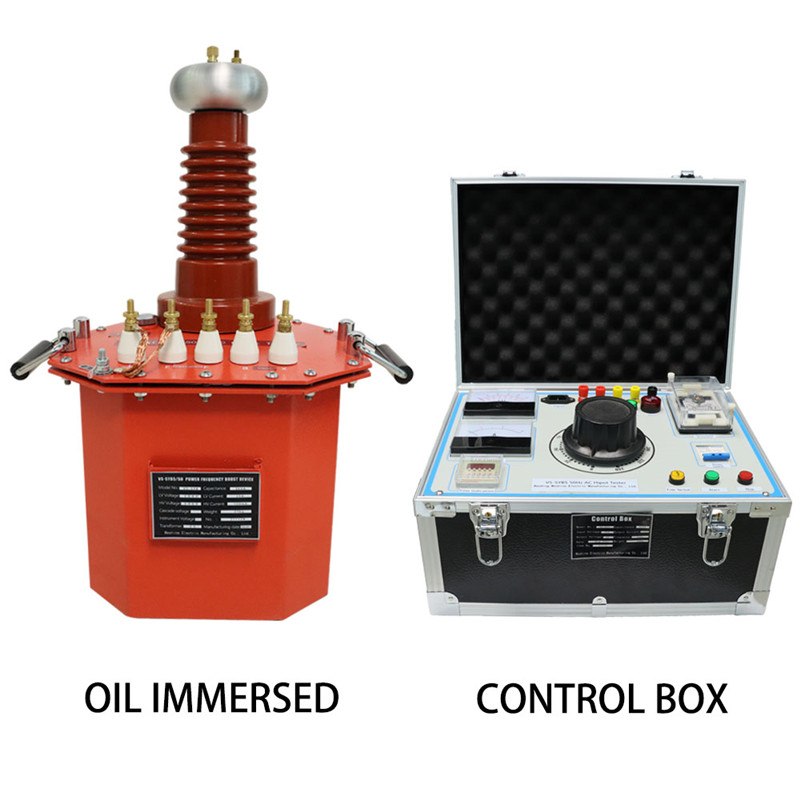

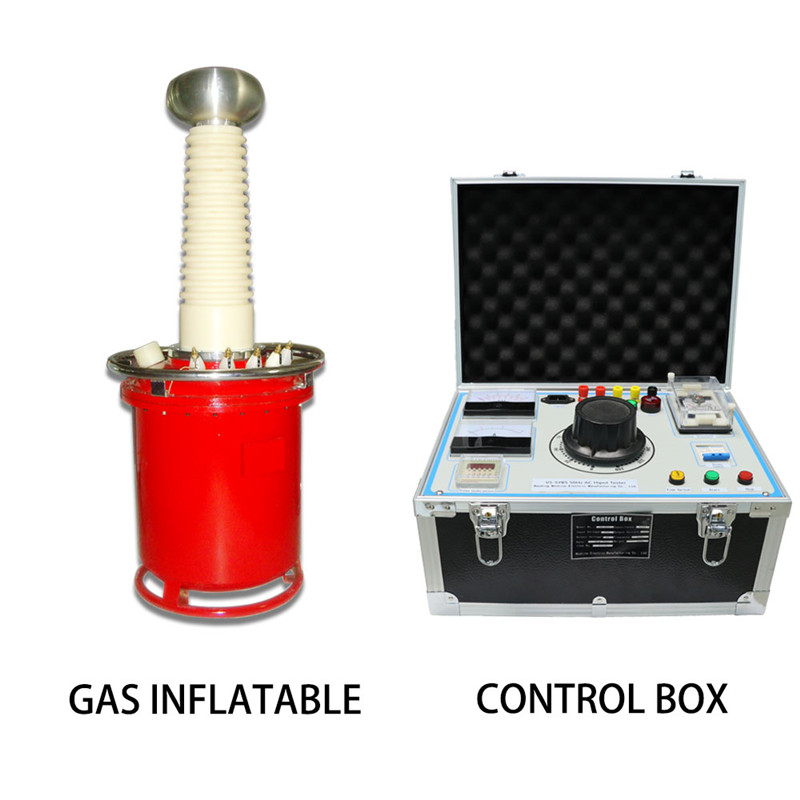

WESHINE® AC HIPOT 테스트 세트 변압기에서 고전압 테스트를 위해 두 조각 디자인을 사용하면 작업자가 안전한 거리에서 장치를 사용할 수 있습니다. 제어 장치는 고전압 변압기를 작동시키는 데 사용됩니다. 이 장치는 VARIAC, 전류/ 전압 디스플레이 기기, 테스트 기간을위한 타이머 및 안전 회로로 구성됩니다. 저전압 권선은 사전 결정된 기간 동안 특정 출력을 사용할 수 있도록 0에서 최대 값으로 지속적으로 흥분 될 수 있습니다. 작동 기간은 몇 분에서 연속 작동에 이르기까지 응용 프로그램에 따라 다릅니다.

변압기 시리즈에서 고전압 테스트를위한 AC Hipot 테스트 세트의 입력 전압은 200V 또는 400V이며, 일치하는 제어 박스 (테이블)에 연결되어 있으며 입력 전압은 자동 전압 레귤레이터를 통해 테스트 변압기의 1 차 권선 (저전압)으로 조정됩니다. 전자기 유도 원리를 사용하여 2 차 권선 (고전압)은 1 차 권선의 회전 수로 비율을 누르면 동일한 배수의 출력 고전압을 얻을 수 있으며, 이는 제로 볼트에서 가장 높은 정격 값으로 연속적으로 조정할 수 있습니다. 고전압 실리콘 스택이 고전압 출력 말단에 나사로 고정되는 한 DC 견해 전압 및 누출 전류 테스트에서 DC 고전압을 얻을 수 있으며 진폭은 전력 주파수 고전압 값의 1.4 배입니다.

보편적 인 기술 데이터*

출력 전압 파형 :	사인파
출력 파형 왜곡 속도 :	≤1%.
로드 손실 :	0.2%3 0.35%
유도 견정 전압 레벨 :	1.1UO/1 분.
단일 테스트 변압기의 단락 임피던스는 다음과 같습니다.	4.5%%12%(± 10%)
전압 조절 가능한 정확도는 ± 1%입니다.
전압 불안정성은 1%미만입니다.
과전압 보호 기능.
표면 온도 상승 :	55 ℃
정격 용량에서 허용 가능한 연속 작동 시간 :
0.5 시간 (오랫동안 사용자 정의)
출력 전압 파형 :
10kVA 미만, 2 시간마다 0.5 시간 동안 연속 작동이 가능합니다.
4 시간마다 15kVA 이상, 0.5 시간 동안 연속 작동을 허용합니다.
절반 정격 전압 및 절반 정격 전류에서 4 시간 동안 연속 작동이 허용됩니다.

품질 인증서

우리는 항상 회사의 모든 성공은 우리가 제공하는 제품의 품질과 직접 관련이 있다고 생각합니다. 변압기에서 고전압 테스트를위한 AC HIPOT 테스트 키트 ISO9001, ISO14000 : 14001 지침 및 엄격한 품질 관리 시스템에 지정된 최고 품질 요구 사항을 충족합니다.
