변압기의 HV 테스트

Weshine®은 변압기의 HV 테스트용 AC Hipot 테스트 세트를 발명했으며 저용량 테스트 개체의 50/60Hz AC 테스트에 적합합니다. 선택적으로 이러한 장치는 변압기 상단에 정류기 부착물을 장착하여 DC 테스트 세트로 작동하도록 업그레이드할 수도 있습니다. 높은 품질과 정확성을 갖춘 변압기의 HV 테스트를 위한 Weshine® AC Hipot 테스트 세트는 국가 표준에 따라 발명 및 생산되며 완전한 전기 테스트 솔루션을 사용할 수 있습니다. Weshine® 변압기의 HV 테스트용 AC Hipot 테스트 세트에 대한 자세한 내용은 당사에 문의하십시오!

문의 보내기

제품 설명

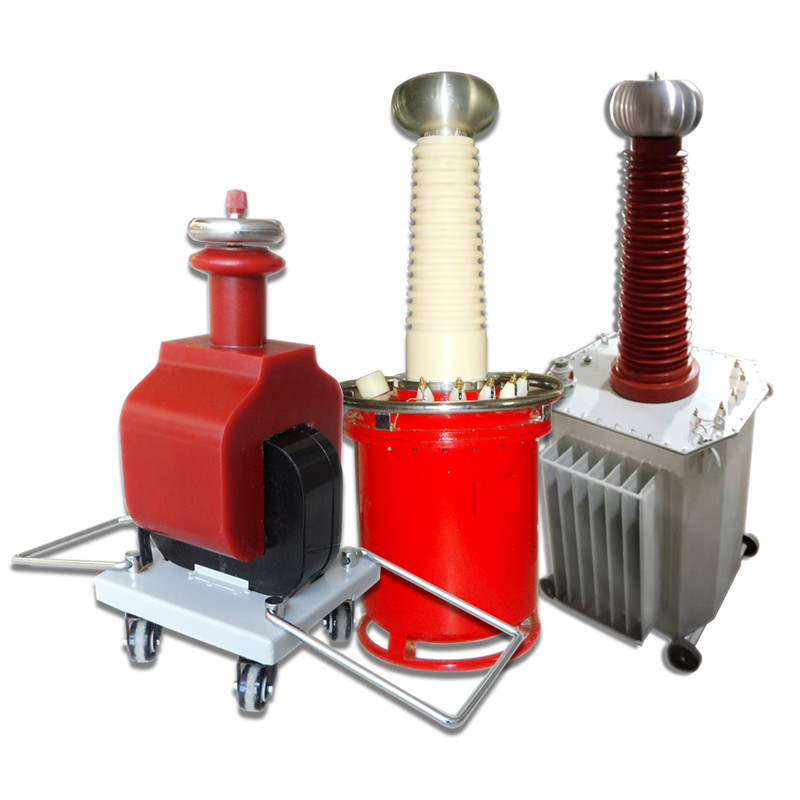

변압기의 HV 테스트용 AC Hipot 테스트 세트

제품 소개:

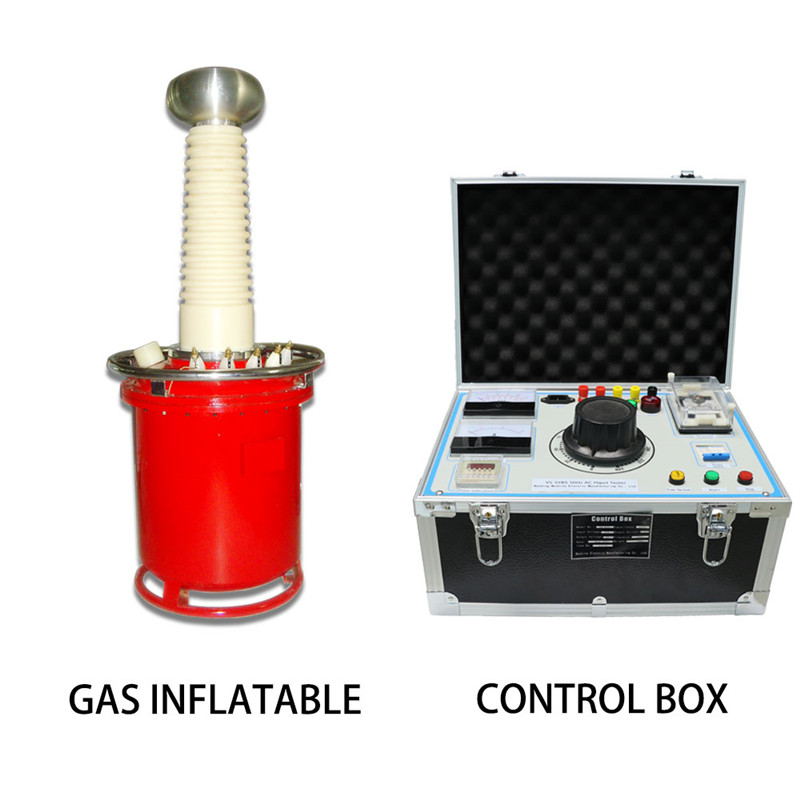

웨샤인® 변압기의 HV 테스트를 위한 AC Hipot 테스트 세트, 2피스 디자인으로 작업자가 안전한 거리에서 장치를 사용할 수 있습니다. 제어 장치는 고전압 변압기를 작동하는 데 사용됩니다. 이 장치는 가변, 전류/전압 표시 장치, 테스트 시간 타이머 및 안전 회로로 구성됩니다. 저전압 권선은 0에서 최대 값까지 연속적으로 여기될 수 있으므로 미리 정해진 기간 동안 특정 출력을 사용할 수 있습니다. 작동 시간은 애플리케이션에 따라 몇 분에서 연속 작동까지 다양합니다.

Transformer 시리즈의 HV Test용 AC Hipot Test Set의 입력 전압은 200V 또는 400V이며, 매칭 컨트롤 박스(표)에 연결되어 있으며, 입력 전압은 테스트 변압기의 1차 권선(저전압)을 통해 조정됩니다. 자동 전압 조정기. 전자기 유도 원리를 사용하여 2차 권선(고전압) 프레스 1차 권선의 회전 수에 대한 비율은 출력 고전압의 동일한 배수를 얻을 수 있으며 0볼트에서 최고 정격 값까지 지속적으로 조정할 수 있습니다. . DC 내전압 및 누설 전류 테스트에서 고전압 실리콘 스택이 고전압 출력단에 나사로 고정되는 한 DC 고전압을 얻을 수 있으며 진폭은 전원 주파수 고전압 값의 1.4 배입니다.

범용 기술 데이터*

출력 전압 파형:	사인파
출력 파형 왜곡률:	≤1%.
부하 손실:	0.2%~0.35%
유도 내전압 수준:	1.1UO/1분
단일 테스트 변압기의 단락 임피던스는 다음과 같습니다.	4.5%-½-12%(±10%)
전압 조정 정확도는 ±1%입니다.
전압 불안정성은 1% 미만입니다.
과전압 보호 기능.
표면 온도 상승:	ï¼55â
정격 용량에서 허용되는 연속 작동 시간:
0.5시간(장시간 맞춤형)
출력 전압 파형:
10kVA 이하, 2시간마다 0.5시간 연속운전 가능
15kVA 이상, 4시간마다 0.5시간 동안 연속 작동 가능
정격전압의 반, 정격전류의 반에서 4시간 연속운전 가능

품질 인증서

우리는 항상 우리 회사의 모든 성공이 우리가 제공하는 제품의 품질과 직접적인 관련이 있다고 믿습니다. 변압기의 HV 테스트용 AC Hipot 테스트 키트는 ISO9001, ISO14000:14001 지침 및 당사의 엄격한 품질 관리 시스템에 지정된 최고 품질 요구 사항을 충족합니다.
