변압기의 절연 시험

Weshine®은 CE 인증서, 높은 품질 및 정확성을 갖춘 변압기의 절연 테스트를 발명했으며 국가 표준에 따라 발명 및 생산되었으며 완전한 전기 테스트 솔루션을 사용할 수 있습니다. Weshine 변압기의 절연 시험에 대한 자세한 내용은 당사에 문의하십시오!

문의 보내기 PDF 다운로드

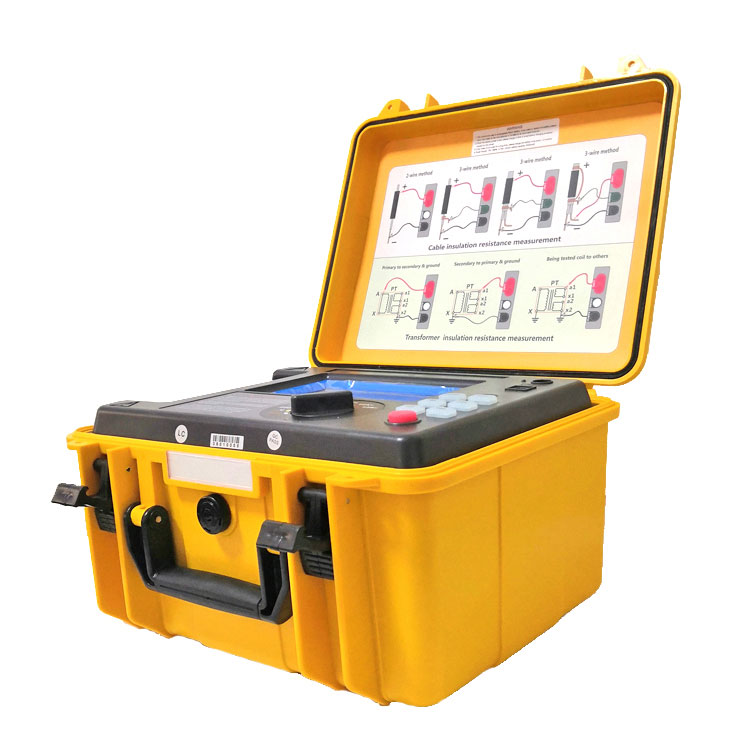

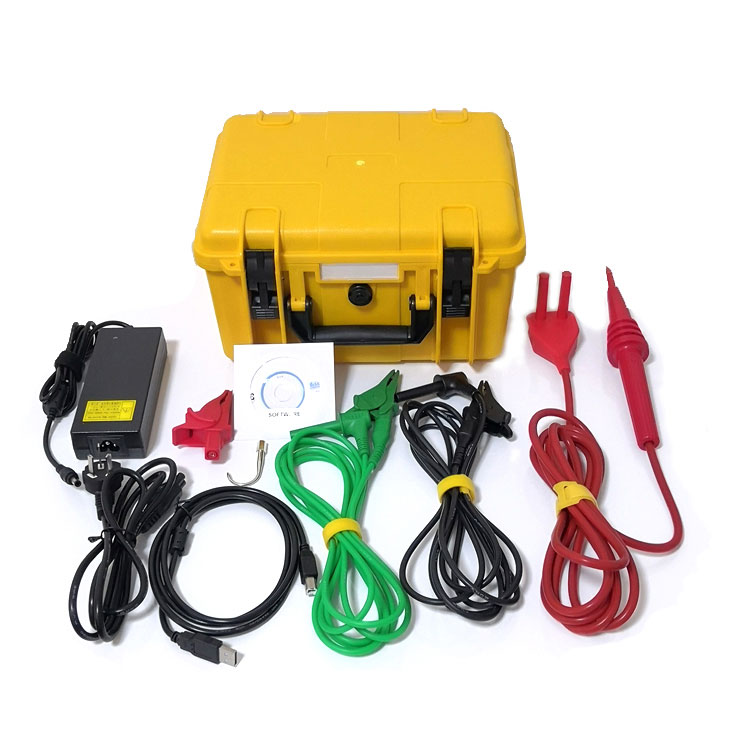

제품 설명

웨샤인변압기의 절연 시험케이블, 회전 플랜트 기계, 변압기, 스위치기어 및 산업용 애플리케이션의 유지보수 및 서비스에서 고전압 절연 저항 테스트를 위해 설계된 디지털 및 아날로그 아크 디스플레이 포함.

DC 절연 테스트는 250V, 500V, 1000V, 2500V, 5000V에서 수행됩니다. 절연 저항 측정 범위는 100kΩ ~ 1000GΩ입니다. 테스트 중인 용량성 회로에 대한 자동 방전이 제공되고 감소하는 전압이 표시됩니다.

보호 단자는 표면 누설의 영향을 최소화하고 절연 저항 테스트를 수행할 때 측정 오류를 최소화하는 데 사용할 수 있습니다.

용량성 테스트 개체의 경우 기기는 내부 저항을 통해 자동으로 방전하고 30V ~ 600V 범위의 단자에 걸쳐 전압을 표시하며 더 높은 전압은 âHiâ로 표시됩니다. 이 기능은 무효 부하 테스트 후 감쇠하는 전압 표시를 제공합니다. 전압 표시기가 사라지면 사용자가 테스트 리드를 분리해도 안전합니다.

웨샤인변압기의 절연 시험8개의 1.5V IEC LR6(AA) 셀로 전원이 공급됩니다. 설계 안전 기능에는 고전압 경고 표시기, IR 테스트 후 외부 전압 표시, 무효 부하 및 테스트 리드의 자동 방전이 포함됩니다.

신청

전기 절연 재료는 시간이 지남에 따라 열화되어 고장 및 값비싼 수리 비용으로 이어집니다. 절연 저항 테스터는 절연체 전체에 조정된 DC 전압을 적용하고 절연 저항을 계산하기 위해 옴의 법칙을 적용하여 절연체를 통과하는 전류 흐름을 측정합니다. 완벽한 절연 재료가 없기 때문에 전류가 흐릅니다.

IR 테스터 용도는 다음과 같습니다.

■ 장비 설치

■ 일상적인 유지 보수

■ 문제 해결

고전압 DC를 사용한 절연 테스트는 절연 분극에 영향을 미치므로 테스트 대상 장치의 완전한 방전 없이 연속 테스트하면 다른 결과가 나타납니다.

결과를 추세화할 수 있도록 절연체에 연결하고 테스트하는 동일한 프로세스와 기술을 항상 사용하도록 주의를 기울여야 합니다. 단열재의 온도와 IR 값을 기록하는 것이 중요합니다.

기능 및 이점

■ 콤팩트하고 견고한 절연 저항 테스터

■ 쉬운 작동 및 전압 범위 선택

■ AC 및 DC 전압계(30V - 600V)

■ 사용자 설정 가능한 IR 테스트 타이머(기본 1분), (최대 19분 50초)

■ 악기 및 리드용 소프트 휴대 케이스

■ 빠른 시작 및 전체 사용자 가이드

■ 추가 안전을 위한 잠금 HV 절연 플러그

■ 단자를 가로지르는 셔터는 우발적인 먼지 및 기타 물체의 침입을 방지합니다.

명세서

절연 범위	0.1MΩ ~ 2TΩ
공칭 테스트 전압	250V, 500V, 1000V, 2500V, 5000V
단자 전압 정확도
	테스트 전압
	≤1000 V 0... 공칭의 5% 테스트 전압
절연 정확도	±5% ±3자리
단락 전류	5mA ±0.5mA
전압계 정확도	±2%rdg±3dgt
전원	8 x LR6/AA 배터리
작동 온도 범위 및 습도
	- 20°C ~ 45°C
습기	상대 습도 80%
보관 온도 범위 및 습도
	-20°C ~ 60°C
안전 보호	절연 Cat III 600V
메모	명시된 환경 제한이 있는 서비스 오류는 본질적인 오류의 두 배입니다.
EMC	IEC 61326-1:2013 준수
치수	177mm x 226mm x 100mm
무게	1.9kg(배터리 포함)

VS-3121

VS-3121변압기의 절연 시험작동 전압이 1000V를 초과하고 더 높은 절연 테스트 전압이 필요한 전기 및 산업 테스트 애플리케이션용으로 설계되었습니다.

VS-3121A와 달리 VS-3121은 50V, 100V, 250V, 500V, 1000V 및 2500V의 고정 범위 전압을 제공합니다.

작동 전압이 1kV 이상인 장비에는 다음이 필요합니다.변압기의 절연 시험s 1kV 이상의 전압에서. 고전압 테스트의 핵심인 당사의 5/10/15 kV 장치는 최고의 안전성, 편의성 및 휴대성과 함께 최고 수준의 품질 테스트를 제공합니다.

모든 고자본의 완벽한 절연 테스트 기능을 위해

VS-3127

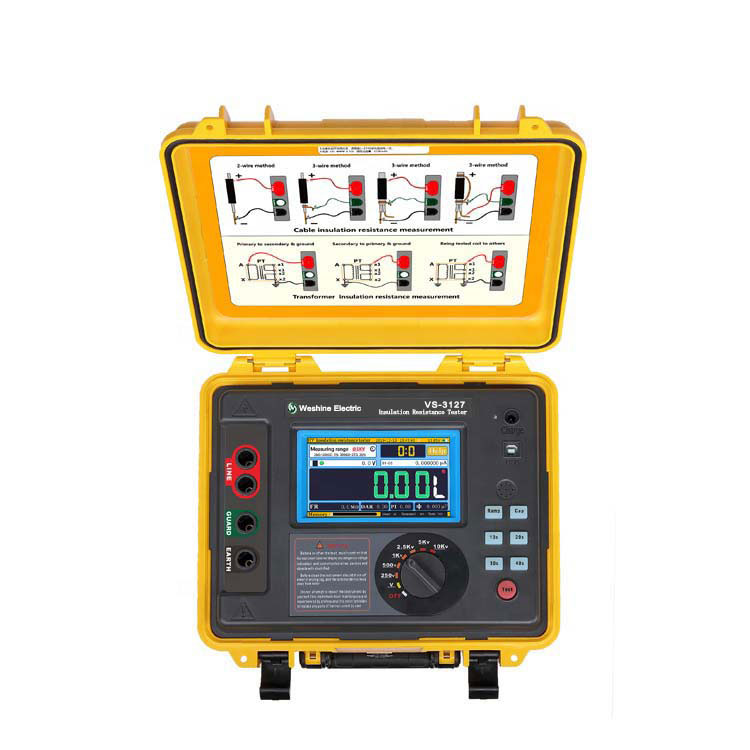

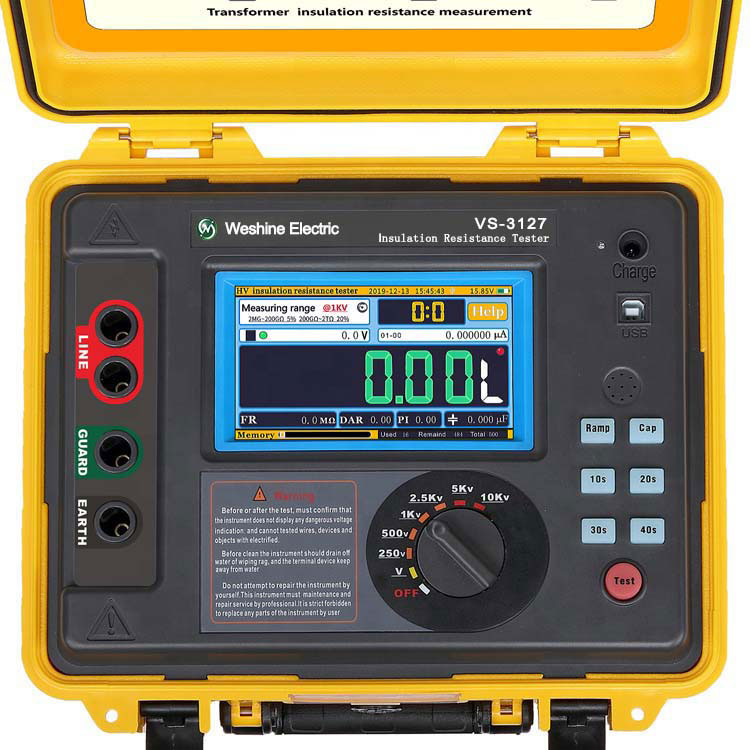

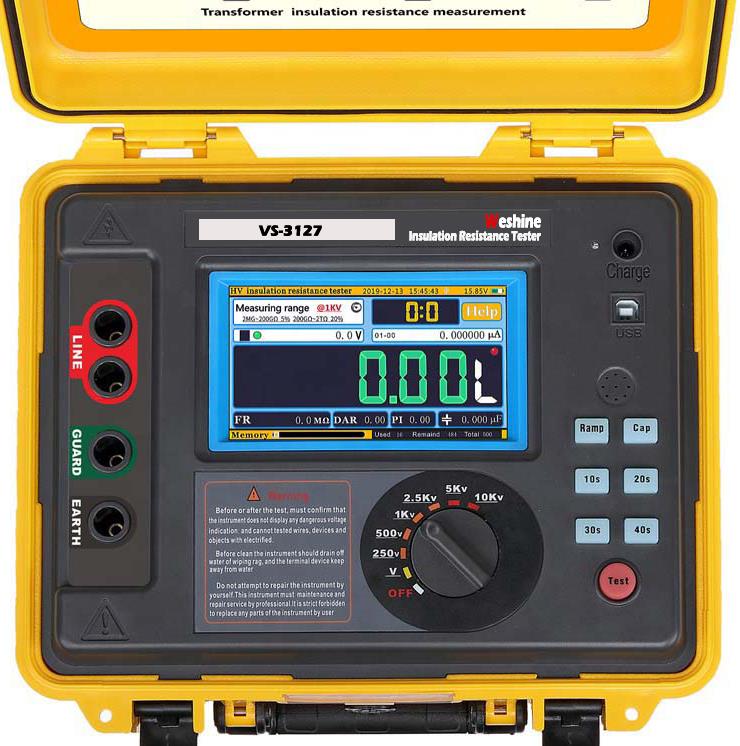

VS-3127변압기의 절연 시험30TΩ의 최대 저항으로 최대 15kV 테스트 전압까지 정확한 절연 저항 측정을 수행할 수 있는 기능을 제공합니다. 저항 측정 정확도는 1MΩ에서 3TΩ까지 ±5%입니다!

유틸리티 및 서비스 회사의 경우 VS-3127은 유연성과 미래 보장 기능을 갖춘 만능 테스터입니다. Weshine VS-3127은 어디에서 작업하든 작동하도록 설계되었습니다.

출력 정격 전압 최대 범위는 7개 기어(250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV)입니다.

최대 단락 전류 7mA

절연 저항 테스트(IR), 분극 지수 테스트 - PI), 유전 흡수율 테스트(DAR). 램프 테스트 모드(RAMP), 필터링된 저항 테스트 모드(FR). *커패시턴스 테스트(Cap.).

측정된 전압을 자동으로 모니터링하는 전압 모니터 기능

15KV에서 테스트하는 이유는 무엇입니까?

5kV ~ 15kV는 테스트 전류를 3배로 증가시켜 노이즈가 높은 상태에서 네거티브 테스트 전류를 방지할 수 있습니다.

15kV는 NETA ATS 2007을 기준으로 35,000V~69,000V의 자산에 대해 지정됩니다.

34,500V 이상의 모터는 NETA ATS 2007에 따라 15kV에서 테스트해야 합니다.

명세서

절연 범위	0.1MΩ ~ 30TΩ
공칭 테스트 전압	250V, 500V, 1kV, 2.5kV, 5kV, 10kV, 15kV
단자 전압 정확도
	≥ 5% ≤ 10% ≤ ±10V
절연 정확도	1MΩ ~ 3TΩ, ±5% ±3자리
	ï¼3 TΩ, ±20% ±3자리
단락 전류	≤7mA ±0.5mA
램프 테스트 모드	±2%rdg±3dgt
전원	프리셋 전압의 10% 스텝 사이즈로 테스트하여 프리셋 전압까지 승압
작동 온도 범위 및 습도
	- 20°C ~ 50°C
습기	상대 습도 80%
보관 온도 범위 및 습도
	-25°C ~ 65°C
전압 테스트	AC/DC:0V ~ 1000V, 정확도: ±5%rdg±3V
커패시턴스 테스트	10nFï½25uF, 정확도: ±10%rdg±10nF
현재 테스트	0.01nAï½7mA, 정확도: ±5%rdg±0.5nA
안전 보호	절연 Cat III 600V
메모	명시된 환경 제한이 있는 서비스 오류는 본질적인 오류의 두 배입니다.
EMC	IEC 61326-1:2013 준수
치수	280mm x 260mm x 160mm
무게	4.9kg(배터리 포함)

선택

Weshine은 특히 전체 범위의 전기 장비를 다루는 데 8년의 경험을 가지고 있습니다. 현재 Weshine은 다양한변압기의 절연 시험각 단계에 대해 다음 형식으로 표시됩니다.

주문 정보변압기의 절연 시험S
고양이. 아니.	최대 테스트 전압	최대 테스트 범위	IR/PI/다르	비탈길	정말로	캡.
VS-3121	2.5kV	100GΩ	√
VS-3121A	5.0kV	20TΩ	√
VS-3125	5.0kV	10TΩ	√	√	√
VS-3125A	5.0kV	10TΩ	√	√	√	√
VS-3126	10.0kV	20TΩ	√	√	√
VS-3126A	10.0kV	20TΩ	√	√	√	√
VS-3127	15.0kV	30TΩ	√	√	√	√
