변압기에 대한 OC 및 SC 테스트

변압기의 Weshine® OC 및 SC 테스트, 변압기 LV 단락 임피던스 테스터에는 외부 전압 조정기가 제공되지 않으며 기본 연결 모드를 채택합니다. 3상 테스트를 시작하고 파라미터 입력 시 자동으로 임피던스 오차 백분율을 계산하여 직관적인 결과를 제공합니다. 변압기의 권선변형을 현장에서 검출하는 쾌속시험기입니다.

문의 보내기 PDF 다운로드

제품 설명

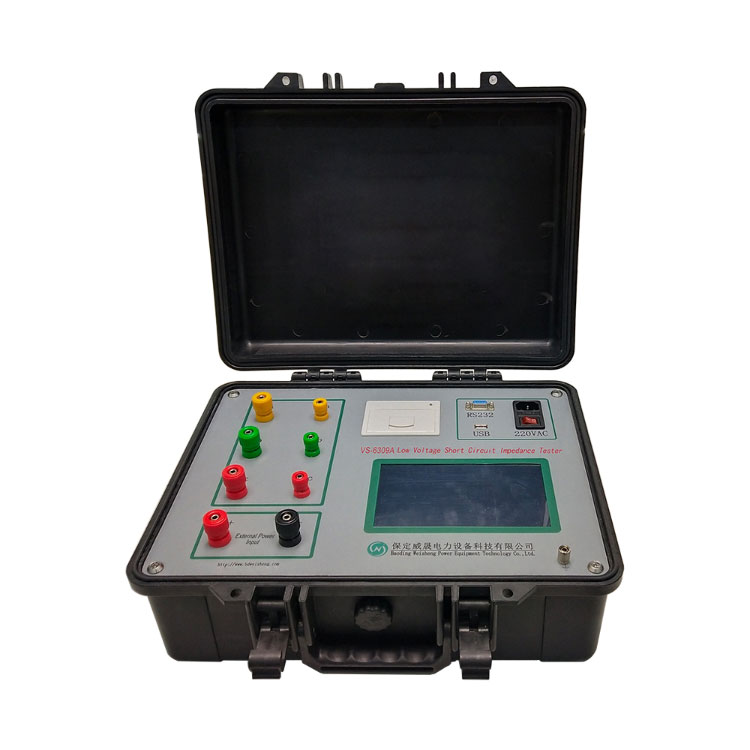

변압기 LV 단락 임피던스 테스터용변압기에 대한 OC 및 SC 테스트

자동 변압기 저전압 단락 임피던스 테스터에는 두 가지 테스트 전력 모델이 있습니다.

1. 내부 전원 공급 장치: 외부 전압 조정기 없이 하나의 배선으로 3상 변압기 테스트를 완료할 수 있습니다. 테스트는 간단하고 현장 테스트에 적합합니다.

2. 외부 전원 공급 장치: 실내 테스트에 적합한 전압 조정기를 통해 테스트 전원을 공급합니다.

3상 전압, 3상 전류, 3상 전력, 3상 단락 임피던스(Zk), 3상 단락 리액턴스(Xk), 3상 단락 인덕턴스(Lk), 3상 표시 위상 단락 임피던스 전압(Zke) 및 정격 온도, 정격 전류 inpercent 임피던스 전압 및 명판 임피던스의 백분율 오류로 변환된 변압기를 자동으로 계산합니다. 삼상 변압기의 단상 결함을 확인하는 데 사용할 수 있습니다.

그만큼변압기에 대한 OC 및 SC 테스트세 개의 단상 측정 데이터를 기록할 수 있으며 변압기의 다른 연결에 따라 변압기의 임피던스 전압 및 임피던스 전압 비율 오류를 계산할 수 있습니다. 3상 단상 테스트가 완료된 후 3상 단락 임피던스의 계산 결과가 표시될 수 있습니다. 테스트 결과는 테스트 데이터의 비교 가능성을 향상시키기 위해 주파수 보정, 온도 변환 및 전류 변환으로 자동 변환됩니다. VS-6309B에는 무부하 및 부하 테스트 기능이 있습니다.

웨샤인변압기에 대한 OC 및 SC 테스트매개변수(사양)

제품 정보
상품명	변압기 단락 임피던스 테스터
전압 범위	15V ~ 500V	현재 범위	0.5A ~ 50A
기능	단락 임피던스 테스트, 제로시퀀스 임피던스 테스트, 부하 테스트, 무부하 테스트
일반적인 애플리케이션	고전압 전력 변압기.
무게	9.5kg	인증서	세륨; EMC; LVD; ISO; IEC;
치수	405mm330mm180mm	모델 번호	VS-6309 시리즈

변압기에 대한 OC 및 SC 테스트특징

1. 단상 임피던스, 3상 임피던스, 제로 시퀀스 임피던스(중성점이 있는 별) 측정, 무부하 테스트 기능.

2. 두 가지 전원 공급 모드: 내부 전원 및 외부 단상 전압 조정기.

3. 전압 및 전류 테스트 범위가 넓고 정밀도가 높습니다.

4. 7.0인치 터치스크린으로 조작이 간편합니다.

5. 대용량 메모리가 내장되어 있어 잃어버리기 쉽지 않아 160세트의 데이터를 저장할 수 있습니다.

6. 시험 자료를 인쇄할 수 있는 붙박이 고속 마이크로 열전사 프린터.

7. 내장 고정밀 시계, 실시간 표시 시간.

8. U 디스크 저장 기능으로.
