변압기의 개방 회로 시험
  • 변압기의 개방 회로 시험변압기의 개방 회로 시험

변압기의 개방 회로 시험

변압기의 Weshine® 개방 회로 테스트, 변압기 LV 단락 임피던스 테스터는 외부 전압 조정기와 함께 제공되지 않으며 기본 연결 모드를 채택합니다. 3상 테스트를 시작하고 파라미터 입력 시 자동으로 임피던스 오차 백분율을 계산하여 직관적인 결과를 제공합니다. 변압기의 권선변형을 현장에서 검출하는 쾌속시험기입니다.

문의 보내기    PDF 다운로드

제품 설명

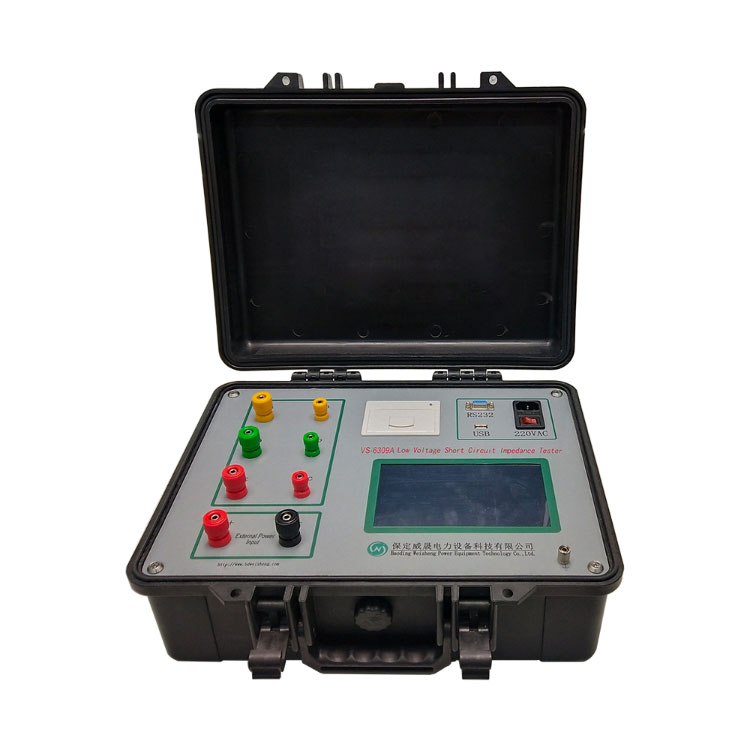

변압기 LV 단락 임피던스 테스터용변압기의 개방 회로 시험


자동 변압기 저전압 단락 임피던스 테스터에는 두 가지 테스트 전력 모델이 있습니다.

1. 내부 전원 공급 장치: 외부 전압 조정기 없이 하나의 배선으로 3상 변압기 테스트를 완료할 수 있습니다. 테스트는 간단하고 현장 테스트에 적합합니다.

2. 외부 전원 공급 장치: 실내 테스트에 적합한 전압 조정기를 통해 테스트 전원을 공급합니다.


3상 전압, 3상 전류, 3상 전력, 3상 단락 임피던스(Zk), 3상 단락 리액턴스(Xk), 3상 단락 인덕턴스(Lk), 3상 표시 위상 단락 임피던스 전압(Zke) 및 정격 온도, 정격 전류 inpercent 임피던스 전압 및 명판 임피던스의 백분율 오류로 변환된 변압기를 자동으로 계산합니다. 삼상 변압기의 단상 결함을 확인하는 데 사용할 수 있습니다.


그만큼변압기의 개방 회로 시험세 개의 단상 측정 데이터를 기록할 수 있으며 변압기의 다른 연결에 따라 변압기의 임피던스 전압 및 임피던스 전압 비율 오류를 계산할 수 있습니다. 3상 단상 테스트가 완료된 후 3상 단락 임피던스의 계산 결과가 표시될 수 있습니다. 테스트 결과는 테스트 데이터의 비교 가능성을 향상시키기 위해 주파수 보정, 온도 변환 및 전류 변환으로 자동 변환됩니다. VS-6309B에는 무부하 및 부하 테스트 기능이 있습니다.


웨샤인변압기의 개방 회로 시험매개변수(사양)


제품 정보

상품명

변압기 단락 임피던스 테스터

전압 범위

15V ~ 500V

현재 범위

0.5A ~ 50A

기능

단락 임피던스 테스트, 제로시퀀스 임피던스 테스트, 부하 테스트, 무부하 테스트

일반적인 애플리케이션

고전압 전력 변압기.

무게

9.5kg

인증서

세륨; EMC; LVD; ISO; IEC;

치수

405mm*330mm*180mm

모델 번호

VS-6309 시리즈



변압기의 개방 회로 시험특징

1. 단상 임피던스, 3상 임피던스, 제로 시퀀스 임피던스(중성점이 있는 별) 측정, 무부하 테스트 기능.

2. 두 가지 전원 공급 모드: 내부 전원 및 외부 단상 전압 조정기.

3. 전압 및 전류 테스트 범위가 넓고 정밀도가 높습니다.

4. 7.0인치 터치스크린으로 조작이 간편합니다.

5. 대용량 메모리가 내장되어 있어 잃어버리기 쉽지 않아 160세트의 데이터를 저장할 수 있습니다.

6. 시험 자료를 인쇄할 수 있는 붙박이 고속 마이크로 열전사 프린터.

7. 내장 고정밀 시계, 실시간 표시 시간.

8. U 디스크 저장 기능으로.
