릴레이 테스트 키트

제품 설명

그리드 보호 시스템의 다양한 기능 요구 사항을 고려할 때 테스트 기능에는 "실제" 상황에서 전체 보호 시스템(또는 개별 보호 구성 요소)의 작동을 분석하기 위한 더 높은 수준의 정교한 테스트 하드웨어 및 소프트웨어가 필요합니다. 이러한 확장되는 테스트 기능을 충족하려면 테스트 장비의 사용자 인터페이스 및 소프트웨어 제어를 단순화하는 유사한 개선이 더욱 필요합니다. Weshine®의 포괄적인 릴레이 테스트 키트(VS-JB900 시리즈) 라인을 사용하면 아무리 복잡하더라도 릴레이 테스트의 모든 측면을 쉽게 처리할 수 있습니다. 또한 기존 전기 기계 릴레이를 테스트하든 최신 IEC 61850 네트워크 연결 장치를 테스트하든 당사의 견고한 제품은 실제 테스트를 위해 휴대할 수 있으면서도 필요한 높은 전력을 제공합니다.

제품소개

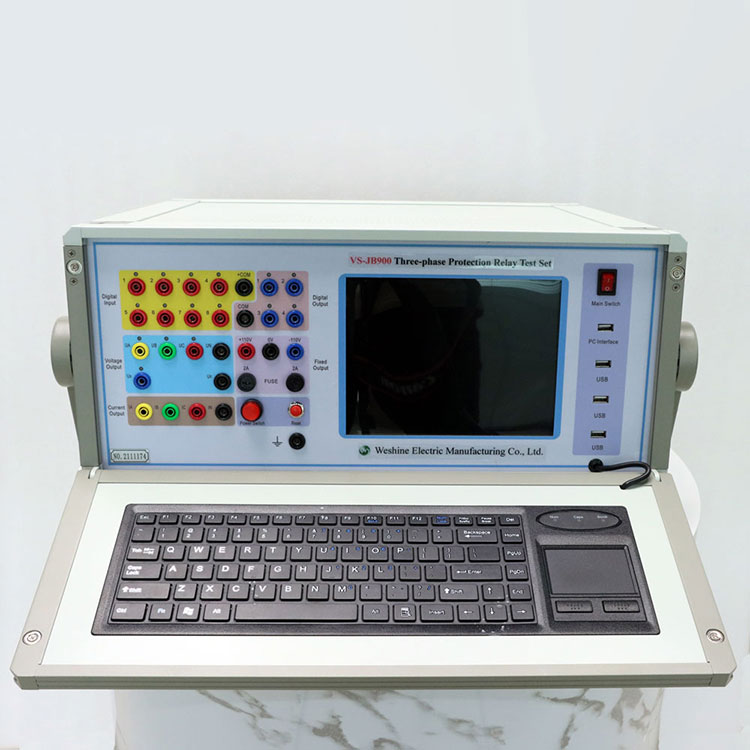

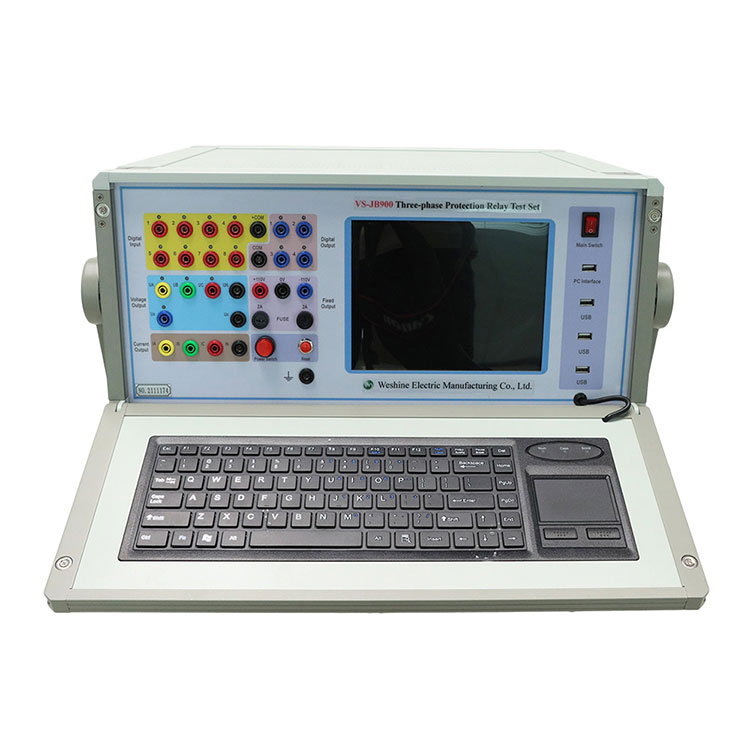

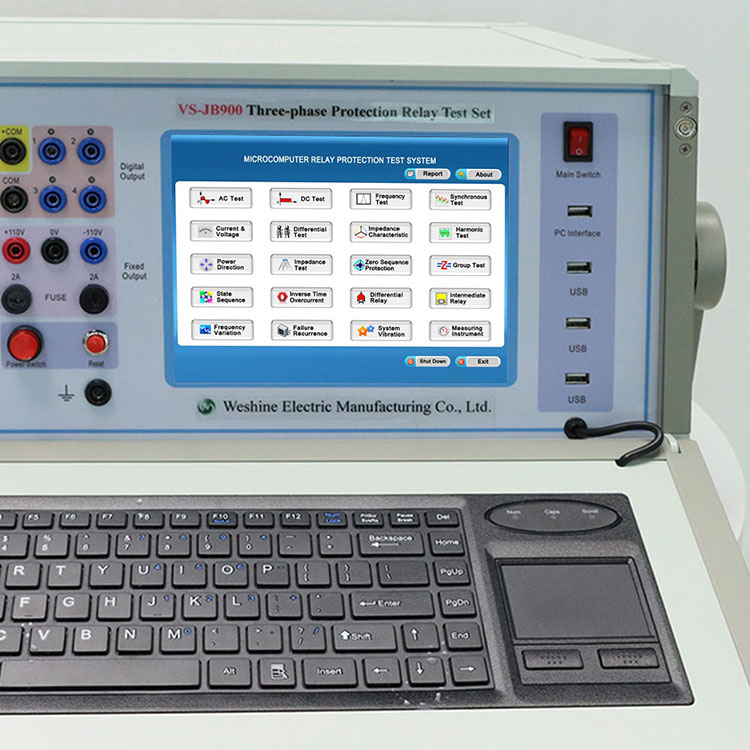

Weshine® 릴레이 테스트 키트

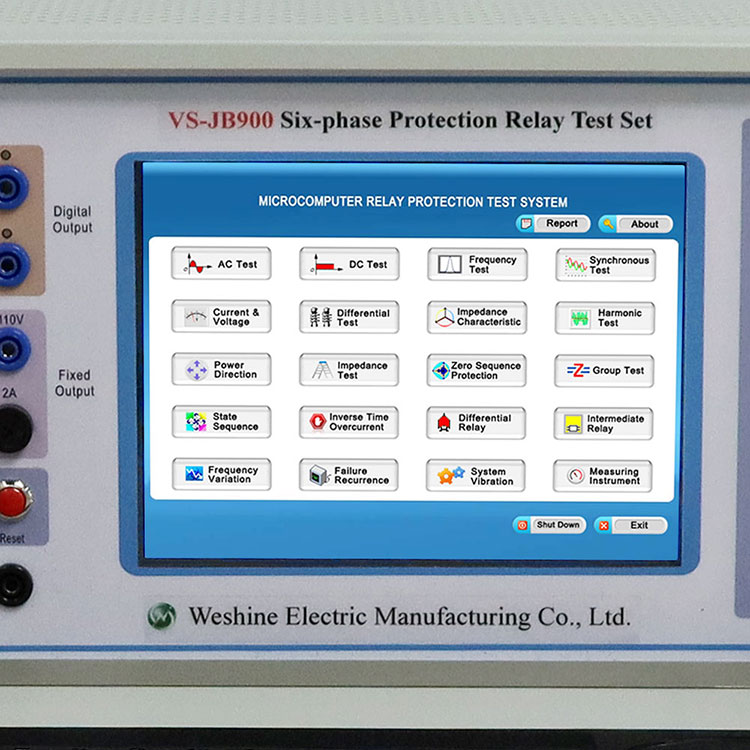

Weshine®은 2013년에 최초의 소프트웨어 기반 보호 계전기 테스트 키트를 개발했으며 컴퓨터 제어(포괄적이고 간단한 내장 터치 스크린 사용자 인터페이스 포함)부터 휴대용 및 실험실 스타일 수동 작동 테스트 장치에 이르기까지 다양한 모델을 계속해서 제공하고 있습니다. 모든 요구 사항을 충족합니다. 릴레이 테스트 키트 요구 사항. 릴레이 테스트 솔루션은 소프트웨어가 별도로 청구될 경우 비용이 많이 들 수 있지만 Weshine® 솔루션을 사용하면 대부분의 릴레이를 테스트하는 데 필요한 소프트웨어가 테스트 세트에 포함되어 있으므로 추가 비용이 발생하지 않습니다.

제조 계전기 및 1차 주입 테스트 솔루션 분야의 풍부한 유산은 회사의 광범위한 계전기 테스트 경험을 통해 이익을 얻습니다. 이 경험은 또한 글로벌 지원 시스템의 성공을 주도합니다. Weshine®은 귀하가 어디에 있든 귀하를 돕기 위해 여기 있습니다!

제품 정보
상품명	3상 보호 계전기 테스트 세트
전압 채널	4	현재 채널	3
	AC 전류 소스
	0 ~ 40 A/위상, 정확도 0.5%
	DC 전류 소스
	0 ~ ±30 A/위상, 정확도: 0.5%
	AC 전압 소스
	위상 전압: 0 ~ 125V/위상; 라인 전압: 0 ~ 250V
	DC 전압 소스
	상 전압: 0~±150V; 라인 전압: 0~±300V
힘	각 위상의 최대 출력 전력: 420VA
	3개 병렬 전류의 최대 출력 전력: 900VA
	3개의 병렬 전류의 최대 허용 작업 시간: 10초

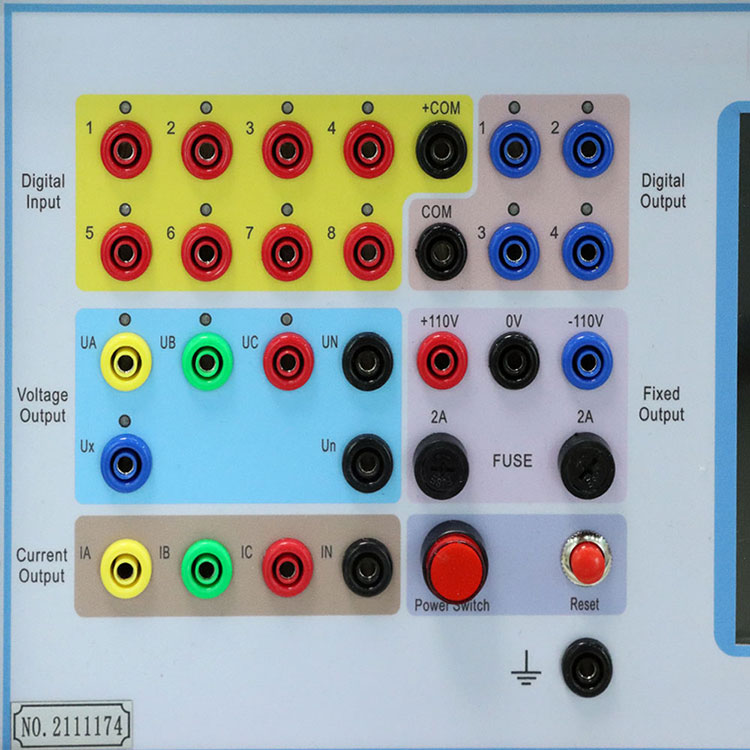

입력 단자	8쌍	출력 단자	4쌍
표준	DL/T624-1997...	인증서	CE; EMC; LVD; ISO; IEC;
치수	455mm530mm220mm	모델 번호	VS-JB900B

선택

Weshine®은 특히 전체 범위의 전기 장비를 다루는 데 8년의 경험을 보유하고 있습니다. 현재 Weshine®은 다음과 같은 다양한 릴레이 테스트 키트를 개발했습니다.

릴레이 테스트 키트 주문 정보
고양이. 아니요.	AC 전류(A) 및 정확도	DC 전류(A) 및 정확도	AC 전압(V) 및 정확도	DC 전압(V) 및 정확도
VS-JB-III	0~5.0~50, 0~100, 0.5%	0~±20, 0.5%	0~250, 0.5%	0~±250, 0.5%
VS-JB900B	0~40, 0.5%	0~±30, 0.5%	0~125, 0.5%	0~±150, 0.5%
VS-JB900C	0~30, 0.5%	0~±20, 0.5%	0~125, 0.5%	0~±150, 0.5%
VS-JB901	0~40, 0.2%	0 ~ ±10, 0.2%	0~125, 0.5%	0~±150, 0.2%
VS-JB902	0~30, 0.2%	0~±10, 0.5%	0~125, 0.2%	0~±150, 0.2%
VS-JB902S	0~30, 0.2%	0~±10, 0.5%	0~125, 0.2%	0~±150, 0.5%
VS-JB903	0~40, 0.2%	0~±10, 0.5%	0~125, 0.5%	0~±150, 0.2%
VS-JB904	0~30, 0.2%	0~±10, 0.5%	0~125, 0.2%	0~±150, 0.2%

고양이. 아니요.	전압 수	전류 수	운영 중 체계	기구 구조	치수 (mm)	무게 (킬로그램)
VS-JB-III	2	2	\	SCM	450x280x275	18
VS-JB900B	4	3	승리 XP	IPC	455x530x220	30
VS-JB900C	6	6	승리 XP	IPC	455x530x220	49
VS-JB901	4	3	승리 XP	IPC	410x190x420	12.5
VS-JB902	4	3	승리 XP	IPC	328x168x250	11
VS-JB902S	6	6	승리 XP	IPC	390x280x170	15
VS-JB903	4	3	승리 XP	IPC	410x190x420	18
VS-JB904	6	6	승리 XP	IPC	410x190x420	18
