제품 설명

중국의 전문 제조업체인 Weishine의 고품질 삼상 계전기 보호 테스터 장비를 구입하세요. 이 장비는 보호 계전기, 마이크로프로세서 보호 장치, 2차 회로, 자동화 장비 및 전체 전력망 보호 시스템을 검사하도록 설계되었습니다. 계전기는 라인 오류, 비정상적인 전압, 과전류, 재폐로 동작, 차동 보호 트리거 및 제어 회로 동작 시 정확하게 반응해야 하므로 안전하고 조화로운 전력 시스템 작동을 위해서는 정기적인 테스트가 필수적입니다.

삼상 릴레이 보호 테스터 란 무엇입니까?

삼상 계전기 보호 테스터는 보호 계전기, 마이크로 프로세서 기반 보호 장치, 2차 회로, 자동화 장비 및 전력 시스템 보호 체계의 성능 및 작동 특성을 검증하도록 설계된 전문 테스트 장치입니다.

테스터는 제어 가능한 2차 전류, 전압, 주파수, 위상 각도, 고조파, DC 및 스위칭 신호를 생성하여 정상 및 비정상 전력 시스템 조건을 시뮬레이션합니다. 이러한 시뮬레이션된 신호를 테스트된 보호 장치에 적용함으로써 엔지니어는 릴레이 설정, 픽업 값, 작동 시간, 트립 로직 및 접점 응답을 확인할 수 있습니다.

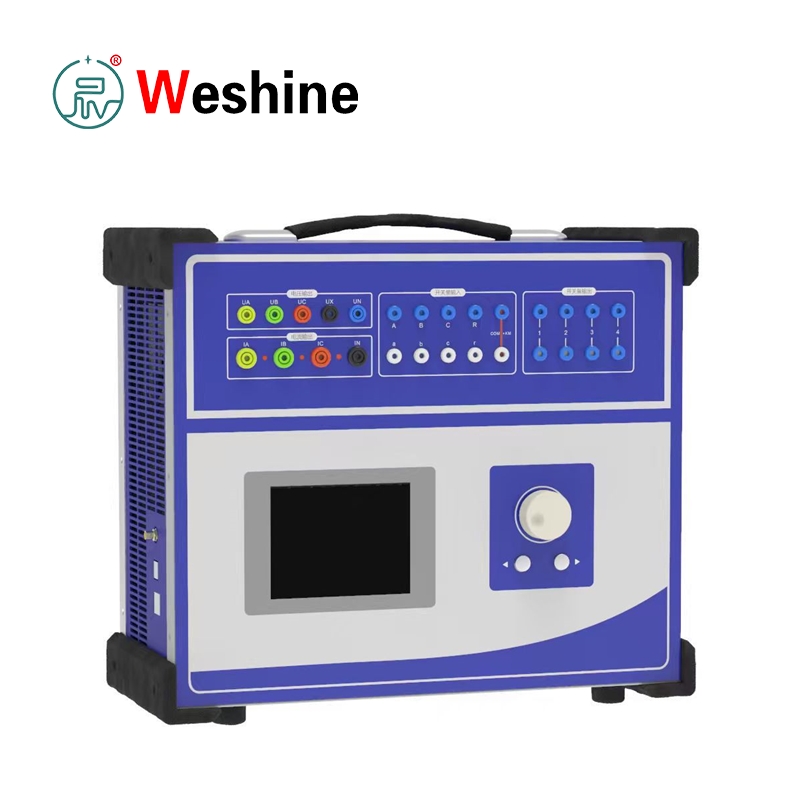

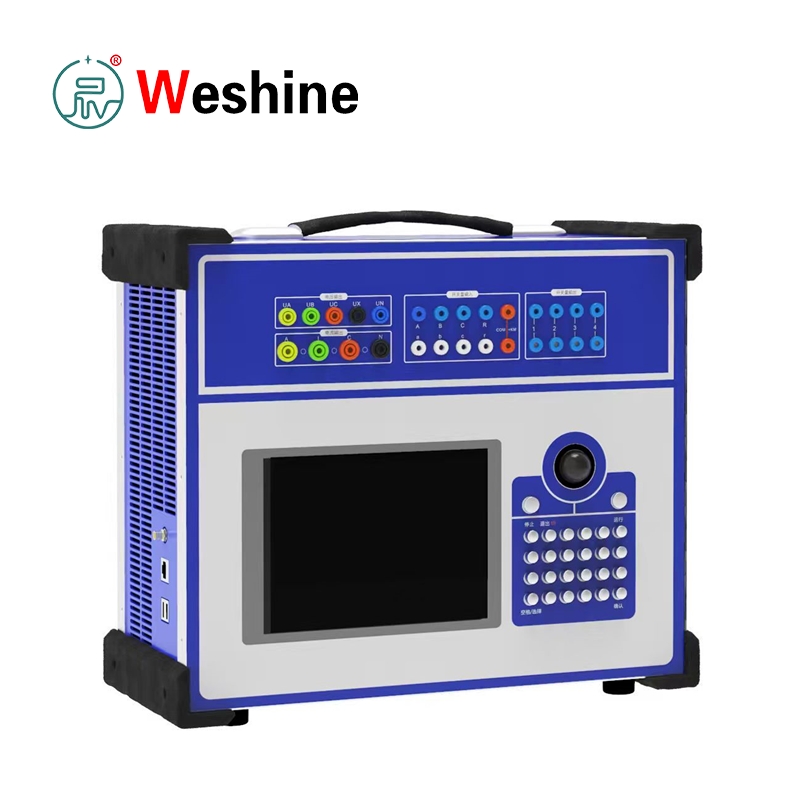

Three Phase Relay Protection Tester

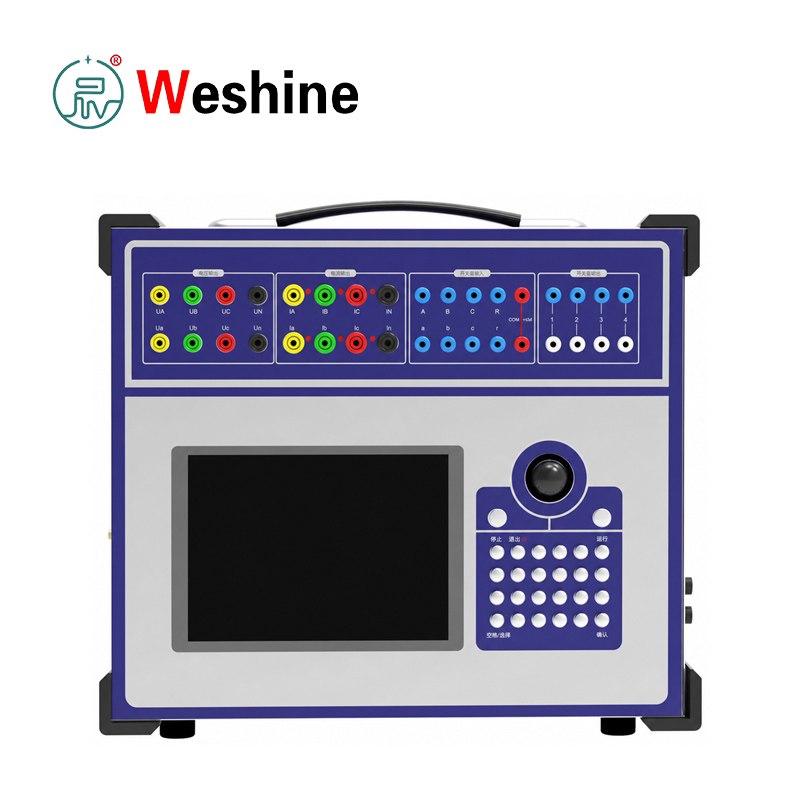

다중 채널 전류 및 전압 출력

3상 릴레이 보호 테스터에는 포괄적인 릴레이 보호 테스트를 위해 4개의 전압 채널과 3개의 전류 채널이 장착되어 있습니다. 전압 채널은 위상 전압, 라인 전압, 제로 시퀀스 전압, 전압 불균형, 전압 손실, 주파수 편이 및 동기 테스트를 지원합니다.

3개의 전류 채널은 개별 위상 전류 테스트를 위해 독립적으로 작동하거나 병렬로 연결하여 최대 120A의 단시간 전류 출력을 제공할 수 있습니다. 과전류 계전기, 지락 계전기, 반한시 보호, 차동 보호, 거리 보호, 재폐로 논리, 저전압 보호 및 주파수 계전기의 테스트를 지원합니다.

산업용 컴퓨터 제어 및 현장 운영

산업용 컴퓨터 플랫폼을 기반으로 구축된 이 테스터는 외부 컴퓨터 없이 독립형 현장 테스트를 위해 내장 디스플레이와 로컬 작동 패널을 통합합니다. 테스트 매개변수와 결과를 화면에서 직접 확인할 수 있어 현장 시운전 및 유지보수에 적합합니다.

장비는 고급 테스트 기능, 데이터 관리 및 자동 테스트 보고서 생성을 지원하는 호환 소프트웨어가 있는 PC에 연결할 수도 있습니다.

유연한 전류, 전압 및 DC 출력

테스터는 다음을 포함하여 광범위한 출력 기능을 제공합니다.

AC 전류 출력:채널당 0~40A, 3채널 병렬로 최대 120A 단시간 출력

AC 전압 출력:0~120V 상전압 및 0~240V 선간전압

DC 출력:DC 전류, DC 전압 및 조정 가능한 DC 보조 전원 공급 장치

이러한 기능은 DC 릴레이 테스트를 지원하고 현장 시운전 중에 보호 장치 및 보조 회로에 전원을 공급할 수 있습니다.

주파수, 고조파 및 타이밍 측정

테스터는 가변 주파수와 고조파 신호 출력을 통합하여 주파수 변화 및 다차 고조파 환경을 포함한 다양한 전력 시스템 작동 조건을 시뮬레이션합니다. 이를 통해 기술자는 표준 전원 주파수뿐만 아니라 다양한 보조 신호 조건에서 릴레이 성능을 평가할 수 있습니다.

내장된 스위치 입력 및 출력 모듈은 트립 접점 감지, 릴레이 접점 모니터링, 회로 차단기 시뮬레이션, 시작 신호 확인 및 동작 타이밍 측정을 지원합니다. 타이밍 범위는 0.1ms~9999s에 이르므로 계전기 작동 시간, 트립 지연, 재폐로 간격 및 보호 논리 응답을 정확하게 측정할 수 있습니다.

적용 범위 및 안전 보호

삼상 릴레이 보호 테스터는 전자기 릴레이, 정적 릴레이, 디지털 보호 장치, 마이크로프로세서 릴레이, 재폐로 장치, 변압기, 라인, 모터 및 발전기 보호 시스템을 테스트하는 데 적합합니다.

변전소, 발전소, 공장 배전실, 철도 전원 공급 장치 네트워크 및 전문 릴레이 실험실에서 널리 사용됩니다.

출력 과부하 보호, 고장 자가 진단, 출력 인터록, 소프트 스타트 전원 설계 등 다양한 보호 기능이 통합되어 있습니다. 이러한 기능은 현장 작업 중에 테스터와 연결된 장비를 모두 보호하는 데 도움이 됩니다. 장비는 2차 회로 안전, 표준 배선 절차 및 릴레이 테스트 작업 흐름에 익숙한 숙련된 기술자가 작동해야 합니다.

장비는 다음을 준수합니다.GB/T 7261-2008그리고DL/T 624-2010. 운영자는 사용 중 현지 릴레이 테스트 코드, 발전소 시운전 규칙 및 현장 안전 표준을 준수해야 합니다.

시스템 사양		AC 전류 출력		DC 전류 출력
목	사양	목	사양	목	사양
제품 모델	VS-JB900	출력 정확도	클래스 0.2	출력 정확도	클래스 0.5
제품 유형	삼상 계전기 보호 시험기	위상 전류 출력, RMS	0~40A	위상 전류 출력	위상당 0 ~ ±10A
제어 플랫폼	산업용 컴퓨터 유형	3상 병렬 전류 출력, RMS	0~120A	3상 병렬 출력	0~±30A
출력 구성	4상 전압, 3상 전류	장시간 허용 상전류, RMS	10A	최대 출력 부하 전압	20V
적용 가능한 테스트	계전기 보호, 2차 회로, 자동화 장치 테스트	최대 위상 전류 출력 전력	420VA
작동 모드	독립형 운영; 구성에 따라 지원되는 컴퓨터 연결	3상 병렬 전류에서 최대 출력 전력	900VA
참조 표준	GB/T 7261-2008, DL/T 624-2010	최대 3상 병렬 전류에서 허용 작동 시간	10초
		기본 주파수 범위	20~1000Hz
		고조파 차수	1일부터 20일까지

AC 전압 출력		DC 전압 출력		스위칭 수량 및 타이밍
목	사양	목	사양	목	사양
출력 정확도	클래스 0.2	출력 정확도	클래스 0.5	스위칭 입력	10개 채널
상 전압 출력, RMS	0~120V	위상 전압 출력 진폭	0~±160V	건식 접점 입력	1~20mA, 24V
라인 전압 출력, RMS	0~240V	라인 전압 출력 진폭	0~±320V	잠재적인 접점 입력, 논리 0	0~+6V
상전압/선간전압 출력전력	80VA / 100VA	상전압/선간전압 출력전력	70VA / 140VA	전위 접점 입력, 논리 1	+11V ~ +250V
기본 주파수 범위	20~1000Hz			스위칭 출력	8쌍
고조파 차수	1일부터 20일까지			DC 접점 용량	220V / 0.2A
				AC 접점 용량	220V / 0.5A
				시간 측정 범위	0.1ms ~ 9999초
				시간 측정 정확도	0.1ms

환경 조건		물리적 특성
목	사양	목	사양
작동 온도	-10°C ~ +50°C	본체 치수	400×300×180mm
보관온도	-25°C ~ +70°C	본체 중량	약 18kg
상대습도	5% ~ 95%, 비응결

제품 운영 가이드

3상 릴레이 보호 테스터는 제어 가능한 2차 전류, 전압, 주파수, 위상 각도, 고조파, DC 및 스위칭 신호를 생성하여 정상 및 결함 그리드 조건을 시뮬레이션한 다음 테스트된 보호 장치에 신호를 공급합니다. 접점 동작, 트립 출력, 복귀 신호 및 로직 피드백을 모니터링하고 동작 시간과 작동 설정 값을 자동으로 기록합니다.

테스트하기 전에 릴레이 모델, 정격 2차 전류, 정격 2차 전압, DC 전력 수요, 트립 접점 유형 및 사전 설정된 보호 매개변수를 확인하십시오. 보호 장치 배선 다이어그램을 확인하고 안전 규칙에 따라 테스트 회로를 분리한 다음 전류 출력, 전압 출력, 스위치 I/O 포트 및 DC 보조 전원 단자를 올바르게 배선하십시오.

과전류 릴레이 테스트 단계:출력 전류, 위상 각도, 주파수 및 테스트 기간을 설정합니다. 표준 테스트 절차에 따라 전류를 점진적으로 높이고 픽업 값, 드롭아웃 값 및 작동 시간을 기록합니다. 3상 고전류 테스트의 경우 3개의 전류 채널을 병렬로 연결하여 최대 단시간 120A 출력에 도달합니다.

전압 릴레이 테스트 단계:전압 채널을 연결하고 필요에 따라 위상 또는 라인 전압을 구성합니다. 이 장치는 저전압, 과전압, 제로 시퀀스 전압, 전압 불균형 및 위상 오프셋을 시뮬레이션합니다. 주파수 편이 기능은 저주파수 부하 차단 및 주파수 릴레이 교정을 제공합니다.

거리, 방향, 차동 및 재폐로 보호 테스트: 보호 논리 체계에 따라 전압, 전류, 위상 각도 및 스위치 접점을 조정합니다. 장비는 릴레이 접점 이동을 추적하고 트립 시간을 측정합니다. 스위치 출력 포트는 필요할 때 차단기 보조 접점 또는 외부 논리 신호를 시뮬레이션합니다.

DC 릴레이 및 보조 회로 테스트:정격 범위 내에서 DC 전압/전류 출력을 사용하십시오. 현장 DC 전원을 사용할 수 없거나 절연된 테스트 전원이 필요한 경우 내장된 조정 가능한 DC 보조 전원 공급 장치를 활성화하십시오.

모든 테스트를 마친 후 측정된 동작 값과 타이밍 데이터를 미리 설정된 보호 설정과 비교합니다. 내부 유지보수 및 시운전 관리 규정에 따라 테스트 기록을 보관합니다.

핵심 기능

1. 표준 4상 전압 및 3상 독립 전류 출력 채널

2. 최대 40A의 단일 채널 AC 전류 출력

3. 3개의 병렬 전류 채널은 단시간 최대 120A 출력을 지원합니다.

4.AC 상 전압 출력 범위: 0~120V

5.AC 라인 전압 출력 범위: 0~240V

6. 모든 릴레이 보호 테스트 시나리오를 위한 내장형 DC 전류 출력

7. 2차 회로 상태 시뮬레이션을 위한 DC 전압 출력 내장

8. 독립적으로 조정 가능한 DC 보조 전원 공급 장치 출력

9. 릴레이 동작 타이밍 범위: 0.1ms ~ 9999s

10. 실시간 릴레이 접점 상태 모니터링을 위한 스위치 입력 채널

11. 출력 채널을 전환하여 회로 차단기 및 외부 접점 신호를 시뮬레이션합니다.

12. 보호 장치의 고조파 응답 특성 테스트를 위한 고조파 신호 출력

13. 주파수 릴레이 검사를 위한 가변 주파수 신호 출력

14. 모든 테스트 매개변수와 결과를 명확하게 표시하는 온보드 디스플레이 화면

15. 산업용 컴퓨터 제어로 완전한 오프라인 독립 작동이 가능합니다.

16. 데이터 읽기 및 소프트웨어 연결 지원을 위해 예약된 USB 포트

17. 비정상적인 작동 상태에서 장비 손상을 방지하기 위해 자동 출력 인터록

18. 통합 오류 자체 검사 및 다층 하드웨어 보호 기능

19. 마이크로프로세서 보호, 정적 릴레이 및 전자기 릴레이 교정과 호환 가능

20．현장 시운전, 일일 유지보수 및 실험실 테스트를 위한 올인원 도구

응용 시나리오

1. 전력망 운영 및 유지 관리 팀

새로운 변전소 시운전, 정기적인 보호 교정, 2차 회로 검사, 트립 회로 테스트 및 전체 보호 체계 유지 관리를 수행합니다.

2. 변압기 제조업체

보호 캐비닛의 공장 검사, 차동 릴레이 검증, 온도 보호 인터페이스 확인 및 보호 패널에 대한 공장 승인 테스트를 수행합니다.

3. 발전소

장치 시운전 및 정전 유지 관리 중 발전기 보호, 주 변압기 보호, 모터 보호, 보조 전원 시스템 및 스위치기어 보호를 완벽하게 교정합니다.

4. 철도산업

철도 견인 변전소 및 배전망에는 계전기 보호 장치가 장착되어 있습니다. 장비는 일상적인 계전기 유지 관리, 피더 보호 확인 및 회로 차단기 트립 논리 검토를 처리합니다.

5. 대규모 산업 기업

철강, 광산, 석유화학 및 제조 공장에서는 고압 계전기 정기 유지보수, 모터 보호 테스트 및 공장 변전소 보호 회로 검사에 이 제품을 사용합니다.

6. 대학 및 직업훈련기관

계전기 보호 이론, 2차 주입 테스트 작동, 결함 상태 시뮬레이션 및 보호 조정 실습 교육을 위한 기계를 적용합니다.

7. 제3자 테스트 연구소

계전기 교정, 보호 장비 성능 검증, 입고 승인 검사 및 외부 시운전 서비스 제공을 완료합니다.

8. 케이블 유지 관리 직원

케이블 교체 또는 수리 후 피더 보호, 지락 보호, 재폐로 로직 및 일치하는 2차 제어 회로를 확인하십시오.

사용 가능한 테스트 항목

1. 마이크로프로세서 기반 보호장치의 전반적인 성능 점검

2. 전자기 릴레이의 교정 및 검증

3. 정적 릴레이 성능 테스트

4. 과전류 계전기의 픽업 값 및 시간 제한 테스트

5. 지락 계전기의 전체 검사

6. 저전압 및 과전압 보호 계전기 교정

7. 주파수 릴레이 성능 테스트

8. 방향 보호를 위한 기능 시뮬레이션 테스트

9. 차동 보호의 완벽한 교정

10．거리 보호를 위한 작업 조건 시뮬레이션

11. 자동 재폐로 장치의 기능 점검

12．차단기 트립 회로 검증

13. 전체 현장 2차 회로 시운전

14. 보호 패널에 대한 공장 승인 테스트

15．릴레이 동작 시간의 정확한 측정

실제 적용 사례

산업 분야: 고압 변전소 업그레이드 및 시운전

프로젝트 챌린지: 건설팀이 변전소 개조 프로젝트를 담당했습니다. 내부 보호 패널에는 과전류, 지락, 저전압, 재폐로 및 차단기 트립 로직 기능이 포함되어 있습니다. 이 프로젝트에는 3상 전류, 4상 전압을 출력하고 접촉 시뮬레이션 및 고정밀 타이밍을 지원할 수 있는 단일 기계가 필요했습니다. 3상 릴레이 보호 테스터가 올인원 테스트 기능을 제공하는 곳입니다.

전체 테스트 흐름: 기술자는 장치를 릴레이 전류 입력 단자, 전압 입력 단자, 트립 접점 및 외부 논리 회로에 연결했습니다. 먼저 AC 전류 픽업 및 드롭아웃 값을 테스트한 다음 시뮬레이션된 오류 전류에서 보호 동작 시간을 기록했습니다. 전압 채널은 저전압 및 전압 복구 상태를 시뮬레이션합니다. 스위치 출력은 차단기 보조 접점 상태를 시뮬레이션하고, 스위치 입력은 트립 및 복귀 신호를 동기식으로 캡처합니다.

프로젝트 결과: 모든 릴레이 설정 값이 시운전 설계 방식과 일치했습니다. 여행 시간 및 조치 데이터는 운영 및 유지 관리 문서에 보관되었습니다. 보호 패널이 공식적으로 작동하기 전에 모든 배선 및 설정 편차가 수정되었습니다.

응용 장점: 표준화된 2차 시뮬레이션 신호는 추적 가능한 타이밍 데이터를 사용하여 단일 단일 기계에서 생성됩니다. 별도의 전류 소스, 전압 소스, 타이머 또는 접촉 시뮬레이터가 필요하지 않아 현장 도구 수량을 대폭 줄입니다. 엔지니어링 회사의 전체 조달 비용을 절감합니다.

FAQ

1、3상 릴레이 보호 테스터는 무엇을 위해 사용됩니까?

보호계전기, 마이크로프로세서 보호장치, 트립회로, 재폐로장치, 보호판넬의 2차 주입 시험에 사용됩니다.

2、VS-JB900은 몇 개의 전압 및 전류 출력을 제공합니까?

표준 4상 전압 및 3상 전류 출력을 제공합니다.

3、최대 AC 전류 출력은 얼마입니까?

각 위상은 0~40A RMS를 출력할 수 있습니다. 3개의 전류 채널을 병렬로 연결하면 단기간 테스트를 위해 출력이 0~120A RMS에 도달할 수 있습니다.

4、AC 전압 출력 범위는 무엇입니까?

상전압 출력 범위는 0~120V RMS이고 선간 전압 출력 범위는 0~240V RMS입니다.

5、테스터가 릴레이 동작 시간을 측정할 수 있습니까?

예. 시간 측정 범위는 0.1ms ~ 9999s이며 정확도는 0.1ms입니다.

6、3상 릴레이 보호 테스터는 DC 출력을 지원합니까?

예. 릴레이 및 2차 회로 테스트를 위한 DC 전류 출력, DC 전압 출력 및 독립적인 DC 보조 전원 출력을 지원합니다.

7、어떤 종류의 릴레이를 테스트할 수 있나요?

테스터는 과전류, 지락, 전압, 주파수, 차동, 거리, 방향, 재폐로 및 기타 보호 장치에 사용할 수 있습니다.

8、어떤 표준이 적용되나요?

이 유형의 계전기 보호 테스터에 대한 참조 표준에는 GB/T 7261-2008 및 DL/T 624-2010이 포함됩니다. 사용자는 또한 현지 릴레이 보호 테스트 절차를 따라야 합니다.

기업의 강점 – Weshine Electric

전문 제조업체로서 OEM 및 대량 도매를 지원합니다. Weshine Electric은 전력망 운영자, 변전소, 전기 계약자, 테스트 실험실, 철도 전력 부서 및 모든 종류의 산업 사용자를 위한 전력 테스트 장비를 개발하고 공급합니다. 릴레이 보호 테스트 시나리오의 경우 안정적인 보조 신호 출력, 편리한 현장 작동 및 표준화된 테스트 작업 흐름과 안정적인 판매 후 기술 지원에 중점을 둡니다.

우리는 고객에게 장비 선택 지침, 다양한 릴레이 테스트를 위한 실무 운영 교육, 2차 회로 테스트 계획 계획 및 특수 검사 요구에 대한 맞춤형 테스트 솔루션을 제공합니다. 모든 장치는 전체 공장 품질 검사를 거치며 작동 튜토리얼과 글로벌 애프터 서비스도 제공됩니다. 수년간의 전력 엔지니어링 지원 경험을 바탕으로 고객이 릴레이 시운전 및 검사 효율성을 높이고 전체 전력 보호 시스템의 안정적인 작동을 보장할 수 있도록 완벽한 릴레이 테스트 솔루션을 제공합니다. 빠른 글로벌 배송, 대량 구매자를 위한 유연한 지불 조건.
