초저주파 고전압 발생기

중국의 전문 제조업체인 Weishine은 기존 상용 주파수 테스트 장비에 과도한 용량이 필요한 전기 절연체의 AC 내구 테스트용으로 설계된 고품질 초저주파 고전압 발생기를 제공하고자 합니다. 예방 절연 테스트에서 고전압 내압 테스트는 장비 절연이 지정된 테스트 전압을 안전하게 견딜 수 있는지 확인하는 가장 중요한 방법 중 하나입니다. XLPE 전원 케이블, 전원 커패시터, 대형 발전기 및 모터와 같은 대용량 테스트 대상의 경우 50Hz AC 내구성 테스트에는 대형 테스트 변압기 또는 공진 테스트 세트가 필요한 경우가 많습니다. 0.1Hz 초저주파 테스트 시스템은 필요한 테스트 전력 용량을 줄이고 현장 테스트를 더욱 실용적으로 만듭니다. 컴팩트하고 휴대 가능한 디자인으로 현장 엔지니어링 팀의 전체 조달 비용이 절감됩니다.

테스트 장치는 제어된 초저주파 AC 고전압을 생성합니다. 사용 가능한 출력 주파수는 0.1Hz, 0.05Hz, 0.02Hz, 0.01Hz입니다. 주파수가 낮을수록 계측기는 테스트 장비 크기와 전력 수요를 관리 가능하게 유지하면서 더 큰 용량성 부하를 테스트할 수 있습니다. 매뉴얼에 따르면 이 시스템은 특히 전원 케이블, 커패시터, 중대형 발전기, 모터 등 등가 정전용량이 큰 전기 장비에 적합합니다.

제품 구성요소

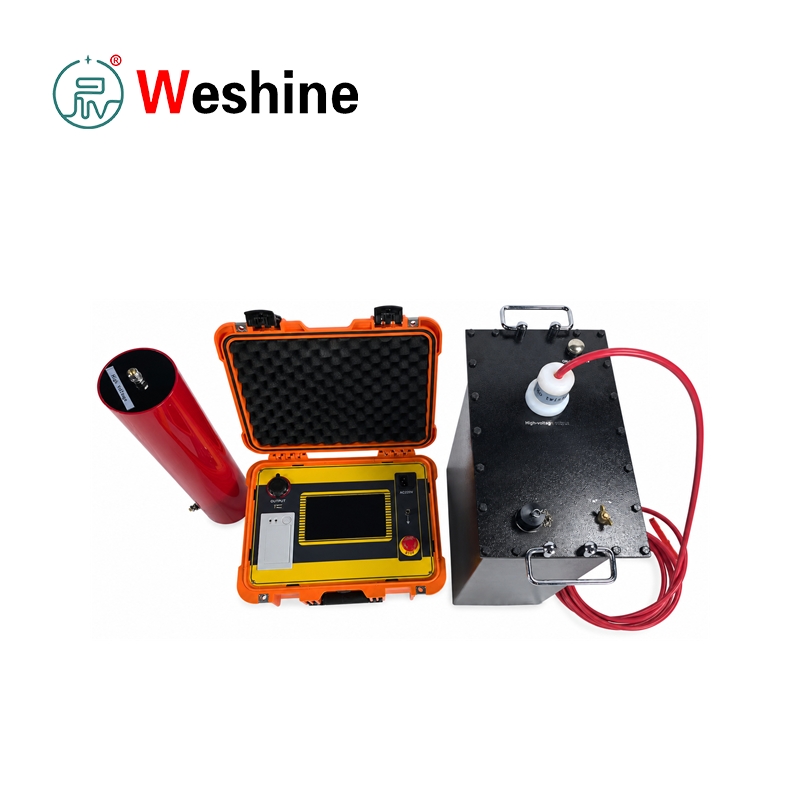

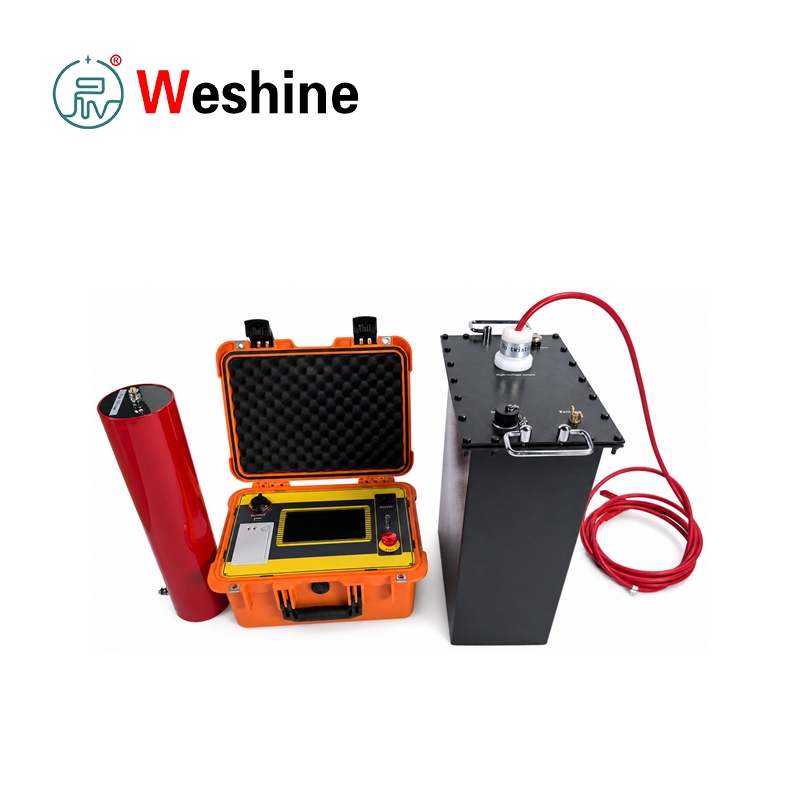

시스템은 컨트롤러와 고전압 부스터의 두 가지 주요 부분으로 구성됩니다.

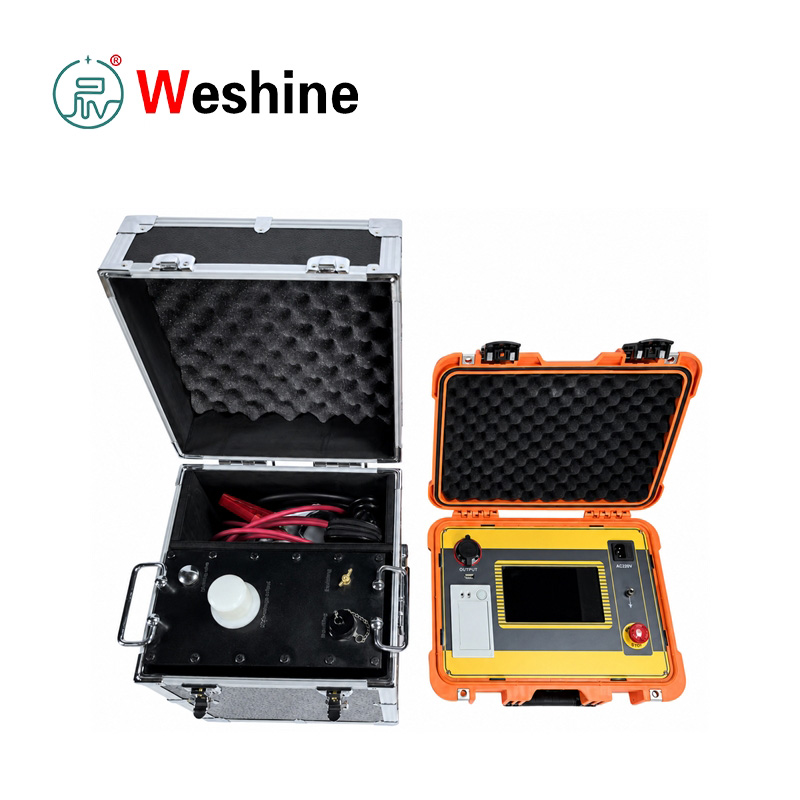

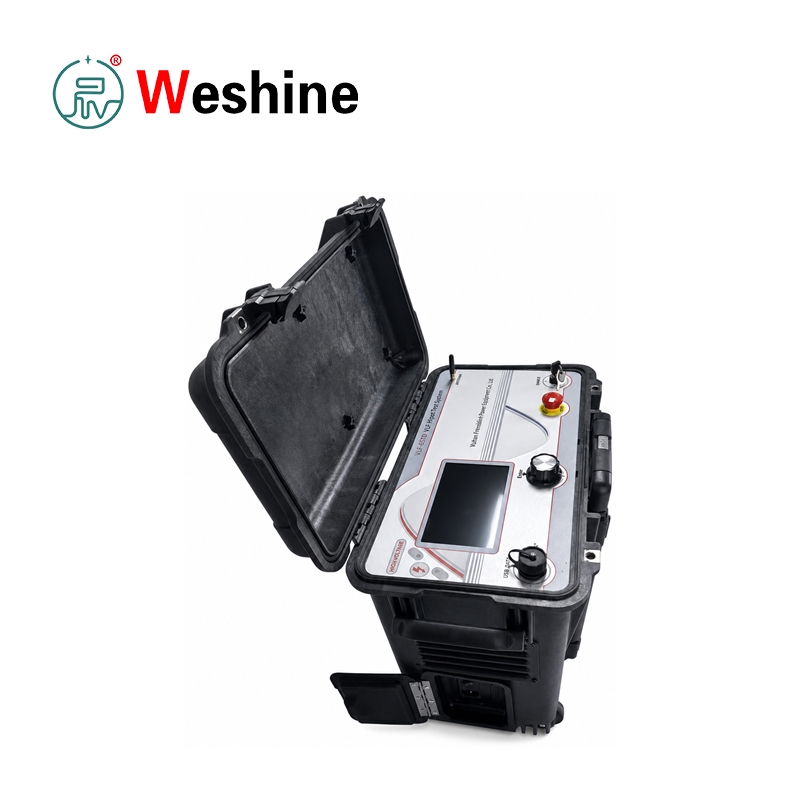

컨트롤러에는 7인치 정전식 터치스크린, 전원 스위치, AC 220V 입력, 접지 단자, USB 통신 포트, 프린터, 비상 정지 버튼 등이 포함된다.

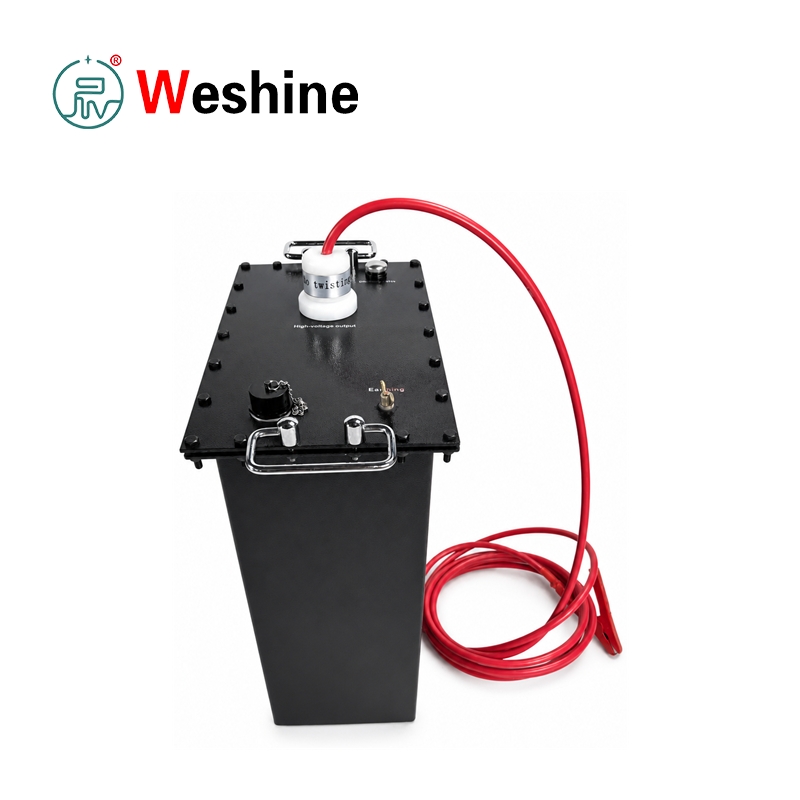

부스터는 고전압 출력을 생성하고 제공된 저전압 제어 케이블을 통해 컨트롤러에 연결됩니다. 고전압 출력은 제공된 고전압 케이블과 접지 액세서리를 사용하여 테스트 대상에 연결됩니다.

작업이 자동화됩니다

배선 후 사용자는 터치 스크린에서 출력 주파수, 테스트 기간, 테스트 전압, 고전압 측 과전류 제한 및 과전압 제한을 설정합니다. 테스트가 시작되면 장비는 부하 자체 점검, 자동 전압 상승, 일정 진폭 출력, 타이밍, 정상 종료 및 자동 방전을 수행합니다. 장비는 타이머나 수동 정지로 정지할 수 있습니다. 또한 과전압 및 과전류 보호를 통해 비정상적인 종료 보호 기능을 제공합니다.

이 초저주파 고전압 발생기는 고전압 및 저전압 폐쇄 루프 네거티브 피드백 제어를 채택합니다. 설명서에는 출력이 용량성 상승 효과를 생성하지 않는다고 명시되어 있습니다. 다중 보호 기능에는 과전압 보호, 고전압 측 과전류 보호, 저전압 측 과전류 보호가 포함되며 보호 동작 시간은 10ms 이하입니다. 컨트롤러와 고전압 발생기는 저전압 제어를 통해 연결되며, 보다 안전한 작동을 위해 광학 제어가 사용됩니다. 내구성이 뛰어난 하드웨어 설계, 장기 프로젝트 사용을 위한 긴 서비스 수명 및 반복 테스트.

테스트 결과를 테스트 보고서로 직접 인쇄할 수 있습니다. 일반 타이머 정지, 수동 정지, 과전압 보호 정지, 과전류 보호 정지 후에는 이력 데이터가 자동으로 저장됩니다. 기기는 최대 64개의 측정 기록을 저장할 수 있습니다. 저장 한도를 초과하면 오래된 기록이 자동으로 삭제됩니다. 이 시스템은 또한 날짜 및 시간 설정, 중국어 및 영어 인터페이스 전환, 자동 저장, 자동 인쇄 및 상위 관리 소프트웨어와의 USB 통신을 지원합니다.

테스트 장비는 초저주파 고전압 발생기에 대한 일반 기술 조건인 DL/T 849.4-2004를 준수합니다. 이 매뉴얼은 또한 35kV 이하 XLPE 절연 전원 케이블에 대한 0.1Hz VLF 테스트 방법을 참조합니다. 현장 사용 시 테스트 개체의 정전용량은 선택한 기기 구성의 정격 정전용량 부하를 초과해서는 안 됩니다. 테스트 대상의 정전 용량이 0.05μF보다 낮은 경우 보조 0.05μF 커패시터를 병렬로 연결하여 정상적인 출력을 지원할 수 있습니다.

제품 매개변수

제품 가이드

VLF 테스트 장치의 작동 원리

휴대용 VLF 테스트 장치는 50Hz 상용 주파수 내구성 테스트를 초저주파 AC 테스트로 대체하여 작동합니다.

용량성 테스트 개체의 경우 전류는 주파수, 정전 용량 및 전압에 비례합니다. 주파수를 0.1Hz 이하로 줄임으로써 AC 절연 내력 시험이라는 실용성을 유지하면서 필요한 시험 전력 용량을 크게 줄일 수 있습니다.

테스트 전 장비 연결

테스트하기 전에 다음을 연결하세요.

설명서의 배선도에 따라.

접지 단자는 접지에 연결되어야 합니다. AC 입력은 220V, 50Hz 전원에 연결됩니다.

휴대용 발전기를 사용하는 경우 발전기 출력 전압과 주파수가 안정적이어야 합니다.

매개변수 설정 및 테스트 준비

컨트롤러의 전원을 켜고 매개변수 설정 화면으로 들어갑니다.

다음 매개변수를 설정합니다.

사용 가능한 주파수는 다음과 같습니다.

테스트 시간은 0~99분까지 설정할 수 있습니다.

기기에 표시되는 전압 및 전류 값은 피크 값입니다.

자동 테스트 프로세스

시작을 누르면 기기가 자체 점검을 수행합니다.

테스트 프로세스에는 다음이 포함됩니다.

1. 자가 점검 로드
2. 자동 전압 상승
3. 일정한 진폭 출력
4. 견딜 타이밍
5. 자동 종료 및 방전

부하가 감지되지 않으면 컨트롤러는 무부하 경고를 표시합니다.

설정된 전압에 도달한 후 계측기는 일정한 진폭 출력을 유지하고 내구 타이밍 프로세스를 시작합니다.

설정 시간에 도달하면 시스템은 고전압 출력을 중단하고 자동으로 테스트 대상을 방전시킵니다.

종료 모드 및 데이터 관리

기기는 다음을 지원합니다.

정상 종료

비정상적인 종료

각 종료 모드에서 테스트 데이터는 기록 데이터로 저장됩니다.

사용자는 다음을 수행할 수 있습니다.

케이블 테스트 가이드

케이블 테스트의 경우:

1. 테스트하기 전에 케이블에 연결된 모든 전기 장비를 분리하십시오.
2. 절연 저항계로 절연 저항을 측정합니다.
3. 절연 점검이 허용된 후에만 VLF 내구성 테스트를 수행하십시오.

설명서에서는 다음을 지정합니다.

테스트 기간:

동기 모터 테스트 가이드

동기 모터 테스트의 경우 매뉴얼에서는 단계별 테스트를 권장합니다.

테스트 방법:

테스트 시간은 일반적으로 전력 주파수 내력 테스트와 동일합니다. 일반적으로 다음과 같습니다.

테스트하는 동안 운영자는 다음을 관찰해야 합니다.

테스트 후 안전 방전

종료 후 케이블을 제거하기 전에 방전봉을 사용하여 테스트 대상을 완전히 방전시키십시오.

이 단계는 특히 다음과 같은 용량성 장비의 경우 필수적입니다.

특징

1.0.1Hz 초저주파 AC 내력 테스트를 지원합니다.

2. 0.05Hz, 0.02Hz, 0.01Hz 출력 주파수 선택을 지원합니다.

3. 자동 전압 상승, 일정한 진폭 출력, 타이밍, 차단 및 방전 기능을 제공합니다.

4. 고전압 출력과 테스트 전류를 측정하여 피크값으로 표시합니다.

5. 고전압 출력에 대한 과전압 보호 기능을 제공합니다.

6. 고전압 측 및 저전압 측 과전류 보호 기능을 제공합니다.

7. 전압이나 전류가 설정된 한도를 초과하면 자동으로 출력을 차단합니다.

8. 보호 동작 시간은 10ms를 넘지 않습니다.

9.7인치 정전식 터치스크린 작동을 제공합니다.

10. 테스트 데이터와 출력 파형을 터치 스크린에 표시합니다.

11. 최대 64개 기록에 대한 자동 이력 데이터 저장 기능이 포함되어 있습니다.

12. 테스트 보고서 인쇄를 위한 내장 프린터를 제공합니다.

13. 상위 관리 소프트웨어와의 USB 통신을 지원합니다.

14. 중국어와 영어 인터페이스 전환이 포함됩니다.

15. 폐쇄 루프 고전압 및 저전압 네거티브 피드백 제어를 제공합니다.

16. 대용량 테스트 대상의 AC 내력 테스트를 지원합니다.

17. 테스트 후 안전한 방전을 위한 방전봉과 접지 케이블이 포함되어 있습니다.

18. 컨트롤러에 비상 정지 버튼을 제공합니다.

19. 실내 및 실외 작업을 지원합니다.

20．소용량 테스트 대상을 위한 보상 커패시터가 포함되어 있습니다.

응용 시나리오

전력 유틸리티

전력회사에서는 예방 유지보수 및 승인 테스트 중에 중전압 전원 케이블, 대형 모터, 발전기, 커패시터 및 기타 대용량 전기 장비의 내구 테스트를 위해 VLF 테스트 장비를 사용합니다.

변압기 제조업체

변압기 및 전기 장비 제조업체는 대용량 절연 시스템이 감소된 주파수에서 AC 내성 검증이 필요한 테스트 영역에서 테스트 세트를 사용할 수 있습니다.

발전소

발전소에서는 시운전, 정밀 검사 및 정기 유지 관리 중에 발전기 고정자 권선, 대형 모터, 스테이션 서비스 케이블 및 관련 절연 시스템의 내력 테스트를 위해 이 장비를 사용합니다.

철도

철도 전원 공급 시스템은 중전압 케이블과 회전 장비를 사용합니다. 테스트 장치는 예정된 유지 관리 중단 중에 현장 내력 테스트를 지원합니다.

산업플랜트

광업, 석유화학, 철강, 제조 공장과 같은 산업 시설에서는 플랜트 배전 시스템의 케이블 및 모터 절연 내력 테스트에 장비를 사용할 수 있습니다.

대학

대학 및 교육 센터에서는 VLF 내력 테스트 원리, 용량성 전류 계산, 케이블 테스트 절차 및 고전압 안전 실습을 교육하기 위해 시스템을 사용할 수 있습니다.

테스트 실험실

고전압 실험실에서는 제어된 초저주파 전압이 필요한 용량성 테스트 개체, 케이블 샘플, 모터 및 절연 시스템의 AC 내구 테스트를 위해 초저주파 고전압 발생기를 사용할 수 있습니다.

케이블 유지 관리

케이블 유지 관리 팀은 설치 또는 수리 후 XLPE 케이블 승인 테스트, 예방 테스트, 결함 후속 점검 및 절연 확인을 위해 테스트 장치를 사용합니다.

응용

1.0.1Hz VLF AC 내구성 테스트.

2.XLPE 전원 케이블 내구성 테스트.

3.35kV 이하 케이블 절연 테스트.

4. 전력 커패시터 내력 테스트.

5. 중대형 발전기 절연 테스트.

6. 모터 고정자 권선 내구성 테스트.

7. 케이블 핸드오버 테스트.

8. 케이블 예방 유지 보수 테스트.

9. 대용량 기기의 절연 검증.

10. 테스트 전력 용량을 줄인 현장 AC 내구성 테스트.

11. 자동 시간 초과 고전압 테스트.

12. 과전압 및 과전류 보호 내성 테스트.

13. 과거 테스트 기록 저장.

14. 인쇄된 테스트 보고서 생성.

15. 통전 전 절연 상태 검사.

고객 사례

산업: 케이블 유지 관리 계약자.

문제: 유지 관리 계약자가 새로 설치된 중전압 XLPE 케이블에 대한 승인 테스트를 수행해야 했습니다. 기존의 상용주파 교류 내량 장비는 운반이 어려웠고, 케이블 용량 때문에 더 높은 전력 용량이 필요했다. 팀에는 현장 케이블 테스트에 적합한 휴대용 AC 내구성 솔루션이 필요했습니다.

테스트 프로세스 : 기술자는 케이블에 연결된 모든 장비를 분리하고 먼저 절연 저항계로 각 위상을 확인했습니다. 허용 가능한 절연 저항을 확인한 후 테스트 배선에 따라 컨트롤러, 부스터, 고전압 출력 케이블, 접지 케이블, 방전봉을 연결했습니다. 케이블의 상전압에 따라 시험전압을 설정하였고, 케이블의 정전용량, 시험주파수, 전압으로부터 과전류 값을 계산하였다. 팀은 0.1Hz 출력을 선택하고 필요한 테스트 기간을 설정한 후 자동 전압 상승을 시작했습니다.

결과 ：기기는 자동 전압 상승, 일정 진폭 출력, 타이밍, 종료 및 방전을 완료했습니다. 내구 기간 동안 파괴적인 방전, 비정상적인 소리, 연기, 냄새, 불안정한 전압 또는 비정상적인 전류가 관찰되지 않았습니다. 테스트 데이터는 프로젝트 기록을 위해 저장 및 인쇄되었습니다.

장점 ：계약자는 더 작고 실용적인 현장 시스템으로 케이블 AC 내구 테스트를 완료했습니다. 자동 보호, 타이밍, 방전, 보관 및 인쇄는 수동 작업을 줄이고 테스트 문서화를 개선하는 데 도움이 되었습니다.

FAQ

초저주파 고전압 발생기는 어떤 용도로 사용되나요? 대용량 전기 장비, 특히 전원 케이블, 전원 커패시터, 발전기 및 모터의 VLF AC 내력 테스트에 사용됩니다.

50Hz AC 내구성 테스트 대신 0.1Hz VLF 테스트를 사용하는 이유는 무엇입니까? 대용량 테스트 개체에는 50Hz의 높은 전류가 필요합니다. 테스트 주파수를 0.1Hz로 줄이면 필요한 테스트 용량이 크게 줄어들어 현장 AC 내력 테스트가 더욱 실용적이 됩니다.

어떤 출력 주파수를 사용할 수 있나요? 테스트 장치는 0.1Hz, 0.05Hz, 0.02Hz 및 0.01Hz 출력 주파수 설정을 지원합니다.

최대 용량성 부하는 얼마입니까? 최대 부하는 0.1Hz에서 0.5μF, 0.05Hz에서 1.1μF, 0.02Hz에서 2.2μF, 0.01Hz에서 5.5μF입니다.

어떤 보호 기능이 포함되어 있나요? 이 계측기에는 과전압 보호, 고전압 측 과전류 보호, 저전압 측 과전류 보호, 비상 정지 및 종료 후 자동 방전 기능이 포함되어 있습니다.

테스트 세트에서 테스트 보고서를 인쇄할 수 있나요? 예. 내장 프린터는 화면에 표시된 현재 테스트 데이터와 기록 데이터를 인쇄할 수 있습니다.

이력 기록은 몇 개까지 저장할 수 있나요? 장비는 최대 64개의 과거 테스트 기록을 저장할 수 있습니다. 최신 64개보다 오래된 기록은 자동으로 삭제됩니다.

테스트 후에는 어떤 안전 예방 조치가 필요합니까? 종료 후 케이블을 제거하기 전에 방전봉을 사용하여 테스트 대상을 완전히 방전시키십시오. 고전압 테스트는 고전압 안전 절차에 따라 교육을 받은 직원만 수행해야 합니다.

웨샤인의 장점

Weshine Electric은 전력 유틸리티, 계약자, 산업 플랜트, 실험실 및 케이블 유지 관리 팀을 위한 전기 테스트 장비를 제공합니다. VLF 내구 테스트를 위해 Weshine은 실제 현장 작동, 안정적인 고전압 출력, 자동 보호, 완전한 액세서리 및 명확한 테스트 문서화에 중점을 둡니다. 기기에는 공장 검사 기록과 작동 지침이 제공되어 배송 후 안정적인 사용을 지원합니다.

Weshine은 모델 선택, 케이블 테스트 전압 설정, 부하 커패시턴스 평가 및 맞춤형 테스트 요구 사항을 통해 고객을 지원할 수 있습니다. 안정적이고 장기적인 테스트 장비를 찾고 있다면 당사의 초저주파 고전압 발생기가 다양한 현장 테스트 요구 사항을 완벽하게 충족할 수 있습니다. 엔지니어링 경험, 품질 관리, 기술 지원, 신뢰할 수 있는 테스트 솔루션 및 국제 서비스를 통해 Weshine은 사용자가 케이블 및 대용량 절연 테스트를 효율적이고 안전하게 수행할 수 있도록 지원합니다. 빠른 글로벌 물류, 해외 대량 구매자를 위한 다양한 결제 옵션.
