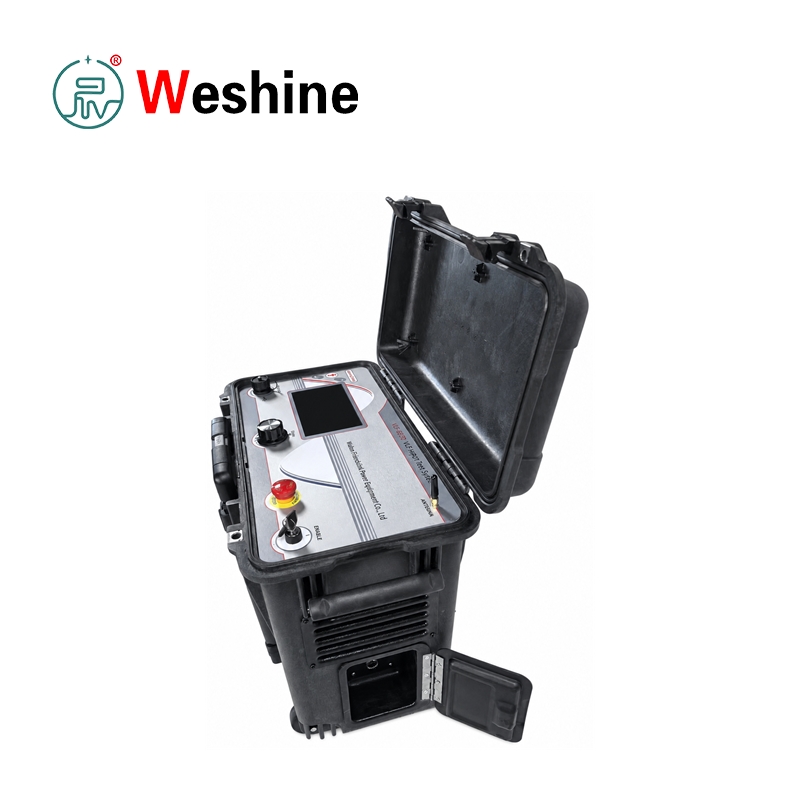

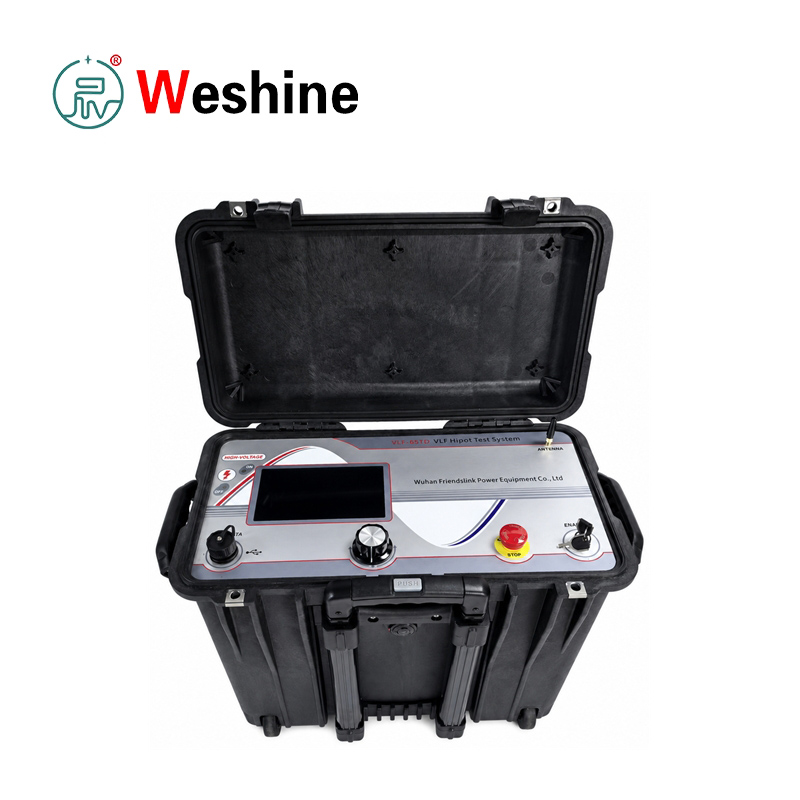

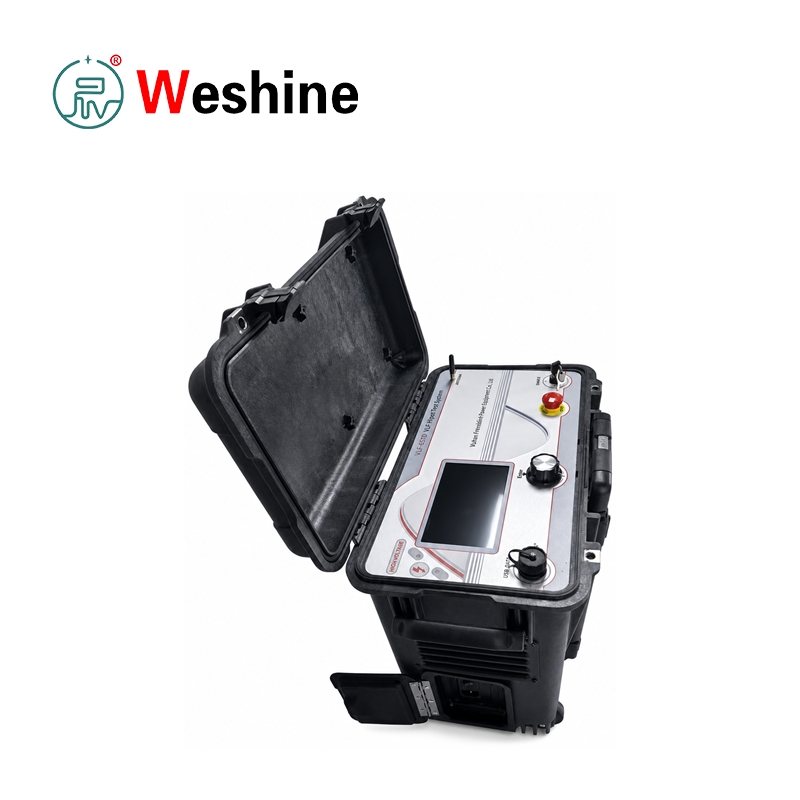

VLF Tan Delta 테스트 시스템

중국의 전문 제조업체인 Weshine이 제공하는 내구성이 뛰어난 VLF Tan Delta 테스트 시스템은 중압 전력 케이블의 절연 진단 및 내력 테스트용으로 설계되었습니다. VLF AC 내전압 및 유전 손실 측정을 하나의 소형 장치에 통합합니다. 이 장비는 PE, XLPE 및 종이 절연 케이블에 적용되는 CENELEC 표준 HD 620 S1:1996 및 HD 621 S1:1996을 준수합니다.

일상적인 케이블 유지 관리 중에 수목 노후화, 오염, 기계적 손상, 부분적 열화 등 눈에 보이지 않는 절연 결함은 간단한 육안 검사로는 감지할 수 없습니다. 0.1Hz VLF 사인파 테스트는 AC 스트레스를 케이블 절연에 적용하는 동시에 기존 50Hz 테스트 장비보다 훨씬 적은 전력 용량을 필요로 하므로 긴 중전압 케이블의 현장 테스트가 훨씬 쉬워집니다.

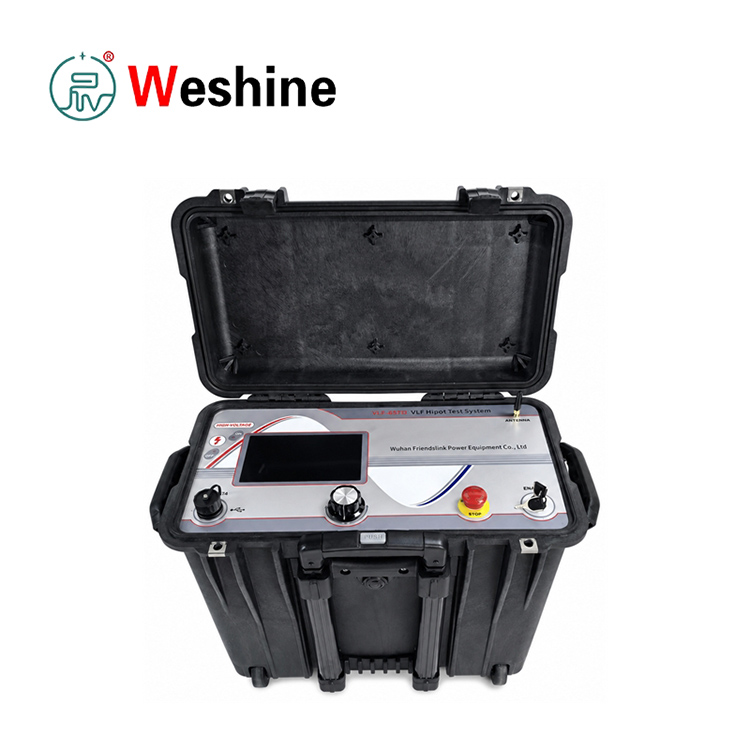

이 VLF Tan Delta 테스트 시스템은 내구성 테스트 및 직접 Tan Delta 측정을 위한 VLF 사인파 출력을 제공합니다. Tan Delta 판독값은 케이블 절연체의 유전 손실 계수를 반영하여 노화 및 열화 정도를 판단합니다. 장치는 고정된 절차(0.5 U0 사이클, U0 사이클 및 1.5 U0 사이클)에 따라 여러 전압 레벨에서 손실 테스트를 자동으로 실행합니다. 모든 라운드가 끝나면 테스트 데이터가 저장되고 케이블이 완전히 방전됩니다.

34kV 및 45kV 피크 모델의 두 가지 표준 구성을 사용할 수 있습니다. 34kV 장치는 최대 24kV RMS(34kV 피크)의 사인파를 생성합니다. 45kV 장치는 31.8kV RMS(45kV 피크)에 도달합니다. 34kV 버전의 경우 ±1~34kV, 45kV 버전의 경우 ±1~45kV 범위의 DC 전압 출력도 내장되어 있습니다. 직사각형파 및 DC 테스트 모드도 지원됩니다.

케이블 외피 유지를 위해 테스트 기계는 최대 10kV 출력으로 외피 검사 및 결함 찾기를 지원합니다. DC 모드에서의 누설 전류 측정은 전반적인 케이블 절연 품질을 평가하는 데 도움이 됩니다. 내장된 고장 감지 기능은 플래시오버 또는 케이블 장애가 발생하면 즉시 고전압을 차단하여 완전한 보호를 제공합니다.

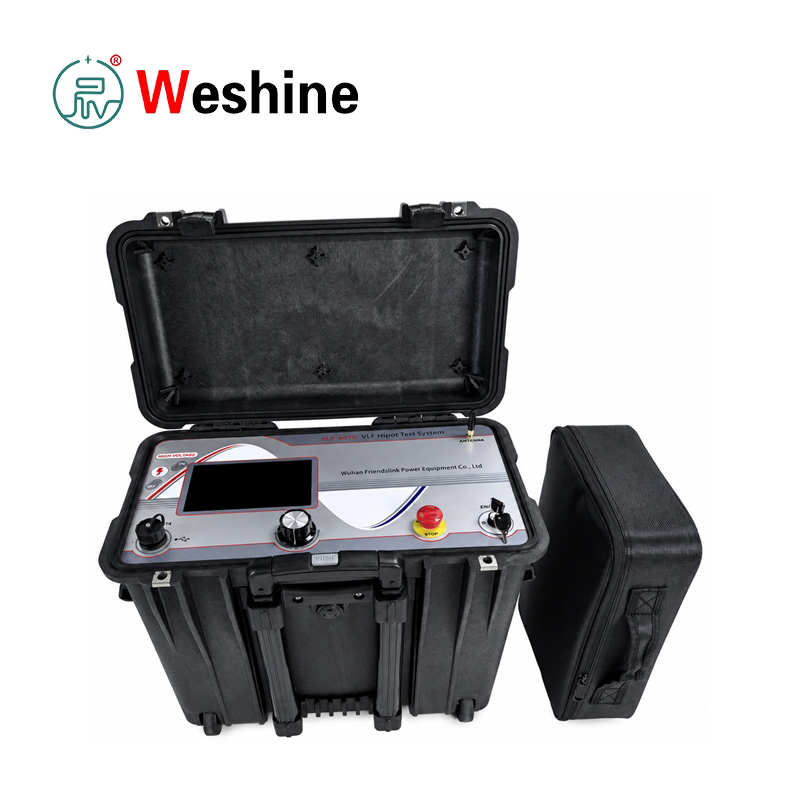

전체 세트에는 기본 테스트 호스트, 고전압 케이블, 접지선, 전원 코드, USB 플래시 드라이브 및 액세서리 가방이 포함됩니다. USB 2.0 포트를 사용하면 데이터 내보내기 및 펌웨어 업그레이드가 가능합니다. 모든 테스트 로그는 로컬에 저장되며 PC에서 보고서 생성을 위해 USB로 내보낼 수 있습니다. 매칭 소프트웨어는 위상 A/B/C 데이터 파일의 동시 열기를 지원하고 테스트 수치 및 유전 손실 곡선이 포함된 세부 보고서를 출력합니다.

안전이 최우선입니다. 작동 중에는 고전압이 발생하므로 전문 교육을 받은 기술자만이 작동할 수 있습니다. 운영자는 전원 차단, 재통전 차단, 제로 전압 확인, 접지 및 단락 확인, 인접한 활성 구성 요소 격리 등 5가지 핵심 안전 규칙을 엄격히 준수해야 합니다. 고전압 테스트에는 감독을 위해 현장에 2명 이상의 직원이 필요합니다.

제품 가이드

통합 케이블 테스터는 테스트된 케이블에 제어 가능한 0.1Hz 사인 전압을 적용하여 작동합니다. 기존의 50Hz AC 테스트와 비교하여 초저주파 기술은 용량성 케이블 부하에 대한 전류 수요를 크게 낮춰 중전압 케이블의 휴대용 현장 검사를 가능하게 합니다.

케이블을 연결하기 전에 5가지 고전압 안전 규칙을 엄격히 따르십시오. 테스트 케이블이 전원이 꺼지고, 절연되어 있고, 전압이 검증되고, 접지되고, 단락되어 있는지 확인하십시오. 근처의 모든 충전 부품을 덮거나 분리해야 합니다. 최소한 한 명의 감독자가 있는 가운데 숙련된 작업자만 장비를 작동할 수 있습니다.

고정된 순서로 액세서리를 연결합니다. 먼저 접지 케이블을 호스트 접지 단자에 연결한 다음 스테이션 보호 접지에 연결합니다. 고전압 출력 포트에 고전압 케이블을 연결합니다. 일치하는 피팅을 통해 고전압 케이블의 내부 도체를 케이블 위상 또는 피복에 연결합니다. 고전압 케이블 실드를 근처 접지 막대에 고정합니다. 마지막으로 전원 코드를 연결합니다.

VLF 내구 테스트의 경우 파형, 정격 전압, 주파수 및 테스트 기간을 선택합니다. 실시간 피크 전압, 전류, 출력 파형, 설정 주파수 및 RMS 값이 화면에 표시됩니다. 전압이 사전 설정된 값에 도달하면 타이머가 자동으로 시작됩니다.

탄젠트 델타 진단을 위해 유전 손실 기능을 활성화하고 케이블의 정격 상 전압 U0을 입력합니다. 기계는 자동 테스트 주기를 시작하며 각 전체 측정에는 약 3분 30초가 소요됩니다. 케이블 커패시턴스, 저항, 평균 유전 손실 및 0.5U0, 1.0U0 및 1.5U0 미만의 실시간 손실 값을 기록합니다.

테스트가 완료되면 데이터가 자동 저장되고 케이블이 완전히 방전됩니다. 사용자는 기록 기록을 찾아보고, 단일 또는 여러 로그를 USB 2.0으로 내보내고, 지원 소프트웨어를 통해 인쇄 가능한 보고서를 생성할 수 있습니다. 이 도구는 3개 케이블 위상에 대한 손실 곡선과 독립 데이터를 표시합니다.

외장 테스트 또는 결함 파악을 실행할 때 케이블 외장이 양쪽 끝에서 접지되지 않았는지, 조인트나 부착물을 통한 간접 접지가 없는지 확인하십시오. 외장 검사 및 결함 추적을 위한 최대 출력은 10kV입니다.

특징

1. VLF 사인파 AC 내구성 테스트 지원

2. 올인원 유전체 손실 탄젠트 측정 기능

3. 두 가지 피크 전압 옵션: 34kV 및 45kV

4. 사인파 출력: 최대 24kV RMS 또는 31.8kV RMS

5. 추가 절연 테스트를 위한 DC 전압 출력 내장

6. 직사각형 파 전압 테스트 모드 사용 가능

7.DC 모드 누설전류 측정 기능

8. 외장 테스트 및 외장 결함 파악을 위한 최대 10kV 출력

9. 0.5 U0, U0 및 1.5 U0에서의 자동 유전 손실 테스트 시퀀스

10. 작동 중 실시간 피크 전압 및 전류 표시

11. 화면상 실시간 출력 파형 시각화

12. 전압 파괴 시 자동 고전압 차단

13. 모든 테스트 로그를 위한 로컬 내부 저장소

14. USB 2.0 인터페이스를 통한 테스트 데이터 내보내기

15．맞춤형 테스트 보고서 출력 지원 소프트웨어

16. USB 드라이브를 통한 펌웨어 업그레이드 기능

17. 다국어 인터페이스(영어 및 중국어 간체)

18. 비상 정지 버튼 및 고전압 출력 잠금 장치 장착

19. 역전압 보호 설계

20．야외 필드 케이블 테스트를 위한 휴대용 보호 케이스 디자인

응용 시나리오

전력 유틸리티

그리드 운영자는 중압 케이블 시운전, 정기적인 유지 관리, 탄젠트 델타 진단, 피복 검사 및 배전망 및 변전소의 절연 평가를 위해 테스트 장치를 채택합니다.

변압기 제조업체

변압기 및 전기 장비 공장에서는 VLF 전압 및 유전 손실 측정이 필요한 케이블 및 부품 절연 테스트에 테스터를 활용합니다.

발전소

발전소는 스테이션 케이블 검사, 보조 발전기 케이블 유지 관리, 외피 테스트 및 유지 관리 중단 시 절연 진단을 위해 장비를 사용합니다.

철도

철도 전원 공급 장치 네트워크는 견인 변전소 및 송전선에 중압 케이블을 배치합니다. 이 기계는 유지 관리 기간 동안 케이블 내구성 테스트와 탄젠트 델타 분석을 지원합니다.

산업플랜트

광업, 석유화학, 철강 및 제조 작업장에서는 새로운 케이블 승인 테스트, 정기 유지 관리 및 외장 결함 조사에 이 제품을 사용합니다.

대학

대학 및 연구 기관에서는 VLF 케이블 테스트 이론, 유전 손실 계산, 절연 노화 분석 및 고전압 안전 작동 표준을 교육하기 위해 테스트 장치를 적용합니다.

테스트 실험실

전문 고전압 및 케이블 실험실에서는 이 VLF Tan Delta 테스트 시스템을 채택하여 VLF 내구성 테스트, 탄젠트 델타 측정, 외피 검사 및 타사 케이블 진단 서비스를 수행합니다.

케이블 유지 관리

케이블 서비스 직원은 XLPE, PE 및 종이 절연 케이블 검사, 수목 노화 진단, 외피 결함 위치 파악 및 테스트 보고서 작성을 위해 장비를 사용합니다.

적용 가능한 테스트 항목

1. VLF 사인파 케이블 내구성 테스트

2. 중전압 케이블 탄젠트 델타 유전 손실 테스트

3.XLPE 케이블 절연 노화 진단

4.PE 케이블 내전압 검사

5. 종이 절연 케이블 성능 테스트

6. 케이블 수목 노후화 평가

7. 최대 10kV 케이블 피복 테스트

8. 케이블 외피 결함 파악

9.DC 내전압 시험

10. 직사각형파 전압 테스트

11.DC 모드 누설 전류 측정

12. 새로운 케이블 핸드오버 승인 테스트

13. 케이블 일상 예방 유지 보수 테스트

14. 3단계 통합 테스트 보고서 생성

15．로컬 로그 저장 및 USB 데이터 내보내기

고객 사례

산업 분야:중압케이블 유지보수 서비스

프로젝트 문제

전력망 유지 관리 팀은 여러 개의 노후된 XLPE 케이블 공급 장치를 평가해야 했습니다. 간단한 내력 테스트에서는 내파괴성만 확인할 수 있었으며, 팀에서는 절연체 노화를 판단하고 잠재적인 수목 결함이 있는 케이블을 식별하기 위해 유전 손실 데이터도 필요했습니다.

테스트 작업 흐름

기술자들은 대상 케이블을 분리하고 5가지 안전 사양을 준수하고 전체 세트를 접지하고 지침에 따라 고전압 케이블과 차폐선을 연결한 다음 테스트 장치의 전원을 켰습니다. 그들은 tan delta 테스트 모드를 선택하고 케이블 정격 상 전압 U0을 채운 후 비상 정지 및 고전압 잠금을 해제한 다음 자동 테스트를 시작했습니다. 이 장치는 0.5 U0, U0 및 1.5 U0 미만의 유전 손실을 측정하고 데이터를 저장하고 완료 후 케이블을 방전했습니다.

테스트 결과

직원은 기록을 확인하고 모든 데이터를 USB 드라이브로 내보냈습니다. 매칭 소프트웨어는 유전 손실 값 및 추세 곡선이 포함된 위상 비교 보고서를 생성했습니다. 손실 지표가 정상적인 케이블은 그대로 사용하고, 심하게 노후된 케이블은 후속 모니터링을 실시할 예정이다.

응용 장점

팀은 하나의 휴대용 장치로 내전압 검사와 노화 진단을 모두 마쳤습니다. 자동 테스트 주기, USB 내보내기 및 보고서 생성을 통해 데이터 추적성이 크게 향상되고 수동 서류 작업량이 줄어듭니다.

FAQ

Q: 이 테스트 장비는 어떤 기능을 실현합니까?

A: 중전압 케이블 VLF 내성 테스트, 탄젠트 델타 유전 손실 측정, 피복 검사, 피복 결함 핀포인트, DC 내구성 테스트, 직사각형파 테스트 및 누설 전류 감지를 완료합니다.

Q:VLF 내구성 테스트와 탄젠트 델타 테스트의 차이점은 무엇입니까?

A: VLF 내구성 테스트는 케이블 절연체가 지정된 AC 전압을 견딜 수 있는지 여부를 확인합니다. tan Delta 테스트는 유전 손실 계수를 측정하여 절연체 노화 및 열화 정도를 판단합니다.

Q: 어떤 전압 구성이 선택사항입니까?

A: 두 가지 모델: 34kV 피크와 45kV 피크. 34kV 모델은 최대 24kV RMS/34kV 피크의 사인파를 출력합니다. 45kV 모델은 31.8kV RMS/45kV 피크에 도달합니다.

Q: 탄델타는 어떤 주파수에서 측정되나요?

A:Tan Delta 측정은 0.1Hz 초저주파에서 수행됩니다.

Q: 탄젠트 델타 테스트를 지원하는 케이블 커패시턴스 범위는 무엇입니까?

A:34kV 모델: 1nF ~ 8μF; 45kV 모델: 1nF ~ 5μF.

Q: 장비가 테스트 기록을 내보낼 수 있나요?

답: 그렇습니다. 테스트 로그는 내부에 저장되며 USB 2.0을 통해 내보낼 수 있습니다. 내보낸 파일은 전용 소프트웨어로 열어 정식 테스트 보고서를 생성할 수 있습니다.

Q: 외장 결함을 정확히 찾아내는 기능을 지원합니까?

A:예, 테스트 기계는 최대 10kV 출력으로 외장 검사 및 결함 위치 파악을 지원합니다.

Q:작동 중 주요 안전 참고 사항은 무엇입니까?

A:교육을 받은 전문가만이 장치를 작동할 수 있습니다. 테스트 케이블은 배선하기 전에 전원을 끄고 접지하고 완전히 절연해야 합니다. 고전압 시험은 현장 감독이 필요하며 비상 정지 및 고전압 잠금 장치를 올바르게 사용해야합니다.
