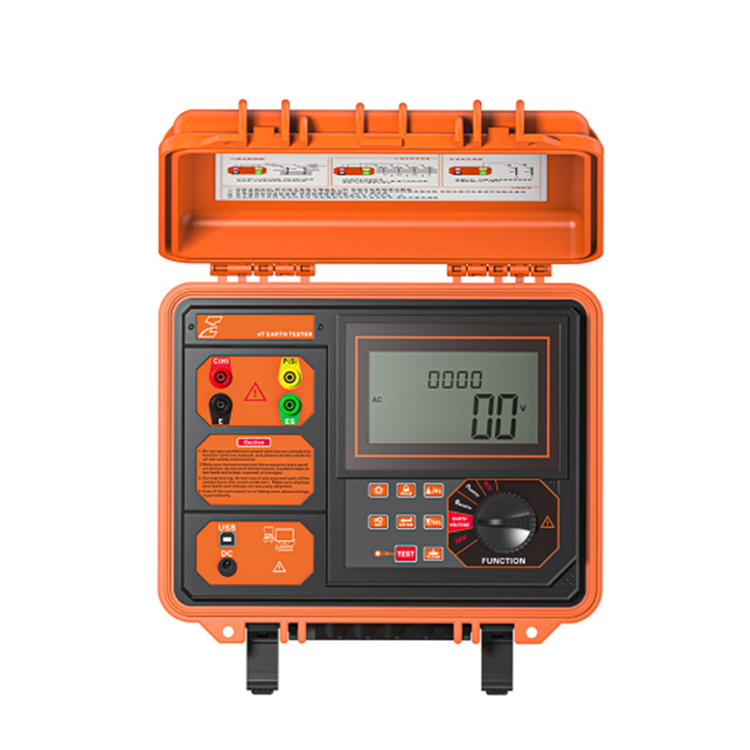

VS-3001 디지털 접지 저항 테스터

VS-3001 접지 저항 및 토양 저항률 테스터는 새로운 낙뢰 보호 접지 저항 테스트 표준과 결합하여 접지 저항, 토양 저항률, 접지 전압 및 AC 전압의 현장 측정을 위해 특별히 설계 및 제조되었습니다. 테스트 전류는 최대 20mA입니다. 디지털 및 마이크로 프로세싱 기술, 정밀 4와이어 방식, 3와이어 방식 및 단순 2와이어 방식으로 접지 저항을 측정하고 FFT(Fast Fourier Transform) 기술, AFC(Automatic Frequency Control) 기술을 도입하여 간섭을 자동으로 식별하고 측정 주파수를 선택하여 간섭을 최소화하고 보다 정확한 접지 저항 값을 제공합니다. 고유한 간섭 방지 능력과 환경 적응성을 갖추고 있으며 반복 테스트의 일관성이 우수하여 장기 측정의 높은 정밀도, 높은 안정성 및 높은 신뢰성을 보장합니다. 이는 접지 저항, 토양 저항률, 접지 전압 및 전력, 통신, 기상학, 유전, 건설, 낙뢰 보호 및 산업용 전기 장비의 AC 전압 측정에 널리 사용됩니다.

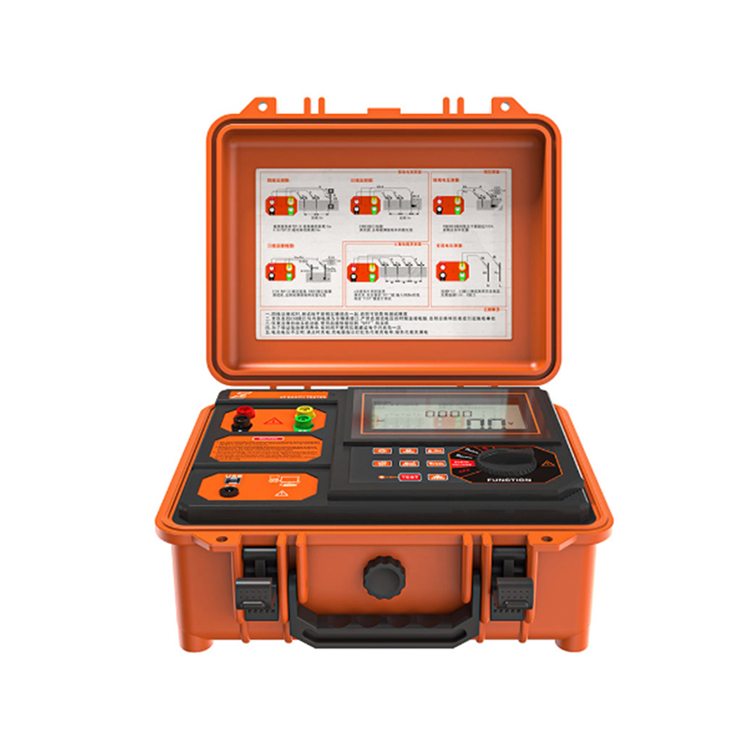

정밀 접지 저항 시험기, 4선 접지 저항 시험기, 2-3-4선 접지 저항 시험기, 토양 저항 시험기로 알려진 VS-3001 접지 저항 및 토양 저항 시험기는 호스트, 데이터 소프트웨어, 테스트 라인, 보조 접지봉, 통신 라인 등으로 구성됩니다. 호스트를 위한 특수 도구 상자 유형 설계, 폴리프로필렌 플라스틱을 원료로 사용, 일회성 사출 성형을 위한 새로운 복합 필러 추가, 저밀도, 강도, 강성, 경도, 내마모성, 내열성, 절연 성능이 더욱 우수하며, 박스 본체는 약 200kg의 압력을 견딜 수 있어 다양한 환경 테스트에서 고정밀도, 높은 안정성, 높은 신뢰성을 보장합니다. 백라이트와 막대 그래프 표시가 있는 호스트의 대형 LCD 디스플레이가 한 눈에 선명합니다. 동시에 300개 세트의 데이터를 저장할 수 있으며 데이터 소프트웨어를 통해 과거 데이터 읽기, 보기, 저장, 보고 및 인쇄 기능을 실현할 수 있습니다.

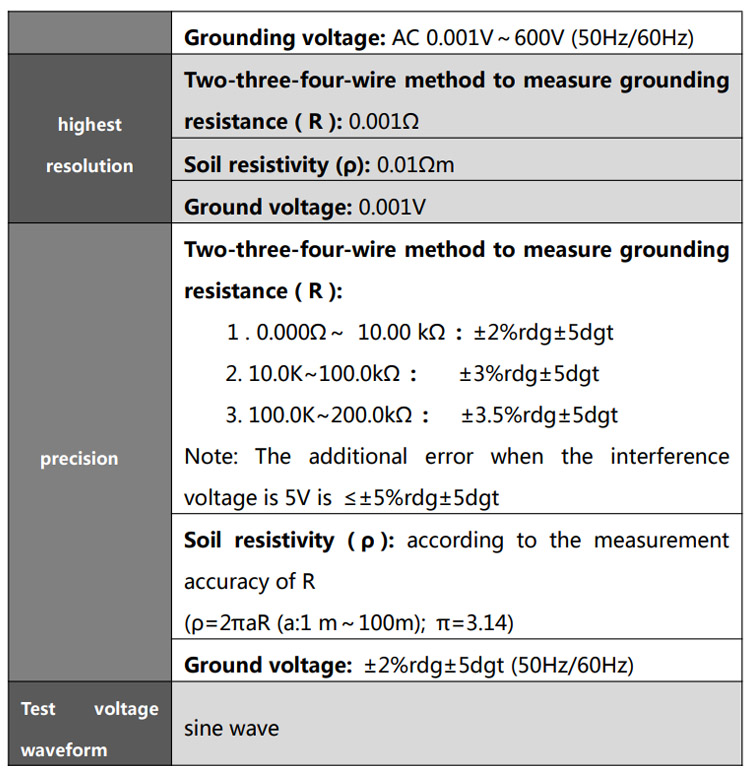

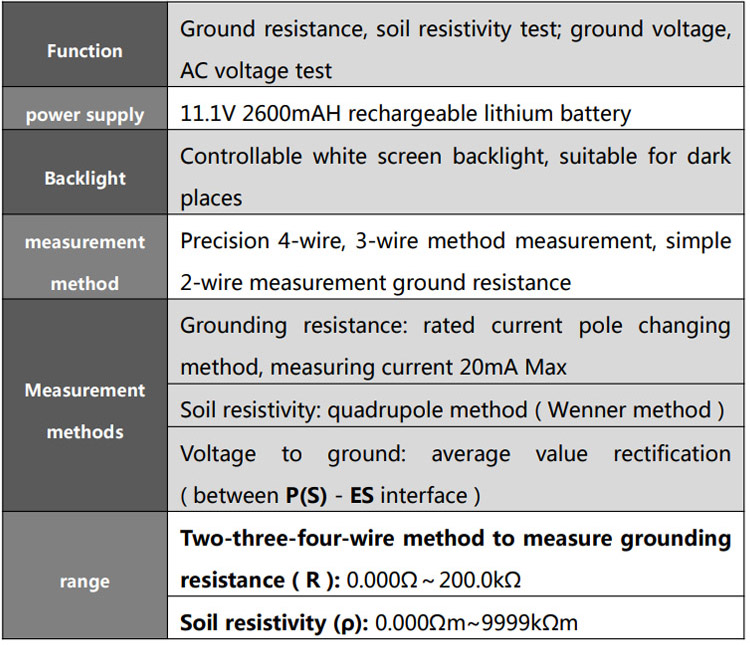

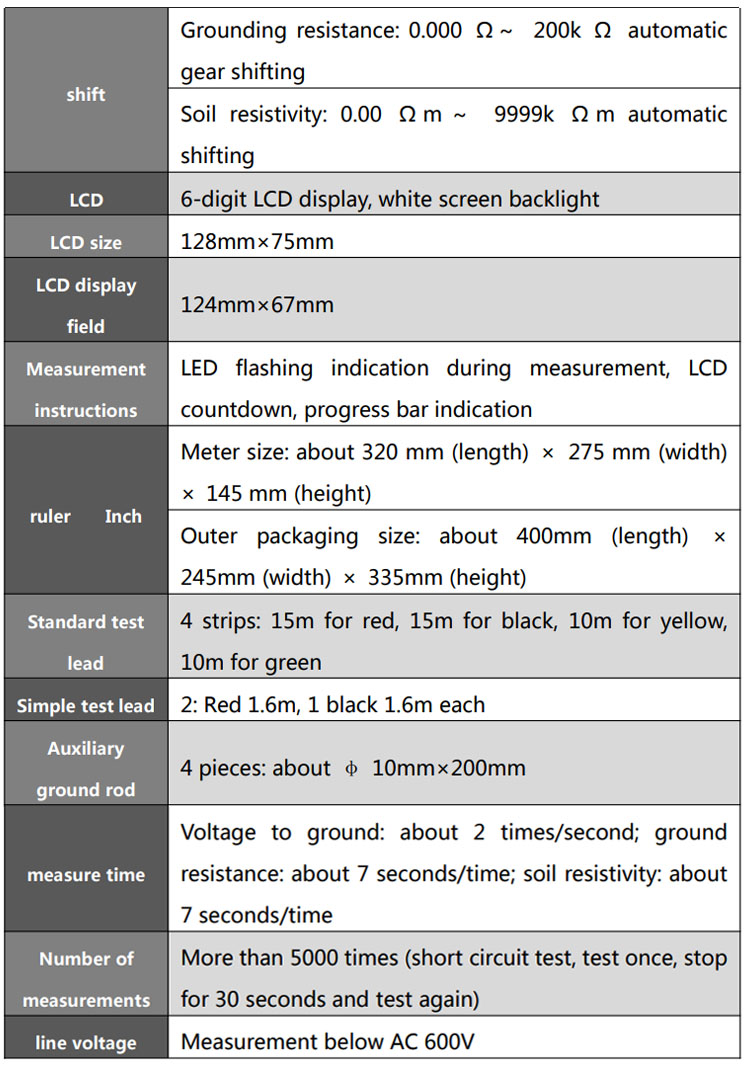

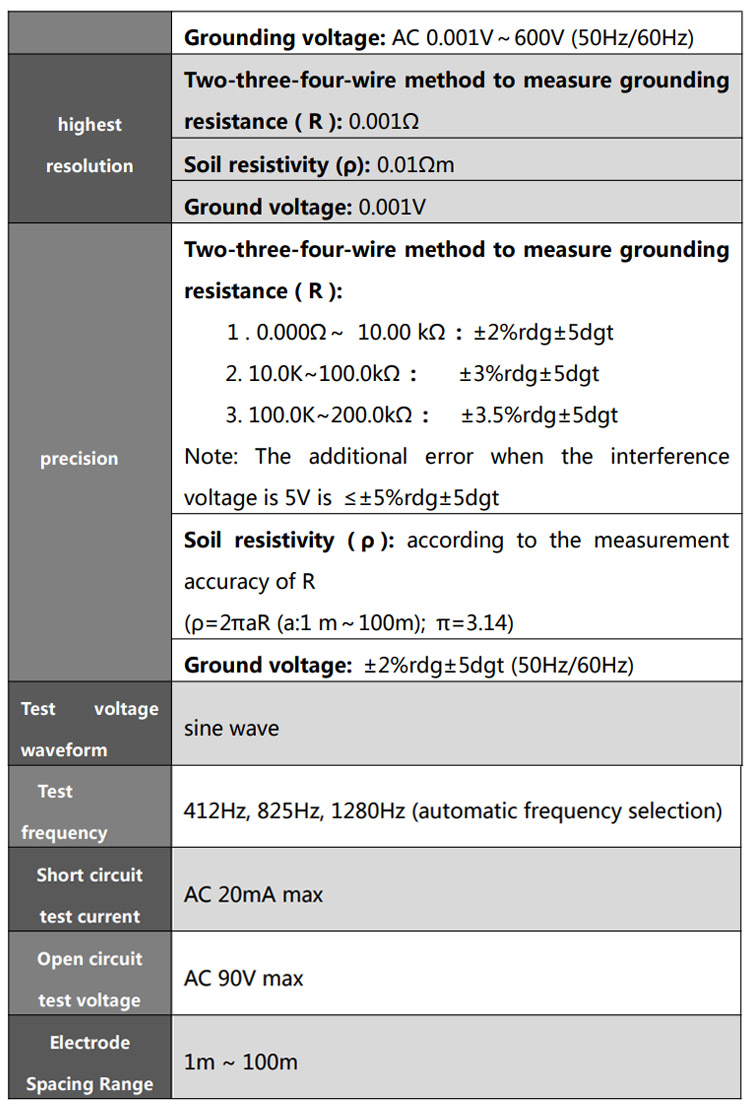

기술 사양

주요 특징

높은 정확도 및 간섭 방지‌: 자동 주파수 선택(412Hz/825Hz/1280Hz)은 간섭을 최소화하는 데 도움이 됩니다. 접지 저항 측정의 정확도는 0.000Ω~10.00kΩ 범위에서 ±2%rdg±5dgt에 도달할 수 있습니다.

견고하고 휴대 가능한 디자인‌: 200kg의 압력을 견딜 수 있는 등급의 산업용 기지국 도구 상자로 제공됩니다. 가벼우며(기지국 2.7kg) 현장 사용에 적합합니다.

넓은 측정 범위‌: 접지 저항: 0.000Ω–200 kΩ; 토양 저항률: 0.00Ω·m–9999kΩ·m; 접지/AC 전압: 0.001~600.0V.

사용자 친화적인 작동‌: 백라이트, 테스트 진행률 표시줄, 카운트다운 표시기 및 직관적인 기능 다이얼/버튼을 갖춘 대형 LCD. 간섭(NOISE 경고 >5V) 및 과부하 상태(OL 디스플레이)를 자동으로 감지할 수 있습니다.

데이터 관리‌: 최대 300개의 데이터 세트를 저장합니다. 데이터는 장치에서 보관, 검토, 삭제될 수 있으며, 보고 및 인쇄를 위해 제공된 소프트웨어를 사용하여 RS232/USB를 통해 PC로 전송할 수 있습니다.

안전 규정 준수: 과부하 보호 및 절연, 전압 제한(600V를 초과하지 않음) 및 적절한 작동에 관한 명확한 안전 경고를 통해 IEC61010-1(CAT III 300V, CAT IV 150V)을 충족합니다.

응용

VS-3001은 다음을 포함하여 안정적인 접지 시스템 테스트 및 토양 분석이 필요한 산업 전반에 걸쳐 널리 사용됩니다.

전기 공학‌ – 테스트

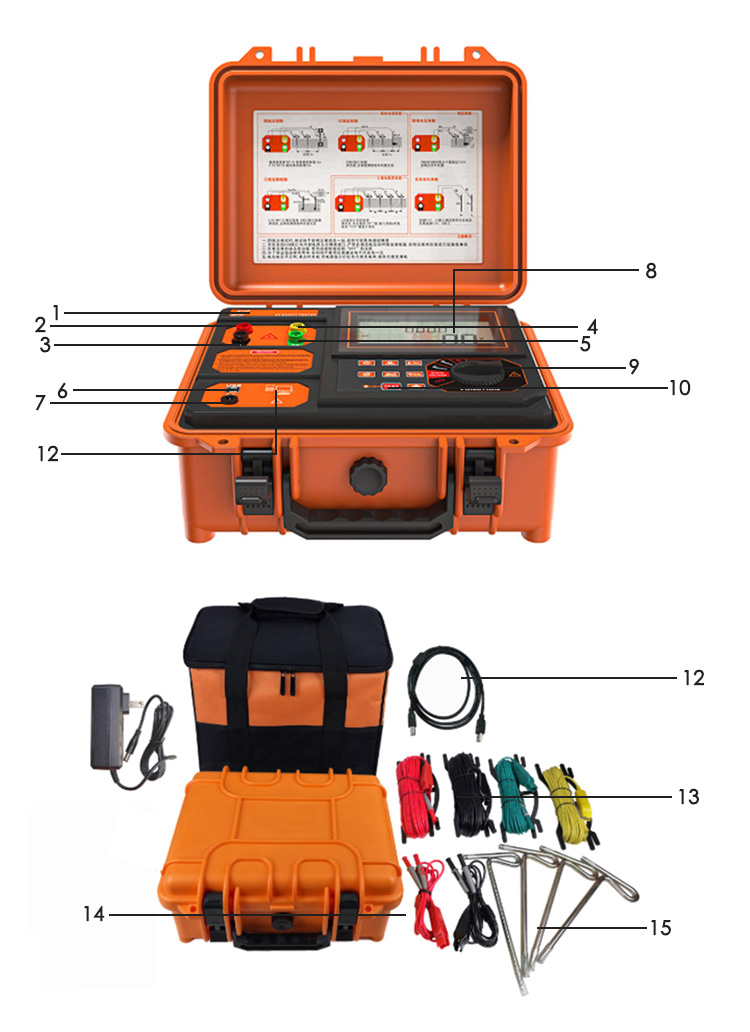

구조

1: 제품 모델 배치

2: C(H) 인터페이스: 전류 극

3: E 인터페이스: 접지 극

4: P(S) 인터페이스: 전압 극

5: ES 인터페이스

6: USB 인터페이스

7: 충전 포트

8: LCD

9: 기능 기어 버튼

10: 핵심 영역

11: USB 데이터 케이블

12: S480 미터

13: 4개의 표준 테스트 라인

14: 2개의 간단한 테스트 라인

15 : 보조접지봉

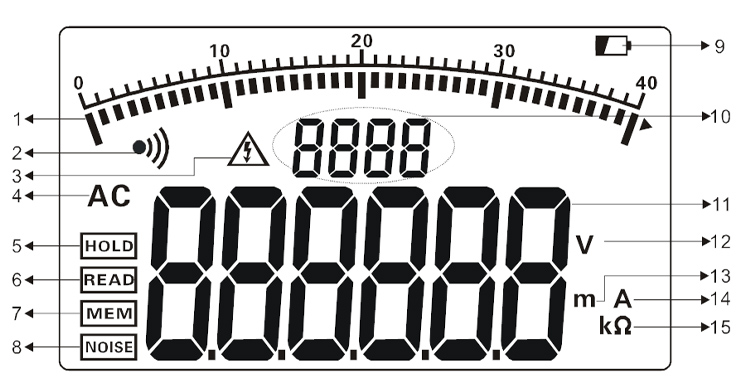

1. 테스트 진행 막대 그래프(테스트 진행 상황 표시, 동적 표시)

2. 경보 표시기(경보 기능이 활성화되면 표시되고 경보 임계값을 초과하면 깜박임)

3. 과전압 표시(테스트 전압이 30V를 초과하면 표시되어 안전에 주의해야 함을 상기시킴)

4. 통신 지침

5. 데이터 홀드 표시(HOLD 키를 눌러 데이터 홀드 시 표시)

6. 데이터 검토 지침(HOLD 버튼을 3초 동안 길게 눌러 데이터 검토에 들어갈 때 표시됨)

7. 데이터 저장 표시(HOLD 키를 눌러 데이터를 홀드한 상태에서 데이터를 저장한 경우 표시됨)

8. 간섭 신호 표시(간섭 전압이 5V를 초과할 때 표시됨)

9. 배터리 부족 표시

10. 저장된 데이터 그룹 수 표시

11. 테스트 데이터

12. 전압 단위 기호

13. 길이 단위 기호

14. 현재 단위 기호

15. 저항 단위 기호
